Verwandte Anleitungen für ADJ Chameleon QBar Pro
Inhaltszusammenfassung für ADJ Chameleon QBar Pro

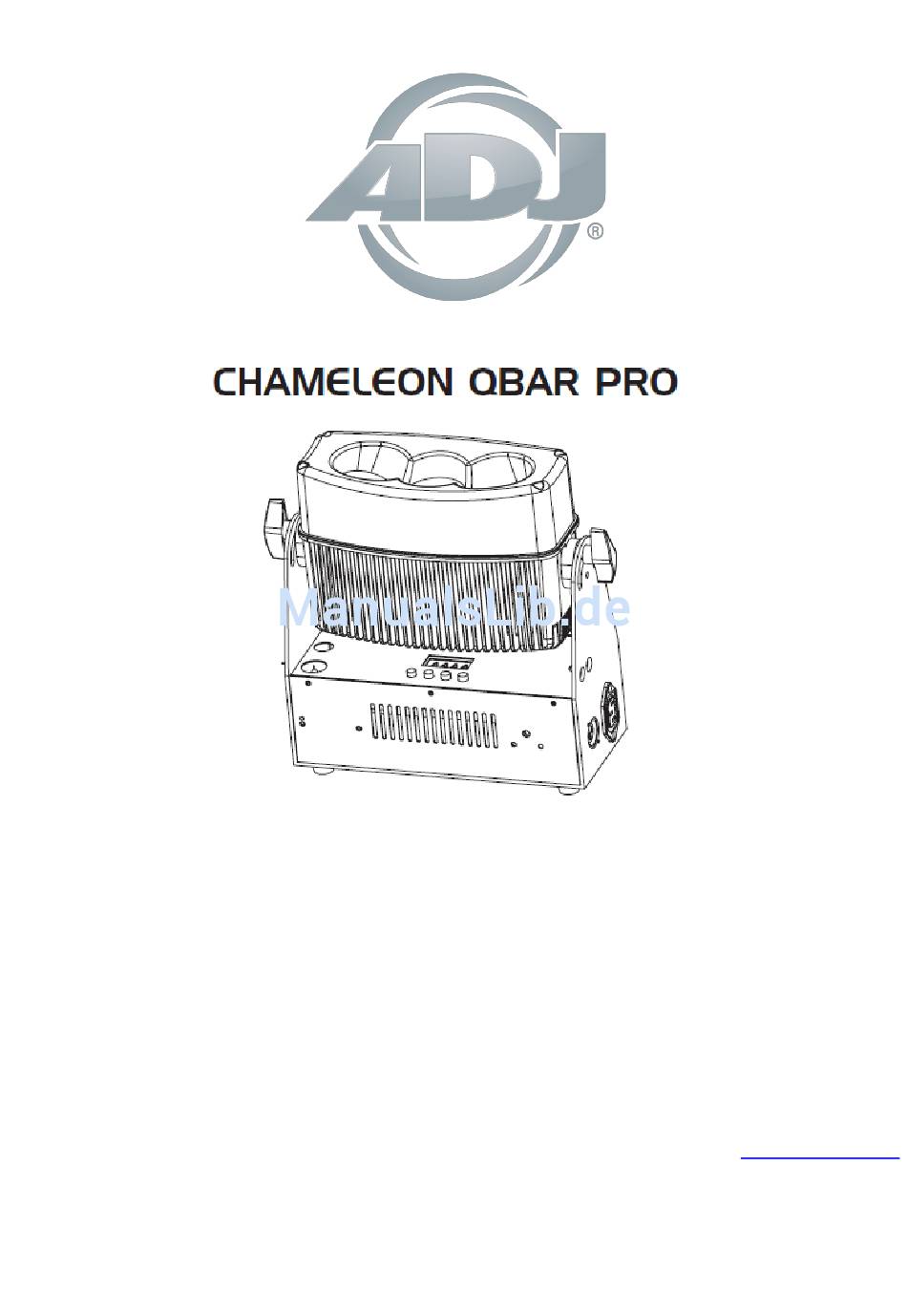

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu 4/16...
- Seite 2 Diagramme, Darstellungen und Anweisungen können ohne vorherige Ankündigung geändert werden. Das hier enthaltene Logo von ADJ Products, LLC und die bezeichnenden Produktnamen und -nummern sind Handelsmarken von ADJ Products, LLC. Der Urheberschutz erstreckt sich auf alle Formen und Ausführungen urheberrechtlich geschützter Materialien und Informationen, die durch den Gesetzgeber, die Rechtsprechung oder im Folgenden durch den Urheberschutz abgedeckt sind.
-
Seite 3: Inhaltsverzeichnis
REINIGUNG ................................... 20 TECHNISCHE DATEN ................................21 RoHS – ein großer Beitrag zur Erhaltung unserer Umwelt ....................22 WEEE – Entsorgung von Elektro- und Elektronikaltgeräten ....................23 A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 3... -
Seite 4: Einleitung
INOZIONE EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf einer Chameleon QBar Pro von ADJ Products, LLC, entschieden haben. Jede Chameleon QBar Pro wird gründlich werksseitig überprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 5: Einrichten Des Dmx
EINRICHTEN DES DMX Leistungsaufnahme: Die Chameleon QBar Pro von ADJ verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schuko-Steckdose gesteckt wird. Daher müssen Sie sich keine Gedanken über das lokal anliegende Stromnetz machen; Sie können es praktisch überall anschließen. - Seite 6 EINRICHTEN DES DMX (Fortsetzung) Anforderungen (für DMX-Betrieb) an Datenkabel (DMX-Kabel): Die Chameleon QBar Pro kann über ein DMX-Protokoll angesteuert werden. Die Chameleon QBar Pro verfügt über 7 DMX-Kanal-Modi. Informationen über die verschiedenen Modi finden Sie auf den Seiten 7-8. Ihr Gerät und Ihr DMX-Controller benötigen einen 3-poligen XLR-Stecker für den Dateneingang und -ausgang (Abbildung 1).
-
Seite 7: Betriebsanweisung
3. Mit den Tasten UP und DOWN scrollen Sie durch die verschiedenen DMX-Kanal-Modi. Die Kanäle sind unten aufgeführt. • Um das Gerät im 4-Kanal Modus zu betreiben, drücken Sie die MODE-Taste so lange, bis "CHAN:4" angezeigt wird. Dies ist der 4-Kanal DMX-Modus. A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 7... - Seite 8 "00" (Blitz aus) und "15" (schnellster Blitz) eingestellt werden. Musiksteuerungs-Modus: In diesem Modus reagiert die Chameleon QBar Pro auf Musik und spielt die verschiedenen Farben ab. 1. Stecken Sie das Gerät an und drücken Sie die MODE-Taste, bis "SOUND PRO:XX" angezeigt wird. "XX"...
- Seite 9 Diese Funktion wird zum Aktivieren und Deaktivieren des Infrarotsensors verwendet. Wenn diese Funktion aktiviert ist, können Sie das Gerät mit der ADJ RC2 (separat erhältlich), der UC IR (separat erhältlich) und der Airstream IR-App ansteuern. Weitere Informationen über die Funktionen und Steuerung der...
- Seite 10 BETRIEBSANWEISUNG (Fortsetzung) Infrarotfernbedienung finden Sie auf den Seiten 11-12. Stecken Sie zur Steuerung der Chameleon QBar Pro den beiliegenden IR-Sender in den Kopfhörerausgang Ihres iOS-Gerätes und stellen sein die Lautstärke in den iOS Einstellungen auf maximal (bitte deaktivieren Sie auch die EU-Lautstärkenreduzierung). Zur Steuerung des Geräts richten Sie den IR-Sender oder die IR-Fernbedienung auf die Seite der Chameleon...
-
Seite 11: Master/Slave-Konfiguration
4. Wenn alles korrekt eingerichtet ist, leuchtet die vordere LED der Slave-Geräte, was anzeigt, dass das Gerät ein Signal empfängt, während die vordere LED der Master-Geräte rot leuchtet, was anzeigt, dass das Gerät ein Signal sendet. A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 11... -
Seite 12: Betrieb Mit Uc Ir/Airstream Ir Von Adj
Steuerung Ihrer Chameleon QBar Pro. Zur Steuerung des Geräts richten Sie die Fernsteuerung auf den Infrarotsensor, und achten darauf, dass Sie nicht weiter als 10 Meter davon entfernt sind. Um die ADJ LED RC2 verwenden zu können, aktivieren Sie zunächst den Infrarotsensor des Geräts. Für Informationen zum Aktivieren des Sensors, lesen Sie bitte die Anweisungen auf Seite 9. -
Seite 13: 4-Kanal-Modus
0 - 255 0% - 100% GRÜN 0 - 255 0% - 100% BLAU 0 - 255 0% - 100% AMBER 0 - 255 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 13... -
Seite 14: 5-Kanal-Modus
96 - 127 LED-Anzeige EIN 128 - 159 PULSE STROBE LANGSAM - SCHNELL 160 - 191 LED-Anzeige EIN 192 - 223 ZUFALL-STROBE 224 - 255 LED-Anzeige EIN A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 14... -
Seite 15: 9-Kanal-Modus
Wenn sich Kanal 8 zwischen den Werten 1 und 207 befindet, steuert Kanal 9 die Programmgeschwindigkeit. Wenn sich Kanal 8 zwischen den Werten 208 und 255 befindet, steuert Kanal 9 die Musikempfindlichkeit. A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 15... -
Seite 16: 10-Kanal-Modus
168 - 175 PROGRAMM 20 176 - 207 AUTO-WIEDERGABE 208 - 255 MUSIKSTEUERUNG PROGRAMMGESCHWINDIGKEIT/MUSIKEMPFINDLICHKEIT 0 - 255 LANGSAM-SCHNELL 0 - 255 AM WENIGSTEN EMPFINDLICH - AM EMPFINDLICHSTEN A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 16... -
Seite 17: 12-Kanal-Modus
MASTER-DIMMER 0% - 100% DIMMER-MODUS 0 - 20 STANDARD 21 - 40 BÜHNE 41 - 60 61 - 80 ARCHITEKTUR 81 - 100 KINO 101 - 255 STANDARD-DIMMEREINSTELLUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 17... -
Seite 18: Cad-Zeichnung
Farbe 28 109-112 Farbe 61 241-244 Farbe 29 113-116 Farbe 62 245-248 Farbe 30 117-120 Farbe 63 249-252 Farbe 31 121-124 Farbe 64 253-255 Farbe 32 125-128 A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 18... -
Seite 19: Photometrisches Diagramm
Anstieg Absenkung T (ms) T (ms) Standard (ms) (ms) Bühne 1100 1540 1660 1180 1520 1860 1940 Architektonisch 1380 1730 2040 2120 Theater 1580 1940 2230 2280 A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 19... -
Seite 20: Stromzuführung Für Serienschaltung
Stromversorgung anschließen. Die Häufigkeit der Reinigung hängt von der Umgebung ab, in der das Gerät betrieben wird (also etwa bei Rauch, dem Einsatz von Nebelmaschinen oder Staub). A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 20... -
Seite 21: Technische Daten
Spannung erkennt, sobald der Netzstecker in die Schuko-Steckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 21... -
Seite 22: Rohs - Ein Großer Beitrag Zur Erhaltung Unserer Umwelt
Technik entsprechen, umweltfreundlich sind. Die RoHS-Richtlinie ist ein wichtiger Schritt auf dem Weg zur Erhaltung unserer Umwelt. Wir als Hersteller fühlen uns verpflichtet, unseren Beitrag dazu zu leisten. A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 22... -
Seite 23: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte RoHS, ist die WEEE ein wichtiger Beitrag zum Umweltschutz und wir helfen gerne mit, unsere natürliche Umgebung durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung unter: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 23... - Seite 24 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Chameleon QBar Pro Bedienungsanleitung Seite 24...
