Holtkamp Electronics UNO 7600XL
6
Allgemeine Daten
Material Gehäuse
Farbe Gehäuse
Abmessungen
Spannungsversorgung
Schaltleistung
Leistungsaufnahme
Kabeleinführung
Temperaturbereich
Schutzklasse
Schutzart
Gewicht (mit leerem Münzsack)
Gewicht (mit vollem Münzsack)
Sicherung Platine SI 1
Sicherung Hauptrelais SI 2
Sicherung Nachlaufrelais SI 3
Achtung: Sicherungen dürfen nur durch solche mit gleichen Werten ersetzt werden!
Produktionstechnische Änderungen sowie technische Weiterentwicklungen vorbehalten.
7
Abbildungen

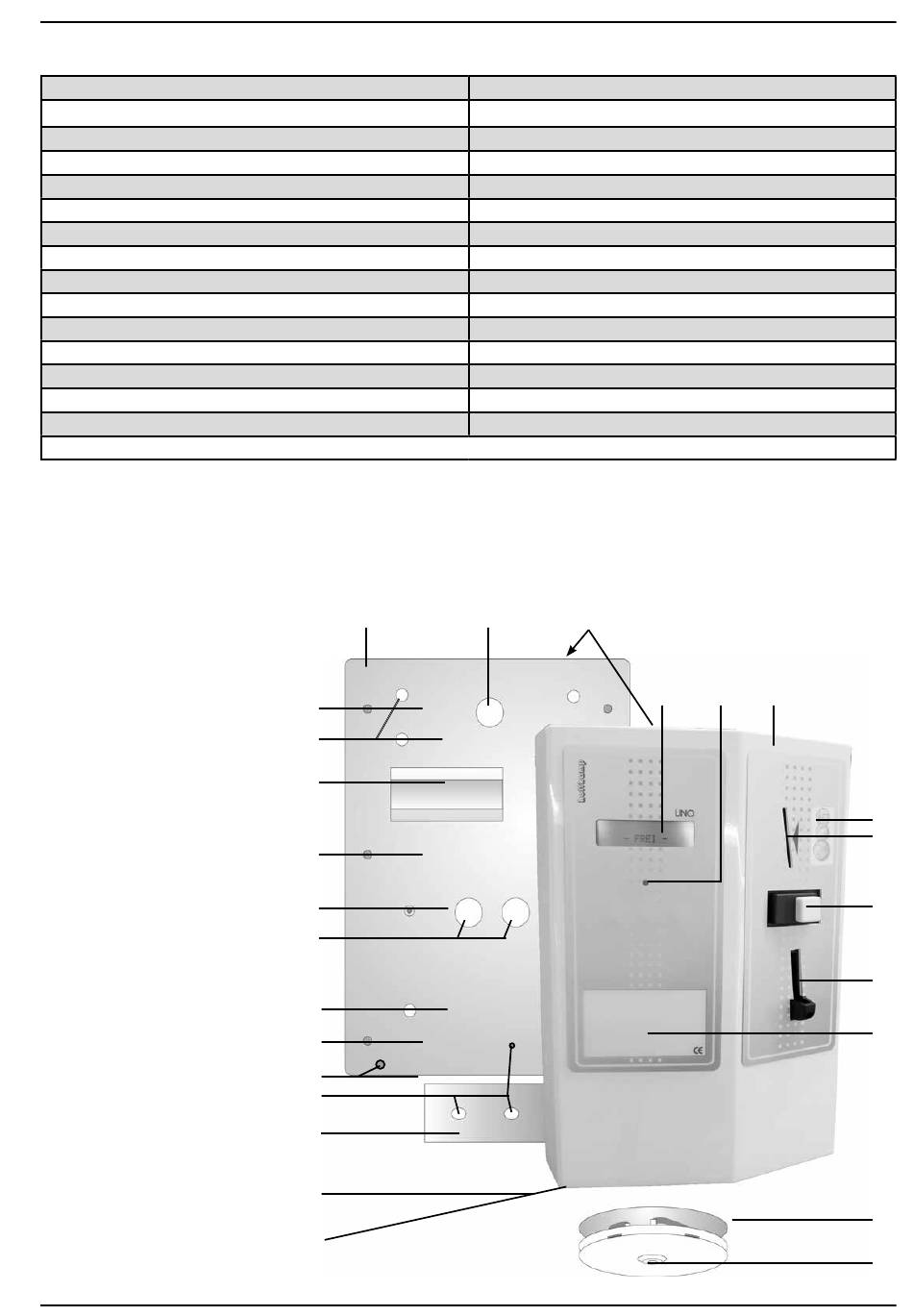

7.1 Abbildung des Gerätes
1
Gehäuse
2
Einschub Münzeinwurf
3
Münzeinwurf
4
Münzrückgabeknopf*
5
Münzrückgabe
6
Beschriftungsfeld
7
Verschlusseinheit
8
Schloss
9
Kartenbuchse
10
Münzsack
11
Sicherungsblech
12
Löcher für 13
13
Befestigungsbolzen für
Sicherungsblech
14
Befestigungsbolzen für das
Gehäuse
15
Kabeleinführung
16
Erdungspunkt
17
SB-Steg
18
Befestigungsloch
19
Rückwand
20
LCD-Display
21
Betriebsanzeige LED
techn. Stand 04.2016
19
14
18
17
14
16
15
18
14
13
12
11
10
9
- 5 -
Stahlblech verzinkt 2 mm
pulverbeschichtet weiß RAL 9016 *
H 300 mm x B 218 mm x T 141 mm
230 V oder 24 V, 50 / 60 Hz
6,3 A bei cos phi = 1
10 VA
von hinten (3 Bohrungen)
0°C - 50°C
I bei 230V~ bzw. III bei 24V~
IP 20
ca. 7,5 kg
ca. 15 kg
100mA T
6,3A MT
6,3A MT
