Holtkamp Electronics UNO 7600XL

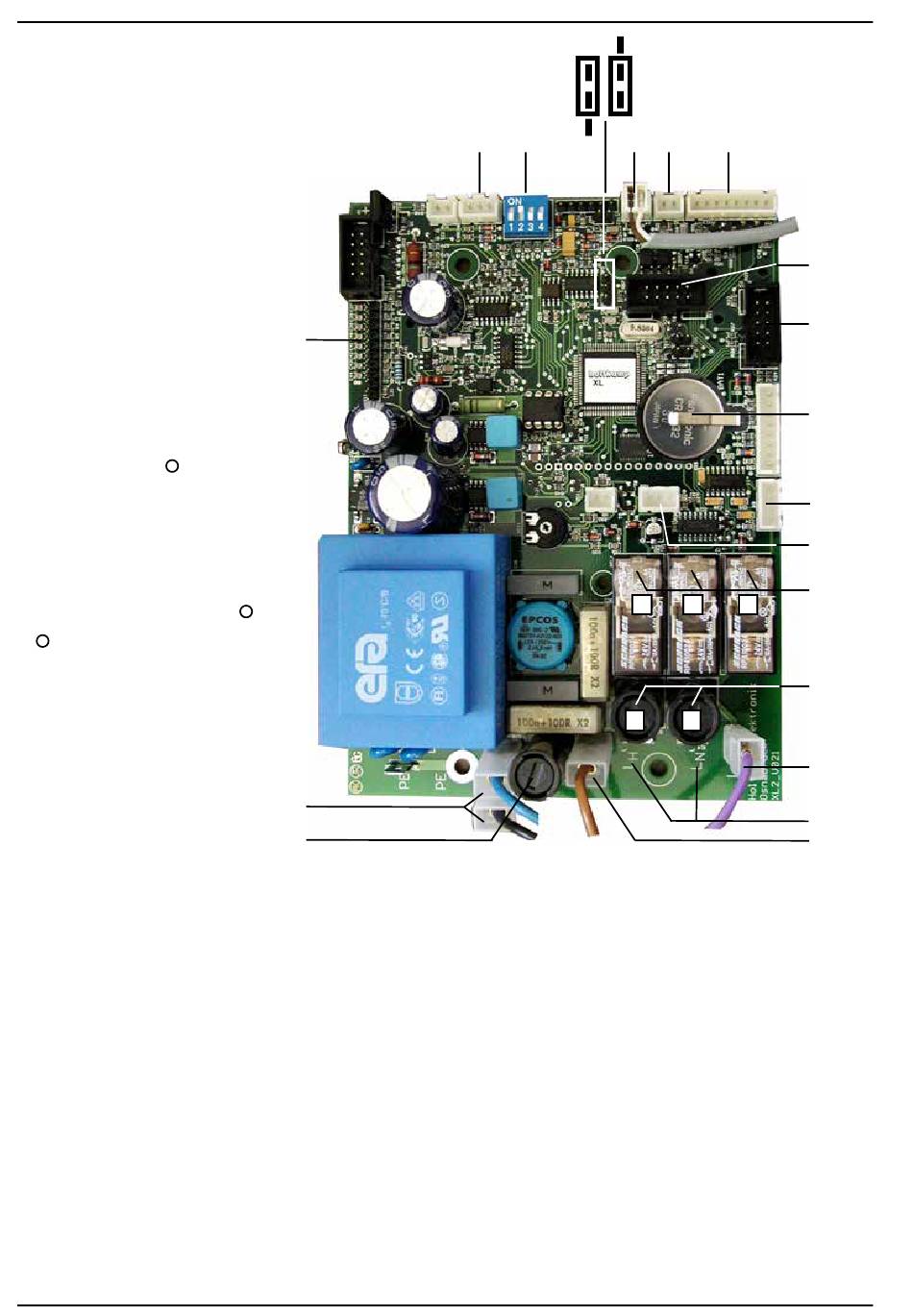

7.2 Abbildung der Elektronik
1
Serielle Schnittstelle
2
Anschluss für Generalkarte
3
Anschluss für Elektronischen
Mehrfach-Münzprüfer
4
Batterie
5
Anschluss für Fernanzeige
6
Anschluss für Überbrückungs-
schalter
7a
Zusatzrelais für 110%-
Abschaltung
7b
Hauptrelais
7c
Nachlaufrelais
8a
Sicherung Hauptrelais
8b
Sicherung Nachlaufrelais
9
Elektrischer Anschluss
10
Anschlüsse für potentialfreie
Relaiskontakte
11
Sicherung Leiterplatte
12
Anschluss für Folientastatur
13
Anschluss für externe
Zeitschaltuhr
14
DIP-Schalter Nr. 1-4
15
Anschluss für Fernstart
16
Anschluss für Zeitstopp bzw.
Putztaste oder Löschtaste
Sonderausstattung
8
Installation
8.1 Installationshinweise
Durch hochwertige Mikroelektronik erreicht dieses Gerät ein
Höchstmaß an Zuverlässigkeit im täglichen Gebrauch. Sie kann
jedoch nur gewährleistet werden, wenn auch die Installation des
Gerätes fachgerecht durchgeführt wird. Beachten Sie deshalb
bei der Installation unbedingt, ...
● dass sie nur nach den gültigen VDE-Vorschriften und nur
von autorisierten Elektrofachleuten durchgeführt werden
darf.
● dass beim Zeitzähler mit 230V~ Versorgungsspannung der
Anschluss des Schutzleiters unbedingt erforderlich ist,
beim Zeitzähler mit 24V~ (Schutzkleinspannung) wird der
Schutzleiter als Funktionserde benötigt.
● dass der Fußbodenbelag antistatisch und ableitfähig sein
muss, um eine Gefährdung der Elektronik durch statische
Aufladung auf ein Minimum zu reduzieren.
techn. Stand 04.2016
Jumper Fernstart (FS):
außer Betrieb
12
9
11
- 6 -
Jp FS = 0
13
14
15
a
a
Leiterplatte XL2_V021 230V~
● dass beim Schalten von Lasten an den Schützkontakten
Abschaltfunken entstehen, die zu Fehlfunktionen und Stö-
rungen des Gerätes führen können! Zur Unterdrückung
dieser Funken müssen geeignete Entstörkombinationen
parallel zu den Schützkontakten vorgesehen werden.
RC-Kombinationen zur Funkenunterdrückung sind nur
durch unmittelbares Schalten parallel zu den Schützkon-
takten wirksam.
● dass Steuer- und Datenleitungen separat und in geschirm-
ter Ausführung von Netzleitungen verlegt werden müssen.
Die Abschirmung muss dabei einseitig an der UNO-Elektronik
auf PE aufgelegt werden.
● dass eine Zuleitung verwendet wird, die einen ausreichend
großen Querschnitt aufweist, um sowohl den UNO als auch
den angeschlossenen Verbraucher zu versorgen. Es sollte
mindestens einen Querschnitt von 1,5 mm² verwendet
werden.
4048_04.2016 V01.2021
Jp FS =
Standard
16
1
2
3
4
5
6
7 a, b ,c
c
b
8 a, b
b
9
10
9
