Blitzschutz; Demontage - Solar Fabrik convert 2000 Gerätedokumentation

convert 2000

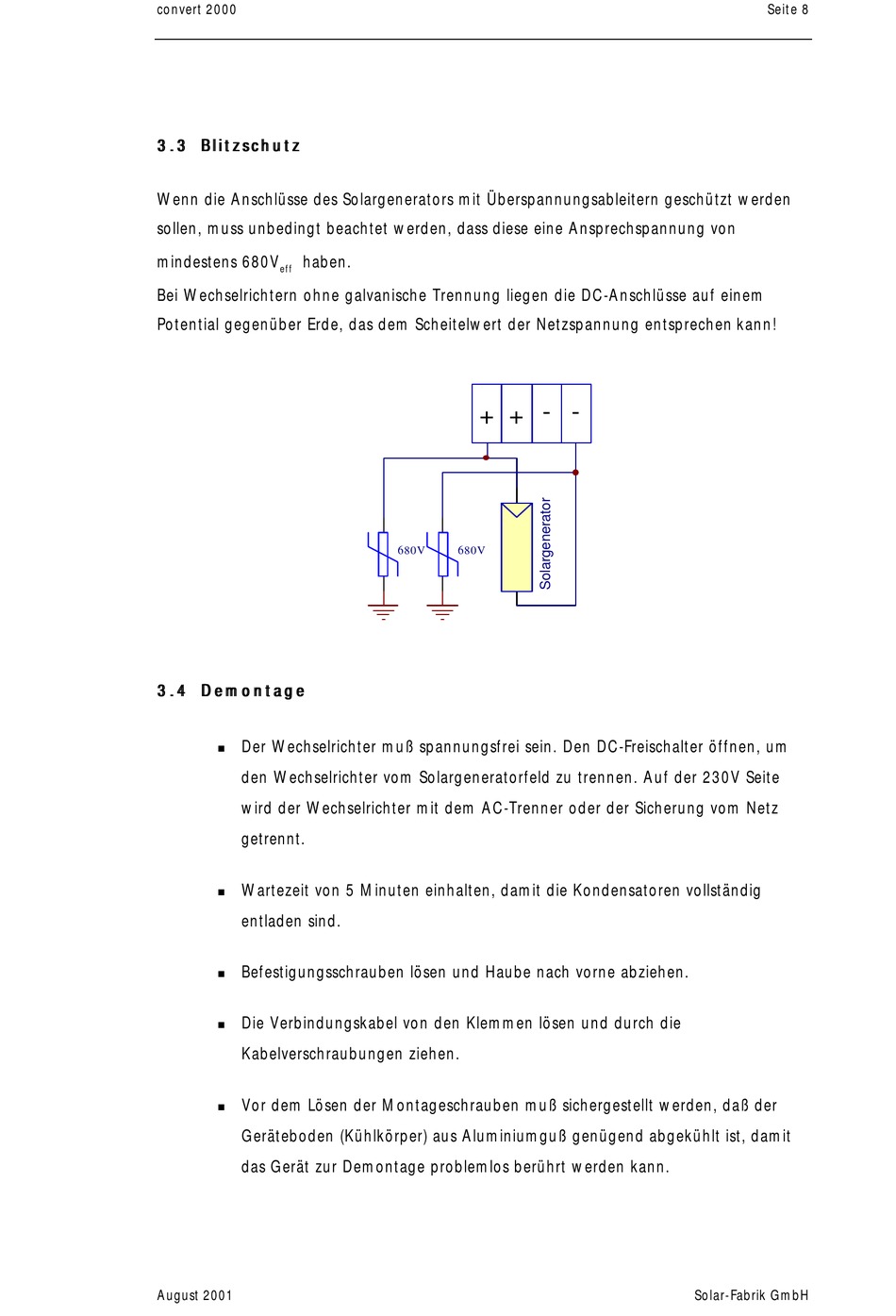

3 . 3 B l i t z s c h u t z 3 . 3 B l i t z s c h u t z
Wenn die Anschlüsse des Solargenerators mit Überspannungsableitern geschützt werden
sollen, muss unbedingt beachtet werden, dass diese eine Ansprechspannung von
mindestens 680V haben.
eff
Bei Wechselrichtern ohne galvanische Trennung liegen die DC-Anschlüsse auf einem
Potential gegenüber Erde, das dem Scheitelwert der Netzspannung entsprechen kann!
3 . 4 D e m o n t a g e 3 . 4 D e m o n t a g e
Der Wechselrichter muß spannungsfrei sein. Den DC-Freischalter öffnen, um
n
den Wechselrichter vom Solargeneratorfeld zu trennen. Auf der 230V Seite
wird der Wechselrichter mit dem AC-Trenner oder der Sicherung vom Netz
getrennt.
Wartezeit von 5 Minuten einhalten, damit die Kondensatoren vollständig
n
entladen sind.
Befestigungsschrauben lösen und Haube nach vorne abziehen.
n
Die Verbindungskabel von den Klemmen lösen und durch die
n
Kabelverschraubungen ziehen.
Vor dem Lösen der Montageschrauben muß sichergestellt werden, daß der
n
Geräteboden (Kühlkörper) aus Aluminiumguß genügend abgekühlt ist, damit
das Gerät zur Demontage problemlos berührt werden kann.
August 2001
+ + - -
680V 680V
Seite 8
Solar-Fabrik GmbH
