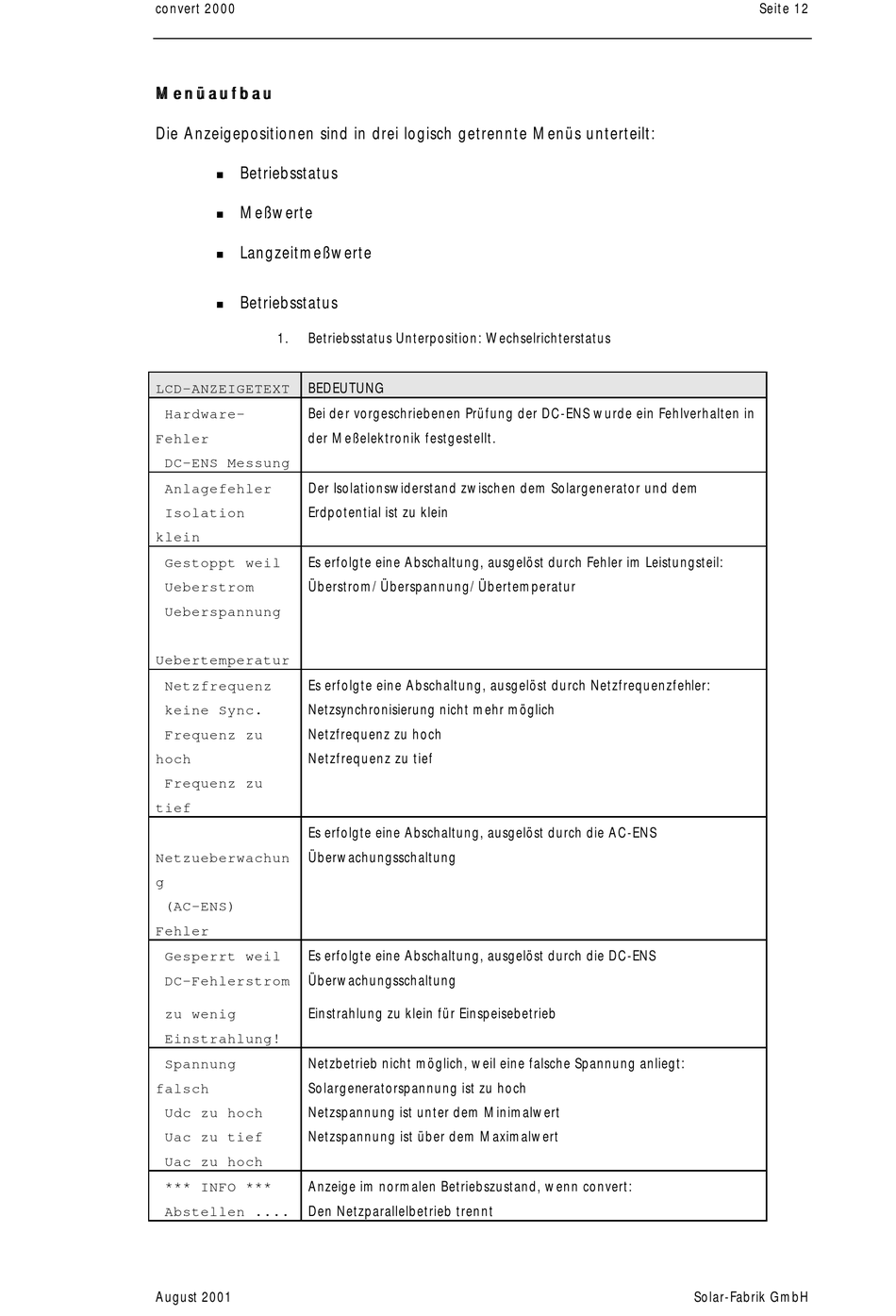

Solar Fabrik convert 2000 Gerätedokumentation Seite 12

convert 2000
M e n ü a u f b a u M e n ü a u f b a u
Die Anzeigepositionen sind in drei logisch getrennte Menüs unterteilt:
Betriebsstatus
n
Meßwerte
n
Langzeitmeßwerte
n
Betriebsstatus
n
1. Betriebsstatus Unterposition: Wechselrichterstatus
BEDEUTUNG
LCD-ANZEIGETEXT
Bei der vorgeschriebenen Prüfung der DC-ENS wurde ein Fehlverhalten in
Hardware-
der Meßelektronik festgestellt.
Fehler
DC-ENS Messung
Der Isolationswiderstand zwischen dem Solargenerator und dem
Anlagefehler
Erdpotential ist zu klein
Isolation
klein
Es erfolgte eine Abschaltung, ausgelöst durch Fehler im Leistungsteil:
Gestoppt weil
Überstrom/ Überspannung/ Übertemperatur
Ueberstrom
Ueberspannung
Uebertemperatur
Es erfolgte eine Abschaltung, ausgelöst durch Netzfrequenzfehler:
Netzfrequenz
Netzsynchronisierung nicht mehr möglich
keine Sync.
Netzfrequenz zu hoch
Frequenz zu
Netzfrequenz zu tief
hoch
Frequenz zu
tief
Es erfolgte eine Abschaltung, ausgelöst durch die AC-ENS
Überwachungsschaltung
Netzueberwachun
g
(AC-ENS)
Fehler
Es erfolgte eine Abschaltung, ausgelöst durch die DC-ENS
Gesperrt weil
Überwachungsschaltung
DC-Fehlerstrom
Einstrahlung zu klein für Einspeisebetrieb
zu wenig
Einstrahlung!
Netzbetrieb nicht möglich, weil eine falsche Spannung anliegt:
Spannung
Solargeneratorspannung ist zu hoch
falsch
Netzspannung ist unter dem Minimalwert
Udc zu hoch
Netzspannung ist über dem Maximalwert
Uac zu tief
Uac zu hoch
Anzeige im normalen Betriebszustand, wenn convert:
*** INFO ***
Den Netzparallelbetrieb trennt
Abstellen ....
