Fehlermeldekontakt - Solar Fabrik convert 2000 Gerätedokumentation

Seite 25

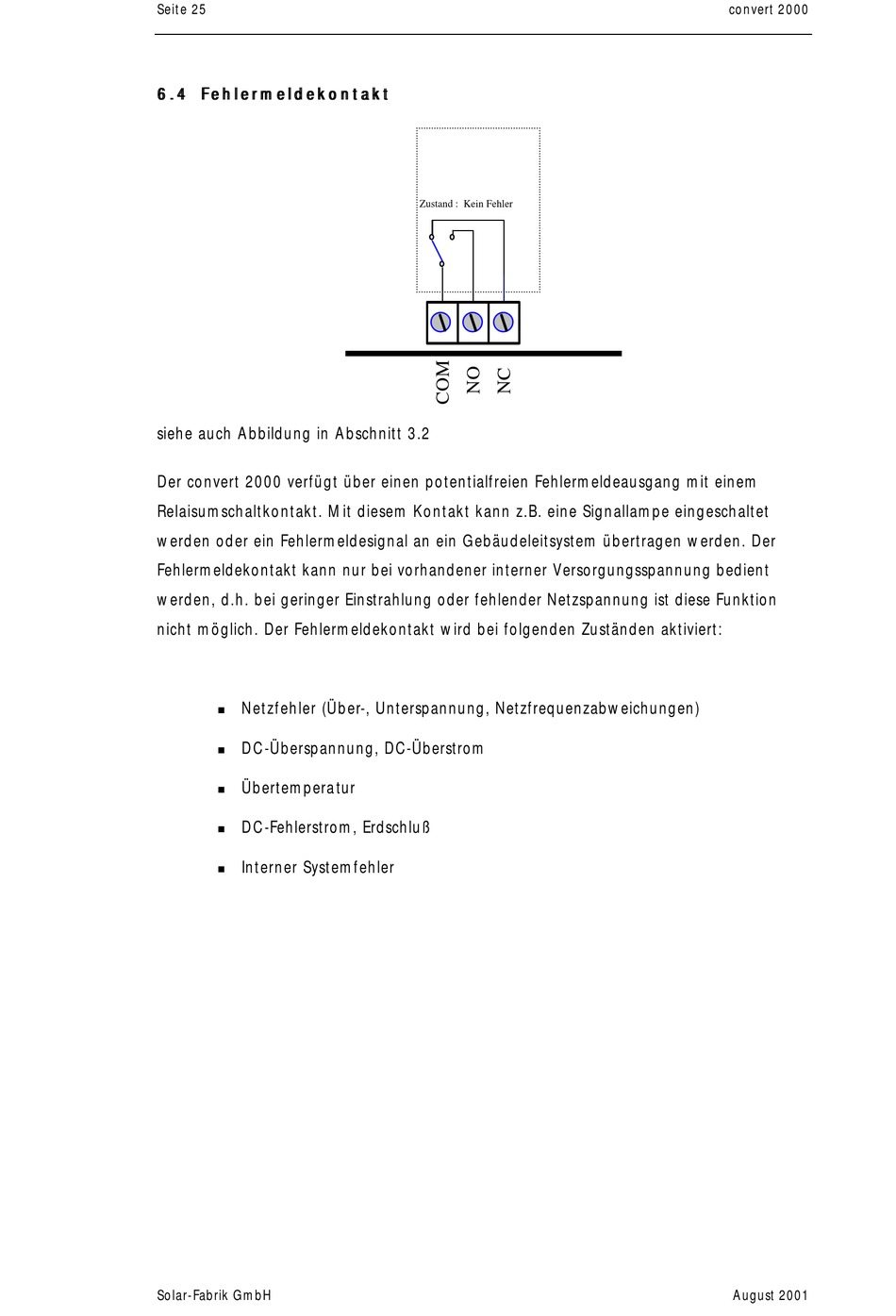

6 . 4 F e h l e r m e l d e k o n t a k t 6 . 4 F e h l e r m e l d e k o n t a k t
siehe auch Abbildung in Abschnitt 3.2
Der convert 2000 verfügt über einen potentialfreien Fehlermeldeausgang mit einem
Relaisumschaltkontakt. Mit diesem Kontakt kann z.B. eine Signallampe eingeschaltet
werden oder ein Fehlermeldesignal an ein Gebäudeleitsystem übertragen werden. Der
Fehlermeldekontakt kann nur bei vorhandener interner Versorgungsspannung bedient
werden, d.h. bei geringer Einstrahlung oder fehlender Netzspannung ist diese Funktion
nicht möglich. Der Fehlermeldekontakt wird bei folgenden Zuständen aktiviert:
Netzfehler (Über-, Unterspannung, Netzfrequenzabweichungen)
n
DC-Überspannung, DC-Überstrom
n
Übertemperatur
n
DC-Fehlerstrom, Erdschluß
n
Interner Systemfehler
n
Solar-Fabrik GmbH
Zustand : Kein Fehler
convert 2000
August 2001
