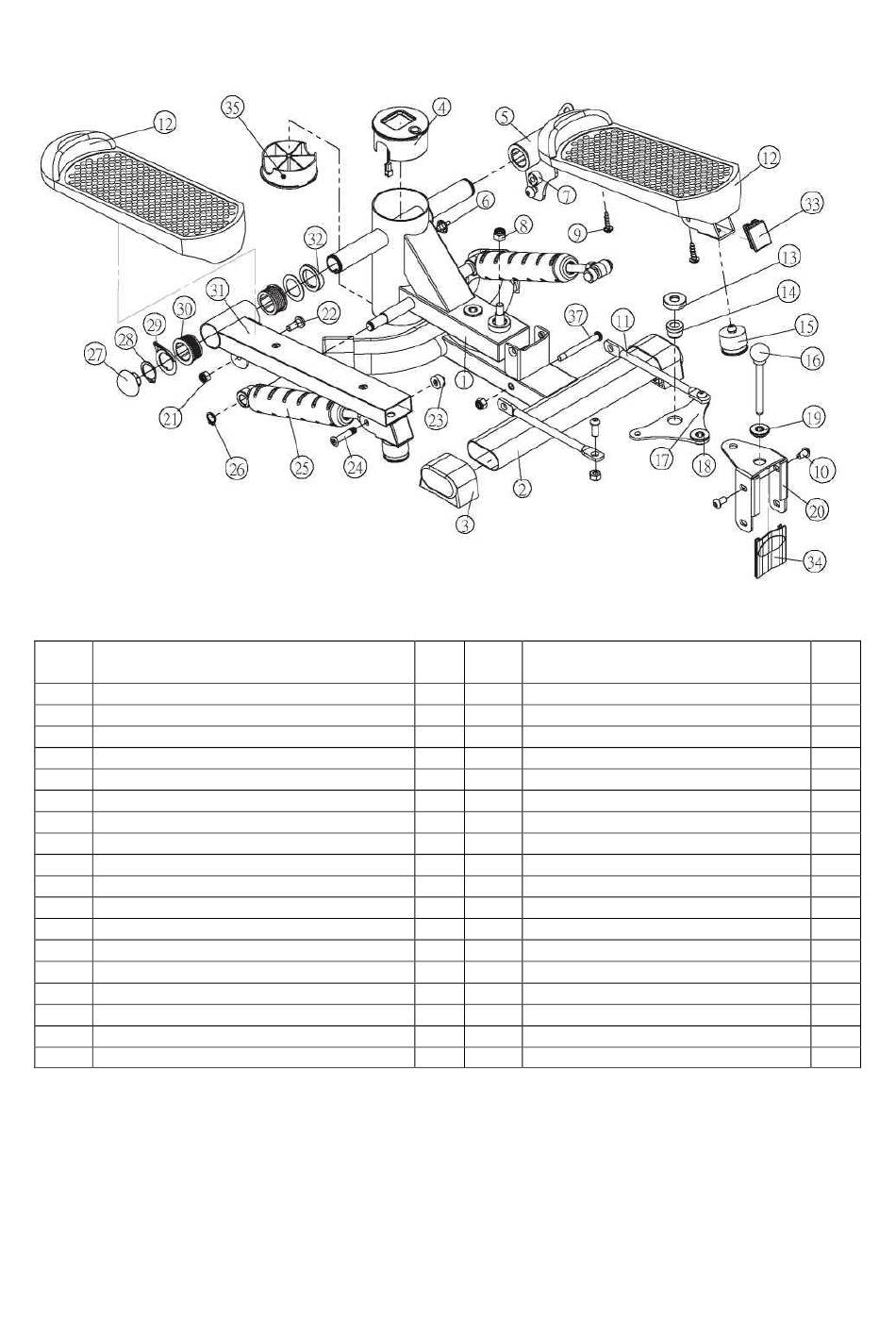

Explosionszeichnung
Teileliste
Nr.
Bezeichnung
1
Hauptrahmen
2
Hauptfuß
3
Endkappe
4
Computer
5
Pedalstütze rechts
6
Sensor
7
Magnet
8
Mutter M10
9
Treibschraube M6 x 25 mm
10
Schraube M8 x 14 mm
11
Verbindungsstange
12
Trittbrett
13
Beilagscheibe
14
Buchse
15
Stopper
16
Fixierstift
17
Rückplatte
18
Buchse
Stk.
Nr.
Bezeichnung
1
19
Buchse
1
20
Gabelkopf
4
21
Mutter M8
1
22
Schraube M8 x 20 mm
1
23
Mutter M8
1
24
Schraube M8 x 37 mm
1
25
Zylinder
1
26
Sägering
4
27
Endkappe
4
28
Verschlussring
2
29
Beilagscheibe Ø38 mm
2
30
Plastikbuchse Ø38 mm
1
31
Pedalstütze links
1
32
Plastikbuchse Ø38 mm
2
33
Plastikkappe
1
34
Plastikabdeckung
1
35
Plastikkappe
1
36
Schraube M8 x 75 mm
8
Stk.
2
1
5
4
2
2
2
2
2
2
2
4
1
2
2
1
1
1
