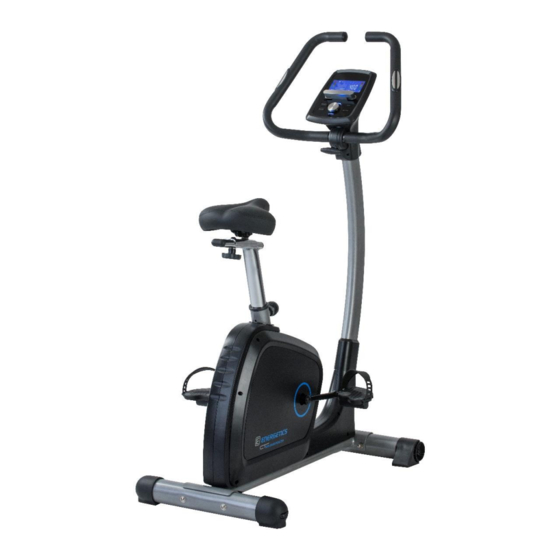

Energetics CT 680 Aufbauanleitung
Verwandte Anleitungen für Energetics CT 680
Inhaltszusammenfassung für Energetics CT 680
- Seite 1 CT 680 Ergometer Assembly manual Aufbauanleitung Montažni přiručka Manual na montaž Felhasznaloi kezikonyv 20 -40 Min 120 kg A: 149 cm 34,5 kg B: 101 cm C: 56 cm...
- Seite 2 © The owners manual is only for the customer reference. ENERGETICS can not guarantee for mistakes occurring due to translation or change in technical specification of the product. Wherever pictograms are used they may differ from your product, it’s for reference only.
- Seite 22 Mehr Informationen erhalten Sie unter www.bsci-intl.org. Normen & Vorschriften Die Sicherheit des Konsumenten ist die höchste Priorität für unsere ENERGETICS Produkte. Das bedeutet, das alle unsere Produkte die nationalen und internationalen rechtlichen Bestimmung erfüllen (z. B. EU Vorschriften (EC No. 1907/2006) bezüglich der Registrierung, Bewertung, Autorisierung und Begrenzung von Chemikalien [REACH]).
- Seite 23 Sehr geehrte Kundin, sehr geehrter Kunde, wir gratulieren Ihnen zum Kauf eines ENERGETICS Heimtrainers. Dieses Produkt ist für den Heimbereich konzipiert um den Wünschen und Anforderungen dieses Bedarfs gerecht zu werden. Bitte lesen Sie vor dem Aufbau und dem ersten Gebrauch zunächst sorgfältig diese Anleitung.
- Seite 24 Weisen Sie anwesende Personen auf mögliche Gefährdung, z. B. durch bewegliche Teile, hin. Verwenden Sie das Fitnessgerät nicht ohne Schuhe oder mit losem Schuhwerk. Beachten Sie die nicht befestigten oder beweglichen Teile während der Montage/Demontage des Heimtrainers. ...
- Seite 25 Täglich Monatlich Reinigen Sie das Fitnessgerät von Überprüfen Sie alle Verbindungen Schweiß sofort nach jedem Training. und Schrauben. Prüfen Sie deren Sitz Fitnessgerät belassener und Zustand. Schweiß kann das Äußere beschädigen und die Funktion beeinträchtigen. Handhabung Justierung Transport Nach dem Aufbau kann die hintere Querstütze Die Transportrollen der vorderen Querstütze verstellt werden, um kleinere Unebenheiten erlauben ein leichtes Verschieben.
- Seite 26 Anwendung Richtige Kleidung Bitte tragen Sie während des Trainings immer passendes Schuhwerk und achten Sie auf angemessene Kleidung, die Ihnen genügend Bewegungsfreiheit gibt. Trainingsintensität Bitte konsultieren Sie vor Trainingsbeginn Ihren Arzt. Stellen Sie das Training sofort ein falls Sie Schmerzen in der Brust, Atemnot oder Schwindel verspüren. Bitte kontaktieren Sie einen Arzt bevor Sie das Training fortsetzen.
- Seite 27 Widerstandsjustierung Manuelle Justierung Der Widerstand kann durch Drehen des Widerstandknopfes justiert werden. Drehen Sie den Knopf im Uhrzeigersinn um den Widerstand zu erhöhen, entgegen dem Uhrzeigersinn Widerstand reduzieren. Elektronische Justierung Der Widerstand kann über die Konsole eingestellt werden (falls bei Ihrem Gerät möglich). Weitere Informationen finden sie in der Computeranleitung.
- Seite 28 Prüfliste 51L & 51R STEP 1 8 D22*D8.5*1.5T 8PCS 6 M8*15L 4PCS 7 M8*1.25*95L 4PCS STEP 3 8 D22*D8.5*1.5T 2PCS 16 D16*D8.5*1.2T 4PCS 15 M8*1.25*15L 6PCS 40L & 40R STEP 4 44 D15.4*D8.2*2T 1PCS STEP 5 38 ST4*15L 4PCS 39 M5*12L 2PCS KH-737 (mm)
- Seite 29 Teileliste Bezeichnung Stk. Bezeichnung Stk. Hauptrahmen Kurbel rechts Querstütze hinten Schraube M8x1.25x25 Endkappe mit Höhenverstellung Schraubkappe D23x6.5 Querstütze vorne 51L&51R Pedal Sicherungsmutter 3/8"- Endkappe links 26UNFx6.5T Endkappe rechts MutterD9.5x4T Hutmutter M8x1.25x15L DistanzbuchseD34.9*D31*3T Inbusschraube M8*1.25*95L Schwungrad Wellenscheibe D22xD8.5x1.5T Stift Sicherungsring D15.4xD8.2x2T Schraube ST4.2x1.4x20L Verkleidung vorne (links) Sägering-10(1T)
- Seite 30 Teileliste Bezeichnung Stk. Bezeichnung Stk. Riemen Schraube M8*25 Magnet Beilagscheibe D30*D8.5*2.0T Schraube ST4x1.41x25L Plastikkappe D3*30L Handpuls Feder D2.2*D14*65L Handpulskabel Spannrollenhalterung Endkappe Plastikkappe Lenker Mutter M8*1.25*6T Schaumstoffüberzug Nylonmutter M8*1.25*8T Schraube ST4*1.41*15L Schraube M6*65L Schraube M5*0.8*12L Feder D1.0*55L Computerhalterung links Mutter M6*1*6T Computerhalterung rechts Halterung Magnet T Knopf...
- Seite 31 Aufbauanleitung Schritt 1 (x4) M8*95L M8*15L D15.4 Step-1 1. Montieren Sie die Querstütze vorne (4) und die Querstütze hinten (2) am Hauptrahmen. Verwenden Sie dazu die Schrauben (7), Wellenscheibe (8), Sicherungsring (9) und Hutmutter (6). 2. Gleichen Sie eventuelle Bodenunebenheiten mittels Einstellrad an der Endkappe aus.
- Seite 32 Schritt 2 Step-2 1. Montieren Sie den Sattel (69) an der Sattelstütze (13). Benutzen Sie dazu Verstellknopf (18) und Beilagscheibe (19). 2. Ziehen Sie die vertikale Sattelschraube am Rahmen und führen Sie die Sattelstütze (13) in den Rahmen. 3. Stellen Sie Ihre gewünschte Sitzposition wie auf Abb. b und c beschrieben ein.
- Seite 33 Schritt 3 (x2) M8*15L (x4) M8*15L Step-3 1. Montieren SIe die obere Endkappe (75) an der Lenkerstütze (17). 2. Verbinden Sie das obere (64) und untere Computerkabel (65) miteinander. Danach fixieren Sie die Lenkerstütze (17) am Hauptrahmen. Verwenden Sie dazu die Schrauben (15), Beilagscheibe (16) und Wellenscheibe (8).
- Seite 34 Schritt 4 (x4) M5*10L Step-4 1. Montieren Sie den Lenker (36) an der Lenkerstütze (17). Benutzen Sie dazu den T-Knopf (41), Beilagscheibe (43) Sicherungsring (44), Distanzbuchse (45) und Schutzkappe (42). 2. Der Neigungswinkel des Lenkers kann mit dem T-Knopf (41) eingestellt werden. 3.
- Seite 35 Schritt 5 (x4) ST4*15L M5*12L (x2) Step-5 1. Montieren Sie die linke und rechte Computerverkleidung (40L und 40R) an der Lenkerstütze (17) mit den Schrauben (38) und (39). 2. Montieren Sie das linke und rechte Pedal (51L & 51R) an der linken und rechten Kurbel (48L & 48R). Vergewissern Sie sich, dass die Pedale fest angezogen sind und ziehen Sie diese immer wieder nach um ein lösen zu verhindern.
- Seite 36 Computeranleitung FUNKTIONSTASTEN UP (Drehregler) Erhöhung des Trainingswiderstandes Einstellung/Auswahl der Werte DOWN (Drehregler) Verringerung des Trainingswiderstandes Einstellung/Auswahl der Werte MODE/ENTER Bestätigung der Einstellung/Auswahl START/STOP Start oder Stop des Trainings RESET Rücksetzen aktueller Eingaben. Drücken (2 Sekunden) um in den Anfangsmodus zu gelangen und erneut mit der Auswahl zu beginnen. RECOVERY Erholungspulsmessung starten BODY FAT...
- Seite 37 BILDSCHIRMANZEIGE TIME Falls keine Zeitvorgabe gewählt wurde, zählt die Zeit von 00:00 bis 99:59 hoch. Die Erhöhung erfolgt in 1 Minuten Schritten. Rückwärts zählen von der voreingestellten Zeit bis 00:00. Die Eingabe erfolgt in 1 Minuten Schritten zwischen 01:00 und 99:00. SPEED Aktuelle Geschwindigkeit bis max.
- Seite 38 PROGRAMMAUSWAHL Benutzen Sie den UP/DOWN Drehregler zur Trainingsauswahl: M (Manuell) ->P (Programm 1-12) -> (H.R.C) -> W (WATT) -> U (Benutzer), drücken Sie die MODE/ENTER Taste zum bestätigen Ihrer Auswahl. Manueller Betrieb Drücken Sie im Hauptmenu START um mit dem manuellen Training sofort zu beginnen. 1.
- Seite 39 Programm Betrieb 1. Benutzen Sie den UP/DOWN Drehregler zur Auswahl des Trainingprogramms, wählen Sie P01, P02, P03,…P12 und drücken Sie die MODE/ENTER Taste um dahin zu gelangen. 2. Benutzen Sie den UP/DOWN Drehregler um den Trainingswiderstand zu verändern (Abb. 10). Vorauswahl Stufe 1.
- Seite 40 Watt Betrieb 1. Benutzen Sie den UP/DOWN Drehregler zur Auswahl des Trainingprogramms, wählen Sie W und drücken Sie die MODE/ENTER Taste um dahin zu gelangen. 2. Benutzen Sie den UP/DOWN Drehregler zum einstellen der Ziel Watt. (Standardeinstellung: 120) (Abb. 15). Bestätigen Sie durch drücken der MODE/ENTER Taste. 3.
- Seite 41 Body Fat (Körperfettmessung) 1. Drücken Sie im STOP Modus die BODY FAT Taste um die Messung zu beginnen. 2. Der Bildschirm zeigt U1 (Abb 19) und beginnt die Messung (Abb. 20,21). 3. Während der Messung halten Sie mit beiden Händen die Handpulssensoren. Wenn der Computer den Puls erkennt erscheint im Display die Abb.
- Seite 100 Explosion drawing/ Explosionszeichnung/ Rozvinutý výkres/ Schematický výkres/ Sematikus rajz...
- Seite 101 TECHNICAL SERVICE: In case you are experiencing technical problems or you need technical advice, please contact your INTERSPORT retailer where the product was purchased. In case your local INTERSPORT retailer is unable to assist you, please refer to the list below to find a service provider in your country: TECHNISCHER SERVICE: Im Falle eines technischen Problemes oder sollten Sie technische Beratung benotigen kontaktieren Sie bitte Ihren INTERSPORT-Handler, bei dem Sie das Gerat...
