Condair CDC-SL Installationsanleitung Seite 8

7.5 Connecting the CDC-SL
to Condair HumiLife – The proven
steam solution

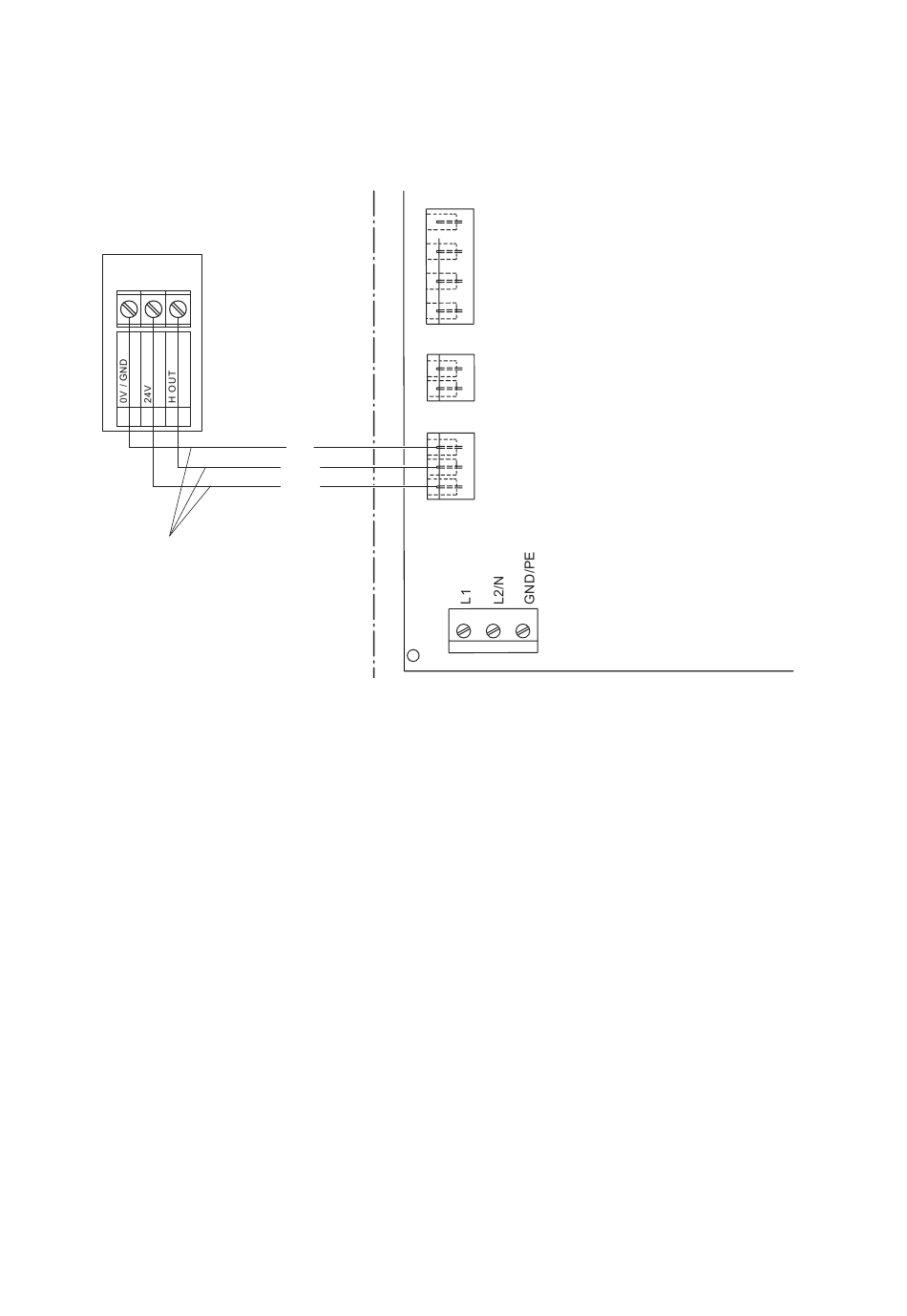

The signal cable of the CDC-SL is connected
according to the wiring diagram to the terminals
"24V +", "GND" and "HUM"of the terminal
block "X2" on the driver board of the Condair
HumiLife – The proven steam solution (see
wiring diagram below).
CDC-SL
1 2 3
min. cross section per wire 12-24AWG (0.25 mm
min. Querschnitt pro Litze 12-24AWG (0.25 mm
Section min. par fil 12-24AWG (0.25 mm
8
7.5 Anschluss des CDC-SL
am Condair HumiLife - Die bewähr-
te Dampflösung
Das Signalkabel des CDC-SL wird gemäss
dem Elektroschema an die Klemmen "24V+",
"GND" und "HUM" des Klemmenblocks "X2"
auf der Treiberplatine des Condair HumiLife -
Die bewährte Dampflösung angeschlossen.
X4
X3
X2
GND
HUM
24 VDC
)
2
2 )
2 )
X1
7.5 Raccordement du CDC-SL
sur le Condair HumiLife – La so-
lution prouvée avec vapeur
Le câble de signal du CDC-SL est raccordé,
selon schéma électrique ci-dessous, aux
bornes "24V +", "GND" et "HUM" du bornier
"X2" situé sur la platine de pilotage de Condair
HumiLife – La solution prouvée avec vapeur.
GND
GND
LIM
24VDC
Driver board Condair HumiLife –
The proven steam solution
SC
Treiberplatine Condair HumiLife –
SC
Die bewährte Dampflösung
Platine de pilotage Condair HumiLife –
La solution prouvée avec vapeur
GND
HUM
24VDC
