NOVOLINK – INTELLIGENTE FUNKTIONS- UND SENSOR-MODULE FÜR AF-SCHÜTZE HANDBUCH
3.2
Bestellnummern
Typenbeschreibung
SFM-CAB-RJTB.1-500
SFM-CAB-S.1-50
SFM-CAB-S.1-25
SCV10-40.1
SFM1-A11.1
3.3
Intelligentes Funktionsmodul (SFM)
Das SFM1 kann in die Schütze AF09 – AF96 mit 24-V-Spulenspannung einrasten. Das Modul ist mit zwei X2X-Schnittstellen für
eingehende und ausgehende Verbindungen ausgestattet. Das Modul und das Schütz werden, ebenso wie das Modul SFM1,
über 24 V DC versorgt.
Ein Digitaleingang ermöglicht das Ansprechen eines Hilfssignals, z. B. von einer Kurzschlussschutzeinrichtung wie z. B.
dem MO132. Das Hilfssignal kann aus der SPS ausgelesen und für verschiedene Zwecke verwendet werden. Ein Sensormodul
kann optional über ein Flachkabel mit dem SFM1 verbunden werden.
Das AF-Schütz ist mechanisch mit einem Hebel verbunden, der wiederum eine visuelle Rückmeldung der Schützstellung an
der Vorderseite des SFM ermöglicht. Die Ebene ermöglicht auch die Bedienung des Schützes zu Testzwecken. Die Status-LED
zeigt den Betriebszustand des SFM1 selbst an.
Das SFM ist vollständig in B&R Automatisierung Studio integriert, was den Einsatz des SFM/SCV vereinfacht. Das HWX-Datei
bietet die Möglichkeit, beide Module zu konfigurieren und die Prozesswerte auszuwählen, die zyklisch zwischen SFM1 und
der SPS übertragen werden sollen. Die Werte können auch azyklisch von der SPS angefordert werden.
—

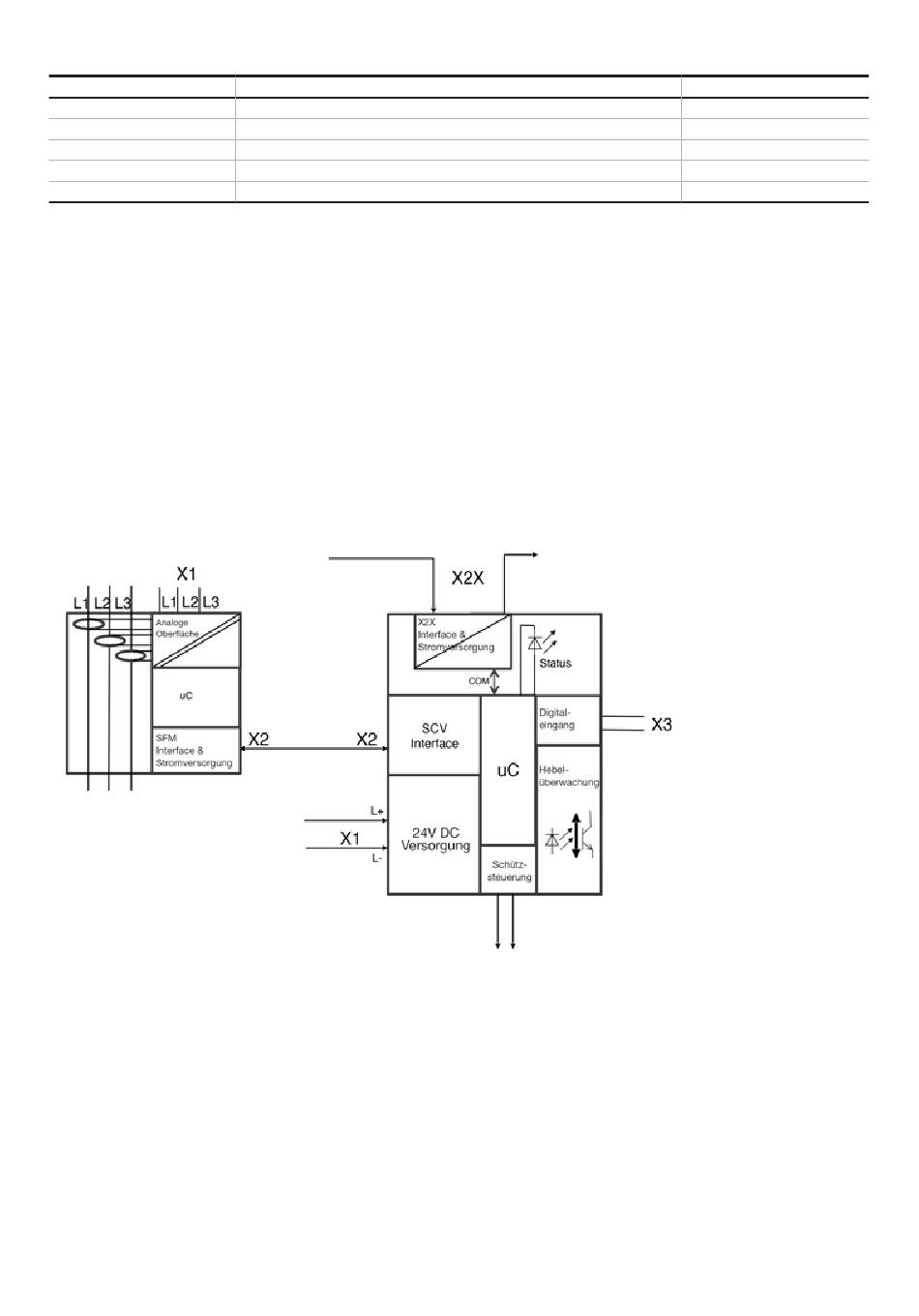

02: Blockschaltbild von SFM1 und SCV. Beide Geräte sind mit einer seriellen Schnittstelle zum Datenaustausch verbunden.
3.4
Intelligentes Strom- und Spannungssensormodul (SCV)
Der SCV10-40 ist eine intelligente Sensoreinheit zur Messung von Spannung, Strom, Frequenz und weiteren abgeleiteten
physikalischen Größen wie z. B. cos
Sie ist mit Stromsensoren ausgestattet, um den Strom in allen drei Phasen der angeschlossenen Last zu messen. Die Einheit
bietet auch die Möglichkeit, die Leiter-Leiter-Spannung der drei Leiter bis 690 V AC zu messen. Ein Bandkabel verbindet den
SCV10 mit dem SFM1-Modul und wird von dort ebenfalls mitgeliefert.
Die SCV10-40 bietet thermischen Überlastschutz gemäß IEC/EN 60947 für 1/3-phasige Induktionsmotoren.
Relevante Parameter wie die Auslöseklasse und der Nennstrom können innerhalb der SPS konfiguriert werden.
Beschreibung
Anschlusskabel RJ45 - X20-Klemmenblock von X20BT9400, 5 m
Anschlusskabel SFM zu Sensor 0,5 m
Anschlusskabel SFM zu Sensor 0,25 m
Strom-/Spannungssensormodul
Erweitertes Funktionsmodul mit X2X
, reale Leistung usw. (weitere Informationen finden Sie in Abschnitt 8.3).
ϕ
Bestellnummer
1SVM823000R0500
1SVM811000R0050
1SVM811000R0025
1SVM320010R0000
1SVM120012R0000
