NOVOLINK – INTELLIGENTE FUNKTIONS- UND SENSOR-MODULE FÜR AF-SCHÜTZE HANDBUCH
5.2.3
Phasenasymmetrieschutz
Der Phasenasymmetrieschutz schützt den Motor vor einer Phasenasymmetrie zwischen den verschiedenen Phasen.
Das Asymmetrie-Auslöseniveau muss sorgfältig angepasst werden, um die Motorwicklungen vor Überhitzung zu schützen.
Alle Vorschriften oder Richtlinien des Motorherstellers sind zu beachten.
Wenn aktiviert, löst das SFM das Schütz aus, sobald die gemessene Asymmetrie länger als eine konfigurierbare
Verzögerungszeit über der konfigurierten Auslöseschwelle liegt.
—

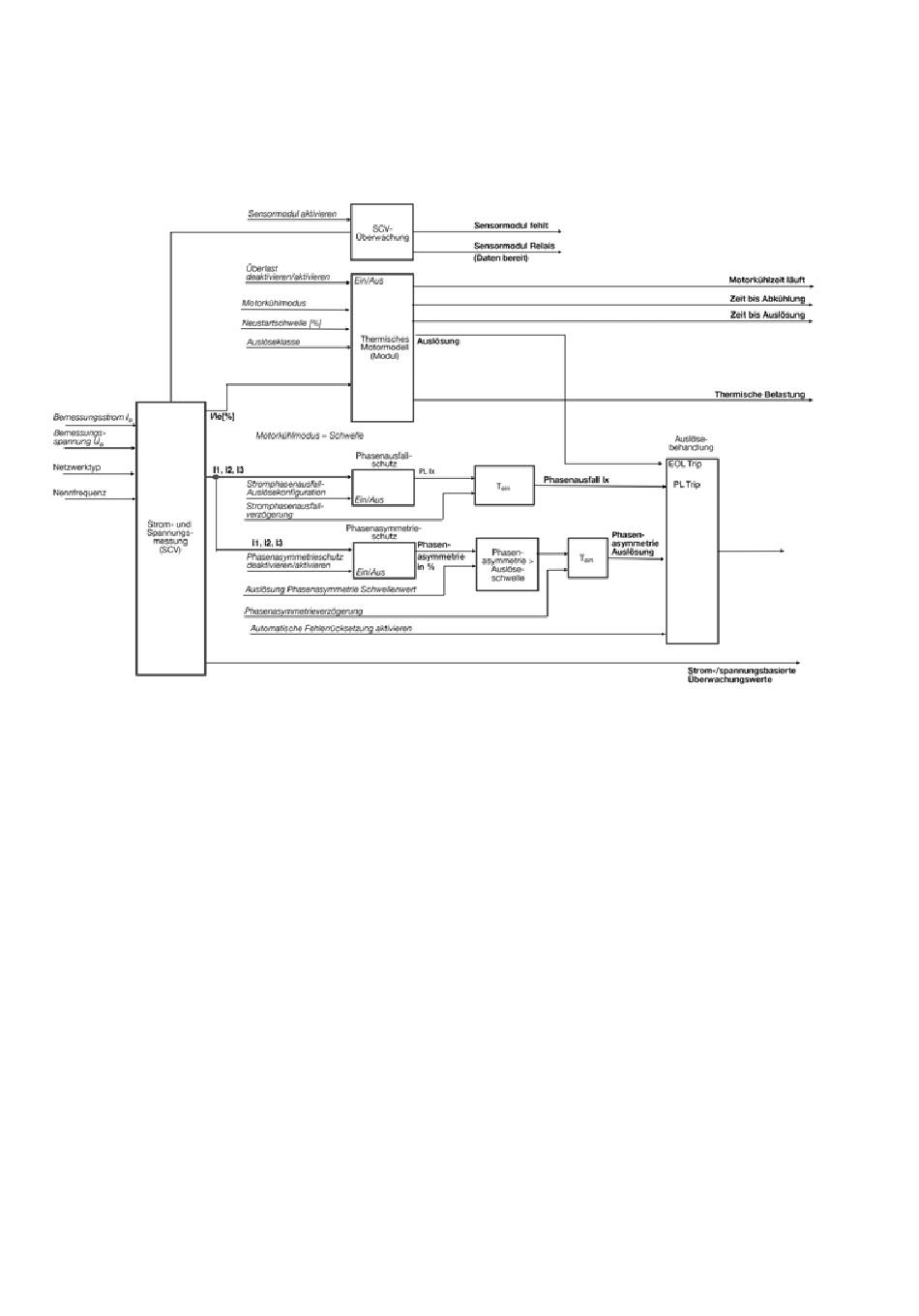

05: Blockschaltbild mit Anzeige des Signalflusses des thermischen Überlastschutzes sowie der strom- und spannungsbasierten Messwerte.
Die Parameter werden kursiv dargestellt. Die am X2X-Bus verfügbaren Messwerte werden fett dargestellt.
Zugehörige Parameter:
•
Auslöseklasse
•
Bemessungsstrom I
e
•
Überlastschutz deaktivieren/aktivieren
•
Motorkühlmodus
•
Motorkühlzeit
•
Schwellenwert für Neustart
•
Auto-Fehlerrücksetzung
•
Stromphasenausfall-Auslösekonfiguration
•
Stromphasenausfallverzögerung
•
Aktivieren/Deaktivieren des Phasenasymmetrieschutzes
•
Phasenasymmetrie-Auslöseschwelle
•
Phasenasymmetrieverzögerung
5.2.4
Phasenfolge-Überwachung
Diese Überwachungsfunktion kann verwendet werden, um zu verhindern, dass sich die angeschlossenen Geräte
in die falsche Richtung drehen. Die Reaktion auf eine falsche Phasenfolge muss in der SPS programmiert werden.
Phasenfolge informationen sind im einphasigen Betriebsmodus nicht verfügbar.
