NOVOLINK – INTELLIGENTE FUNKTIONS- UND SENSOR-MODULE FÜR AF-SCHÜTZE HANDBUCH
5.1.4
Anlaufzeitüberwachung

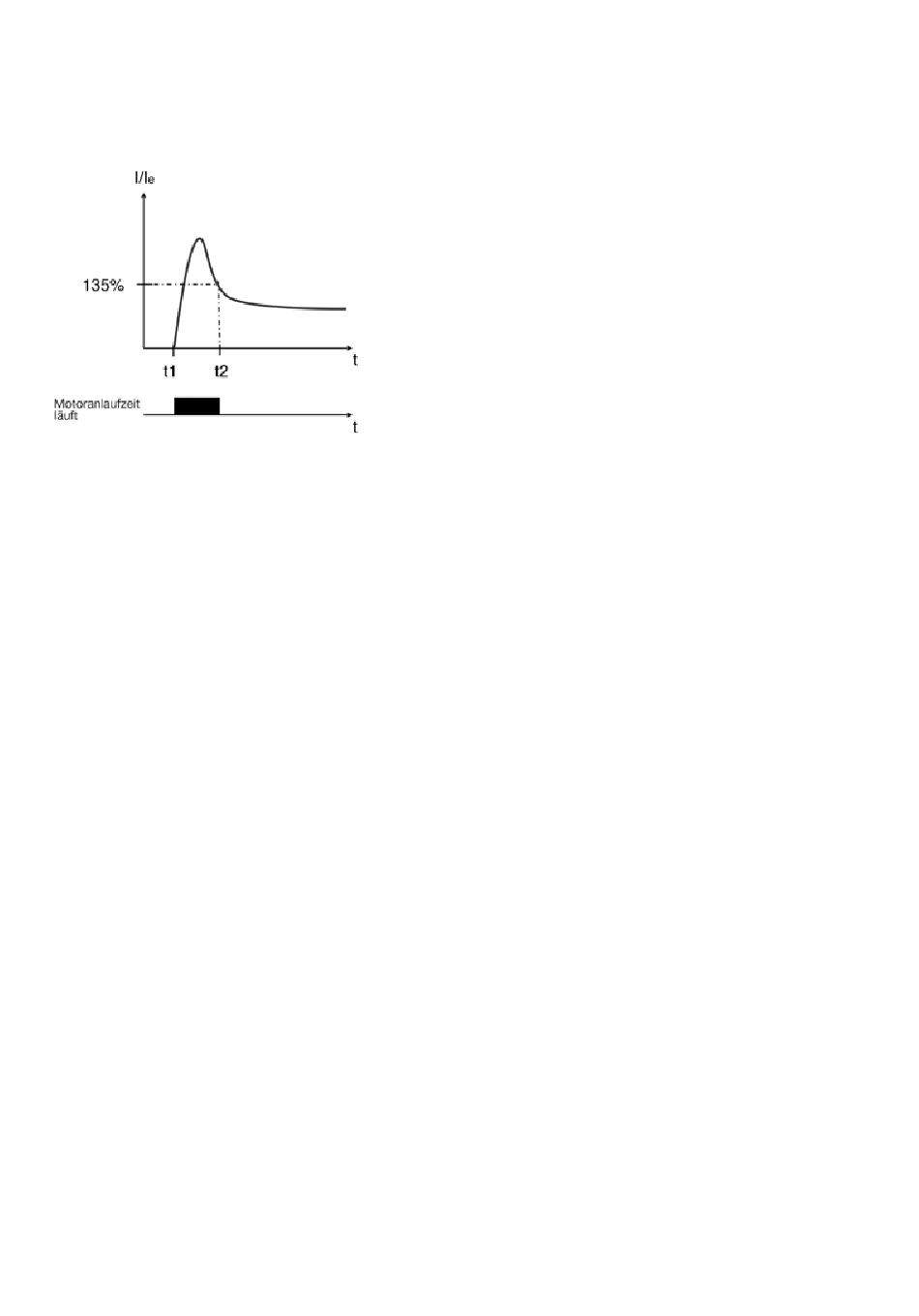

Diese Funktion überwacht die Motoranlaufzeit und ist nur verfügbar, wenn ein SCV-Modul vorhanden ist. Die tatsächliche
Motoranlaufzeit wird als die Zeit t2-t1 in Sekunden betrachtet, d. h. die Zeit, zu der der Motor gestartet wurde (t1) und
der Strom wieder unter 135 % (t2) fällt. Wird der definierte Schwellenwert nicht erreicht, wird je nach Auslöseklasse
(5E ->1,5 s, 10E -> 3 s, 20E -> 6 s, 30E -> 9 s) ein Ersatzwert gesetzt.
Die Motoranlaufzeit kann für Überwachungs- oder Schutzfunktionen in der SPS verwendet werden, die nur während
des Motoranlaufs oder nach dem Motoranlauf aktiv sein sollten.
5.2
Überwachungs- und Schutzfunktionen
Gemeinsam mit dem SCV-Modul bietet der SFM1 die in der folgenden Tabelle aufgeführten Schutzfunktionen. Damit die
Überwachungs- und Schutzfunktionen funktionieren, müssen der Netztyp und die Nennfrequenz des Netzes eingestellt
werden.
5.2.1
Thyristor-Überlastschutz
Der SFM1 schützt zusammen mit dem SCV ein- und dreiphasige AC-Motoren gemäß IEC 60947-4-1. Die Auslöseklasse kann
auf Klasse 5E, 10E, 20E oder 30E eingestellt werden. Das erweiterte thermische Motormodell berücksichtigt sowohl
die Kupfer- als auch die Eisenteile des Motors und bietet so den besten Schutz für den Motor. Der thermische Überlastschutz
kann ein- und ausgeschaltet werden.
Vor einer Überlastauslösung kann eine Vorwarnung in der SPS durch Überwachung der thermischen Last in % erzeugt
werden. In Situationen mit hoher Überlast kann diese Vorwarnung nur wenige Sekunden vor der tatsächlichen Auslösung
ausgelöst werden.
Das thermische Modell berechnet eine Schätzung der „Zeit bis zur Auslösung" unter den aktuellen Lastbedingungen.
Wenn der Motor ausgeschaltet ist, zeigt die Zeit bis zur Auslösung 6,553 Sekunden an (in diesem Fall löst er nie aus).
Wenn der Motor läuft, wird die vorhergesagte Auslösezeit regelmäßig aktualisiert. Je kleiner der Wert, desto früher tritt
die Auslösung auf.
Nach einer Überlastauslösung wird die verbleibende Abkühlzeit (d. h. Zeit bis zum Neustart) regelmäßig berechnet und
dem Benutzer dargestellt. Der Motor kann neu gestartet werden, wenn die Abkühlzeit 0 Sekunden beträgt.
Nach einer Auslösung wird die Zeit bis zur Abkühlung berechnet. Der Motor kann entweder nach einer festgelegten Zeit oder
nachdem die thermische Last unter einen konfigurierten Schwellenwert gefallen ist, neu gestartet werden.
Ein automatischer Neustart des Motors kann aktiviert werden, sobald sich der Motor ausreichend abgekühlt hat.
5.2.2
Phasenausfallschutz
Diese Funktion schützt Motoren vor extremen Situationen, in denen eine komplette Phase ausfällt. Ein nicht erkannter
Phasenausfall kann aufgrund des plötzlichen Stromanstiegs in den beiden verbleibenden Phasen einen Motorschaden
verursachen. Diese Funktion basiert auf dem Motorstrom und erkennt einen Phasenausfall während des Motorbetriebs.
Falls aktiviert, führt der thermische Überlastschutz während des Phasenausfalls eine beschleunigte Auslösung durch.
