NOVOLINK – INTELLIGENTE FUNKTIONS- UND SENSOR-MODULE FÜR AF-SCHÜTZE HANDBUCH
8.3
Zweipolige Lasten mit SFM1, AF-Schütz und Leitungsschutzschalter
Diese Anwendung zeigt die Verwendung des SFM1- und SCV10-Moduls zur Steuerung und zum Schutz einer einphasigen Last.
Die lastbezogenen Schutzparameter gemäß den Anforderungen der Anwendung einstellen. Den Phasenausfallschutz deakti-
vieren und den Parameter „network type" (Netztyp) auf 1-Phasen-Modus einstellen. Alternativ kann auch eine MO13x oder
eine andere Kurzschlussschutzlösung für den Kurzschlussschutz verwendet werden.
Der Spannungs- und Stromanschluss des SCV10 muss an den gleichen Leiter angeschlossen werden
(hier L1 abgebildet), um einen korrekten Betrieb zu gewährleisten.
K1 mechanisch
mit SFM1 verbunden
2-polige
Last
—

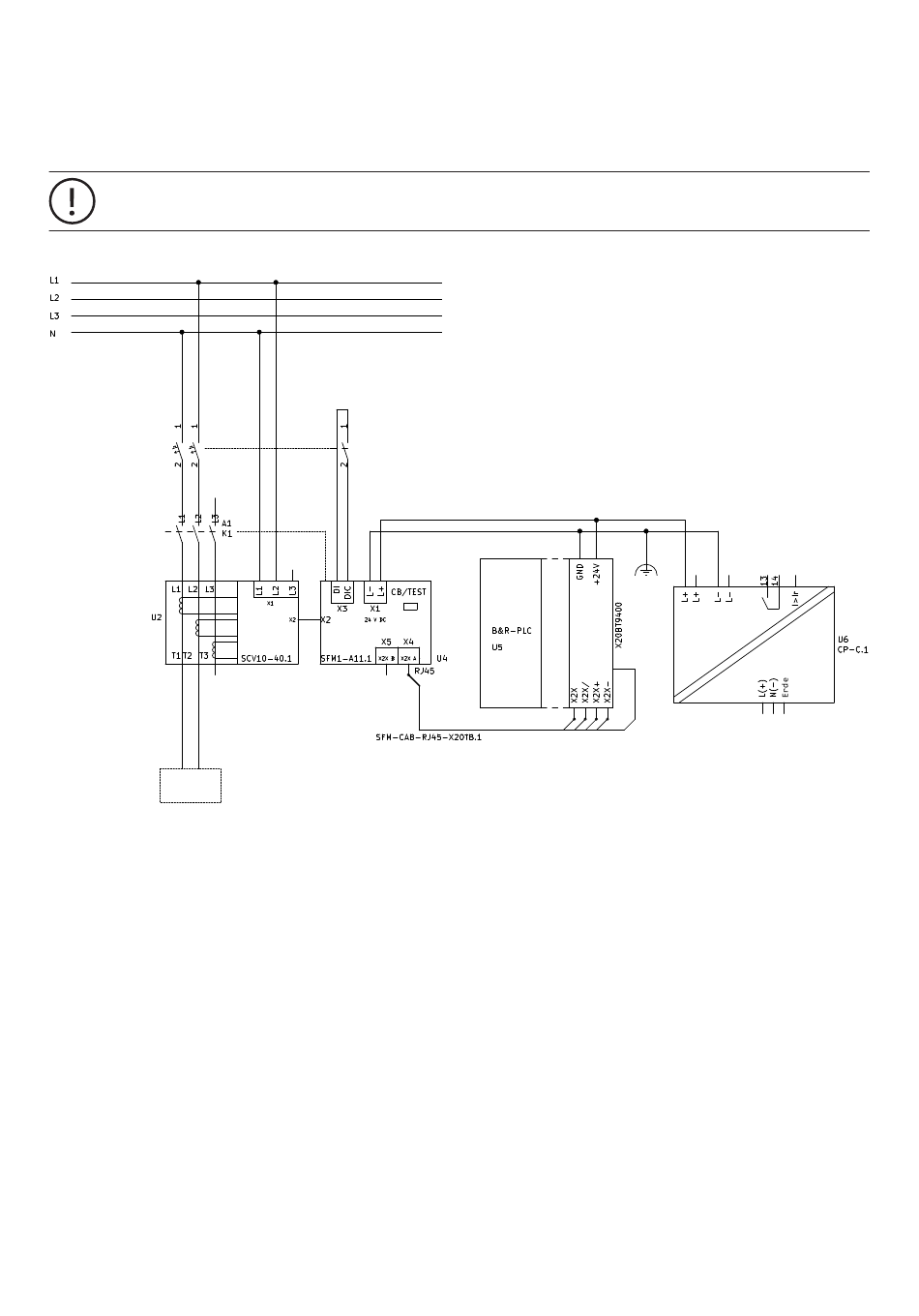

10: Prinzip-Stromlaufplan für eine zweipolige Last.
Schirm
23
