NOVOLINK – INTELLIGENTE FUNKTIONS- UND SENSOR-MODULE FÜR AF-SCHÜTZE HANDBUCH
—
3. Systembeschreibung
3.1
Übersicht
Dieses Handbuch beschreibt das Intelligente Funktionsmodul SFM1 und das optionale Sensormodul SCV10-40.
Das SFM1 ermöglicht die Fernsteuerung und -überwachung von AF-Schützen über den X20-Bus aus einer B&R SPS heraus.
Das optionale Spannungs- und Stromsensormodul SCV10-40 kann an das SFM1-Modul angeschlossen werden und bietet
Funktionen für Motor- und Anwendungsschutz.
Die folgende Abbildung zeigt die Hauptkomponenten und deren mögliche Kombination für komplette Motorstartlösungen.
—

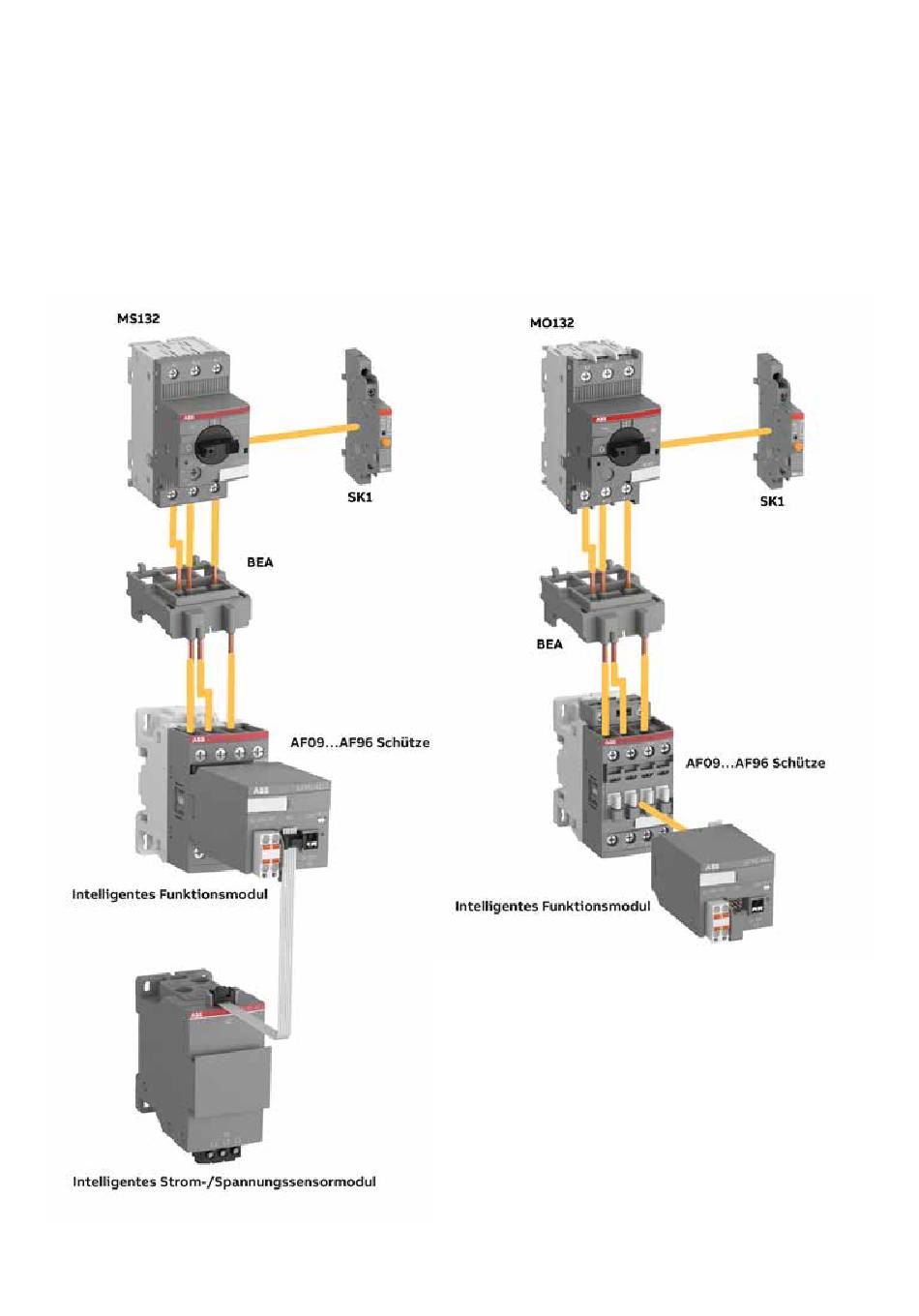

01: Auf der linken Seite ist eine komplette Lösung dargestellt, bestehend aus einem Direktstarter (Direct Online Starter, DOL) mit einem MO132 als Kurzschluss-
schutzgerät, AF-Schütz, SK1, intelligentem Funktionsmodul (SFM) und einem intelligenten Strom-/Spannungssensormodul (SCV), einschließlich der kompletten
Motorschutzfunktionen. Rechts ist eine Basislösung mit MS132 für den Motorschutz und ein Smart Function-Modul (SFM) für die Fernsteuerung dargestellt.
