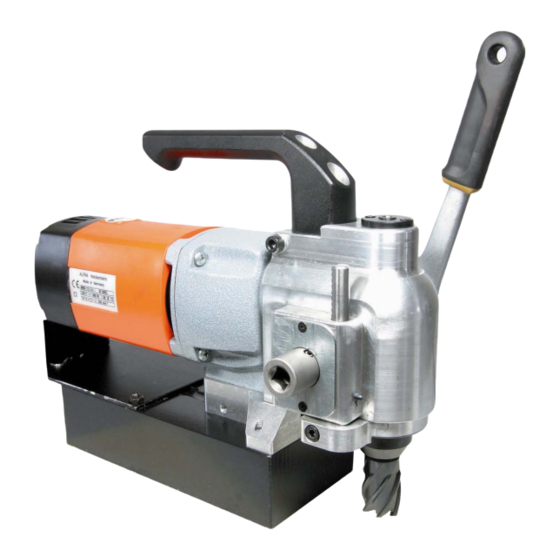

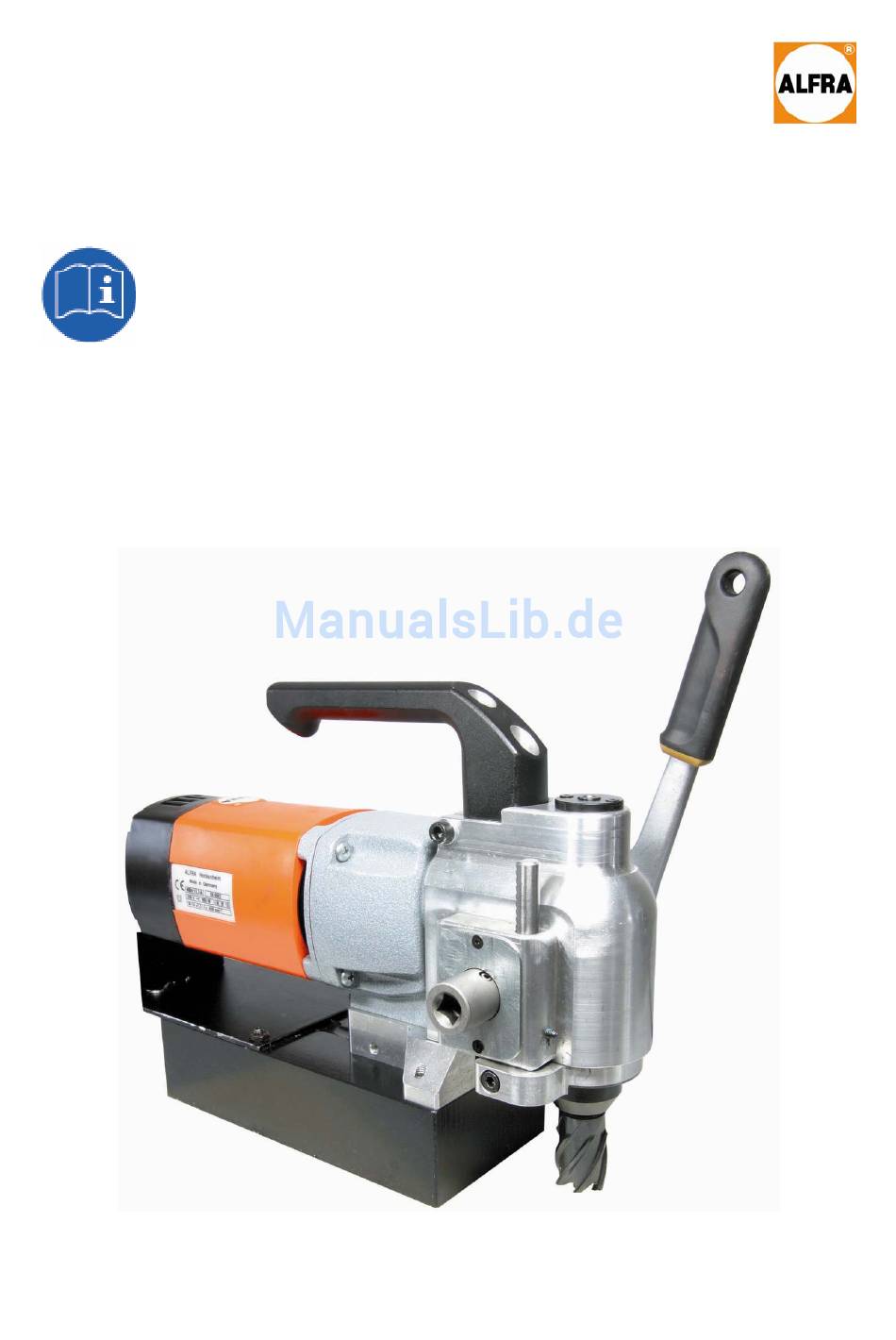

- Seite 1 ALFRA ROTABEST Winkelbohrmaschine V 32 Metallkernbohrmaschine Bedienungsanleitung Januar 2007...
-
Seite 2: Technische Daten
1. Technische Daten Artikel – Nr.: 18710 Bezeichnung: ALFRA Rotabest Winkelbohrmaschine V 32 Leistungsaufnahme: 900 Watt Lastdrehzahl: -min Werkzeugaufnahme: 19 mm Weldon Kühlmittelzufuhr: integriert, automatisch von oben durch die Spindel Spannung: 230 V / 110 V (auf Anfrage) Magnethaftkraft: 12000 N Bohrleistung Kernbohrer: 12 –... -
Seite 3: Gerätebeschreibung
2. Gerätebeschreibung A) Antriebsmotor B) Ratschenschlüssel für Vor-/Rückhub, verstellbar rechts und links C) Bedienfeld D) Magnetfuß E) Weldonaufnahme F) Zahnstangen Vor-/Rückhub G) Tragegriff, durch Entfernen kann die Gesamthöhe nochmals auf 185 mm reduziert werden. H) Anschluss für Kühlmittelschlauch beweglich... -
Seite 4: Bestimmungsgemäße Verwendung
Handwerk, zum Bohren von Materialien mit magnetisierbarer Oberfläche mit Kernbohrern 12 – 32 mm Ø, Senken bis 32 mm Ø. Die Winkelbohrmaschine V 32 wurde entwickelt für engste Platzverhältnisse. Überall dort einsetzbar, wo normale Metallkernbohrmaschinen auf Grund ihrer Bauhöhe ausscheiden. -
Seite 5: Sicherheitshinweise
5. Vor Inbetriebnahme: Bedienungsanleitung lesen Sicherheitshinweise beachten! 6. Sicherheitshinweise Verletzungsgefahr Bei Bohren an Wänden und Decken muss die Metallkernbohrmaschinen durch den mitgelieferten Sicherheitsgurt abgesichert werden. Die Magnethaftkraft bleibt bei einer Stromunterbrechung nicht erhalten. Der ausgebohrte Kern wird automatisch vom Auswerferstift ausgestoßen. Unfallgefahr! Der Auswerferstift kann bei unsachgemäßer Handhabung brechen. -
Seite 6: Ein- Und Ausschalten
Vor allen Arbeiten Kühlmitteleinrichtung zur Unterstützung der Kühlung montieren. Zur Standzeitverlängerung der Kernbohrer schließen Sie die Kühlmittel-Druckflasche mit Schlauch am beweglichen Nippel der V 32 an und setzen Sie ein Kühlmittel mit entsprechender Viskosität ein. Der Bohrkern wird abgekühlt und bleibt nicht im Kernbohrer stecken. - Seite 7 rote Taste rechts = Magnet aus • Bei Arbeiten an Wänden und Decken die Bohreinheit mit Sicherheitsgurt sichern. 10. Werkzeug wechseln Arbeiten mit Kernbohrern • Auswerferstift (Zentrierstift) in den Kernbohrer einsetzen. • Die Kernbohrer mit Weldonschaft werden mit den Klemmschrauben (DIN 913) auf den beiden Spannflächen festgespannt.
-
Seite 8: Reinigen Und Pflegen
Kühlmittelflüssigkeit vom Schaltkasten fernhalten. Seitliche Führungs-Zahnstangen regelmäßig reinigen und ölen. Nach ca. 250 Betriebsstunden sollten die Kohlebürsten ausgetauscht werden. Nach Arbeitsbeendigung empfehlen wir, die Metallkernbohrmaschine V 32 im Transportkoffer aufzubewahren. 13. Warten und Reparieren a) Warten, prüfen und reparieren dürfen nur Elektrofachkräfte nach den im jeweiligen Land gültigen Vorschriften. -
Seite 9: Zubehör Kernbohrer
Ø 28 1901028025 Ø 28 1902028025 Ø 29 1901029025 Ø 29 1902029025 Ø 30 1901030025 Ø 30 1902030025 Ø 31 1901031025 Ø 31 1902031025 Ø 32 1901032025 Ø 32 1902032025 Zentrier- und Auswerferstift , Artikel-Nr. 1924500 Alfra Magnet Späneheber, Artikel-Nr. 18654... -
Seite 10: Garantie
15. Garantie Für ALFRA Rotabest Metallkernbohrmaschinen leisten wir Garantie gemäß den gesetzlichen und länderspezifischen Bestimmungen (Nachweis durch Rechnung). 16. CE-Konformität Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit den folgenden Normen und normativen Dokumenten übereinstimmt: Richtlinie 89/392/EWG, 91/368/EWG DIN EN 292 T.1 u. 2 DIN EN 90204 T.1...
