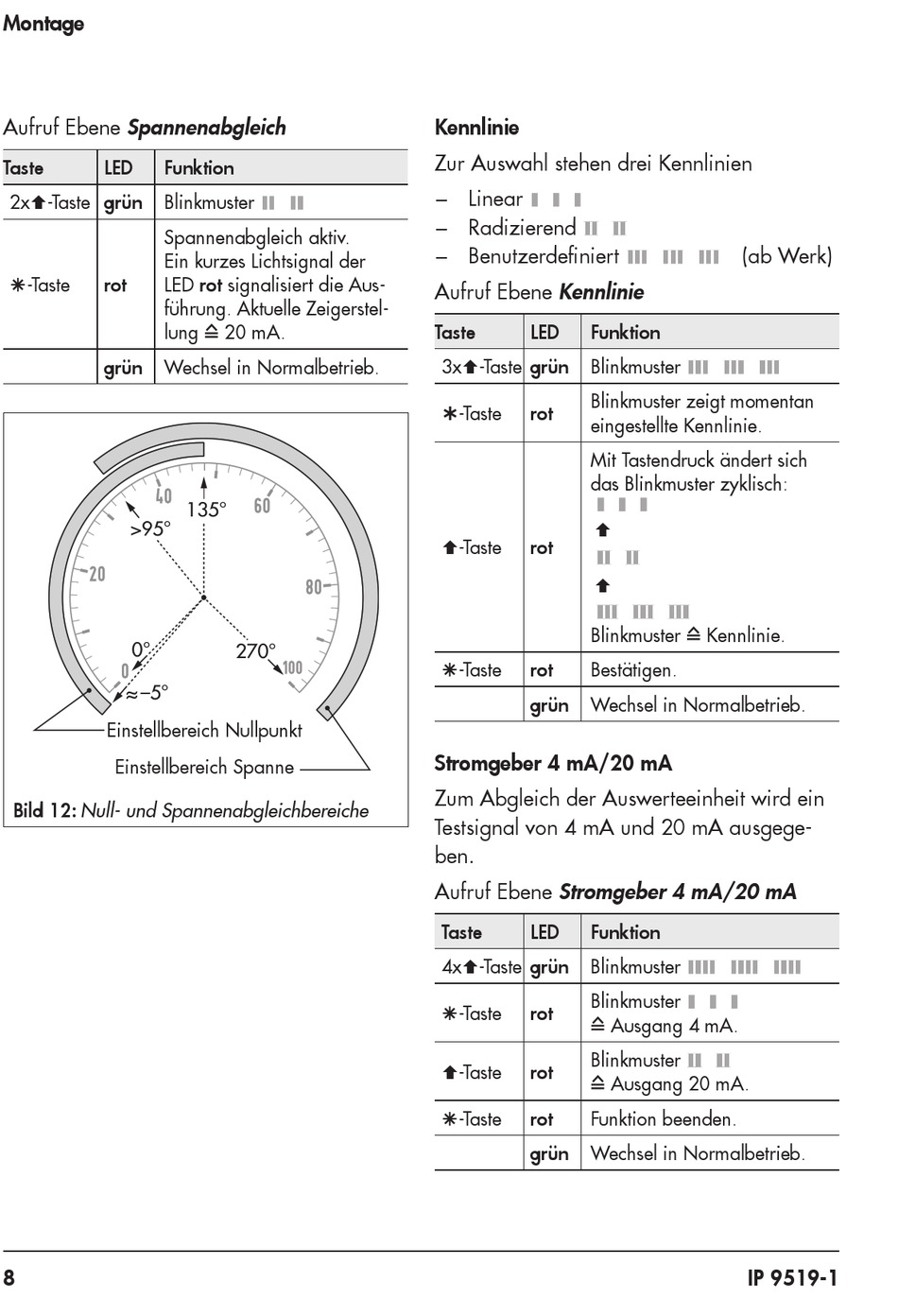

Samson 9519 Einbau- Und Bedienungsanleitung Seite 8

Montage
Aufruf Ebene Spannenabgleich
Taste LED Funktion
2x-Taste grün
Blinkmuster
Spannenabgleich aktiv.
Ein kurzes Lichtsignal der
rot
LED rot signalisiert die Aus-
-Taste
führung. Aktuelle Zeigerstel-
lung
grün
Wechsel in Normalbetrieb.
>95°
0°
≈ –5°
Einstellbereich Nullpunkt
Einstellbereich Spanne
Bild 12: Null- und Spannenabgleichbereiche
8
=
20 mA.
135°
270°
Kennlinie
Zur Auswahl stehen drei Kennlinien
− Linear
− Radizierend
− Benutzerdefiniert
Aufruf Ebene Kennlinie
Taste LED Funktion
3x-Taste grün Blinkmuster
Blinkmuster zeigt momentan
rot
-Taste
eingestellte Kennlinie.
Mit Tastendruck ändert sich
das Blinkmuster zyklisch:

rot
-Taste

Blinkmuster
rot
Bestätigen.
-Taste
grün Wechsel in Normalbetrieb.
Stromgeber 4 mA/20 mA
Zum Abgleich der Auswerteeinheit wird ein
Testsignal von 4 mA und 20 mA ausgege-
ben.
Aufruf Ebene Stromgeber 4 mA/20 mA
Taste LED Funktion
4x-Taste grün Blinkmuster
Blinkmuster
rot
-Taste
=
Blinkmuster
rot
-Taste
=
rot
Funktion beenden.
-Taste
grün
Wechsel in Normalbetrieb.
(ab Werk)
=
Kennlinie.
Ausgang 4 mA.
Ausgang 20 mA.
