Aufbau und Wirkungsweise

2 Aufbau und Wirkungsweise
Das Optionsmodul ergänzt den Differenz-
druck- und Durchfl ussmesser Media 5 um ei-
ne 4-bis-20-mA-Stromschleife. Sie ermög-
licht die elektronische Weiterverarbeitung
des Messwerts für Mess- und Regelaufga-
ben. Der druckproportionale Schleifenstrom
wird berührungs- und rückwirkungsfrei aus
der Zeigerstellung des Media 5 ermittelt.
Das Optionsmodul wird in den Media 5 ein-
gebaut. Bei einer gemeinsamen Bestellung
mit dem Media 5 ist er bereits ab Werk ein-
gebaut, ansonsten kann er kundenseitig
nachgerüstet werden.
4
6

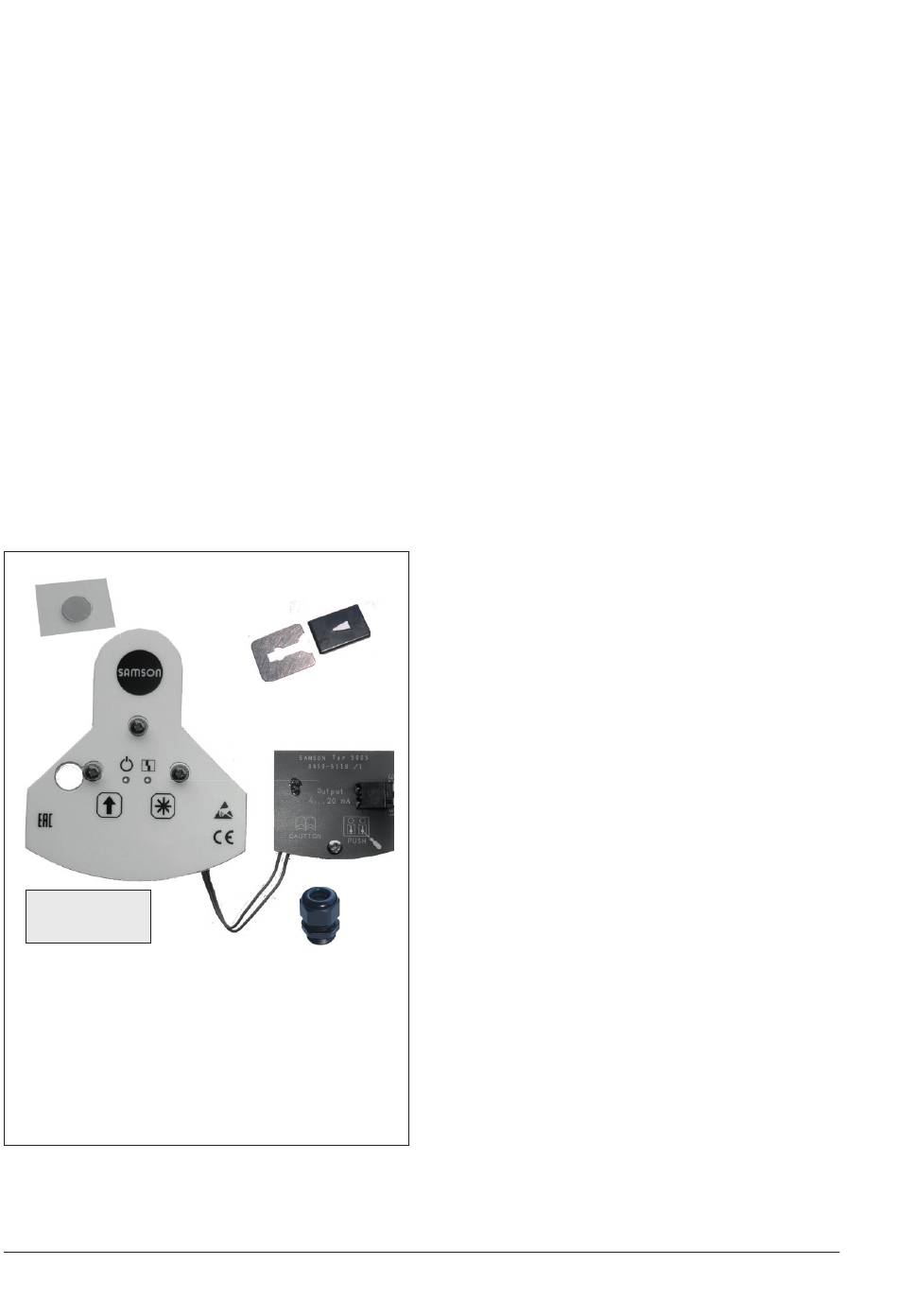

Typenschild
(Aufkleber)
1 Leiterplatte mit Bedienelementen
2 Anschlussplatine
3 Magnetsystem mit Gegenplatte
4 Klebepunkt auf Trägerfolie
5 PG-Verschraubung
6 Typenschild (Aufkleber)
Bild 1: Optionsmodul Stromausgang
2
3
1
2
5
Hinweise zum Explosionsschutz
Das Optionsmodul ist in zwei verschiedenen
Ausführungen erhältlich.
Für die Ausführung mit Ex-Schutz
(100049064) gilt:
1. Bei Arbeiten an Optionsmodulen in ex-
plosionsgeschützter Ausführung müssen
die Personen eine Ausbildung oder Un-
terweisung bzw. eine Berechtigung zum
Arbeiten an explosionsgeschützten Gerä-
ten in explosionsgefährdeten Anlagen
haben.
2. Die Versorgung der Stromschleife darf
ausschließlich über ein Speisegerät erfol-
gen, das über eine gleich- oder höher-
wertige Ex-Zulassung verfügt und dessen
elektrische Anschlusswerte geringer oder
identisch mit denen im Ex-Zertifi kat des
Typs 5005-3 sind.
3. Die Betriebserlaubnis des Optionsmoduls
im explosionsgefährdeten Bereich erlischt
bei nachfolgenden Ereignissen:
Einer der im Ex-Zertifi kat genannten
–
zulässigen elektrischen Werte wird
– auch nur kurzzeitig – überschrit-
ten. Um das Optionsmodul in sol-
chen Fällen weiterhin im explosions-
gefährdeten Bereich betreiben zu
können, muss SAMSON oder eine
andere befähigte Person den Nach-
weis erbringen, dass alle Schutzein-
richtungen innerhalb des Geräts
bzw. des Moduls uneingeschränkt
wirksam sind.
