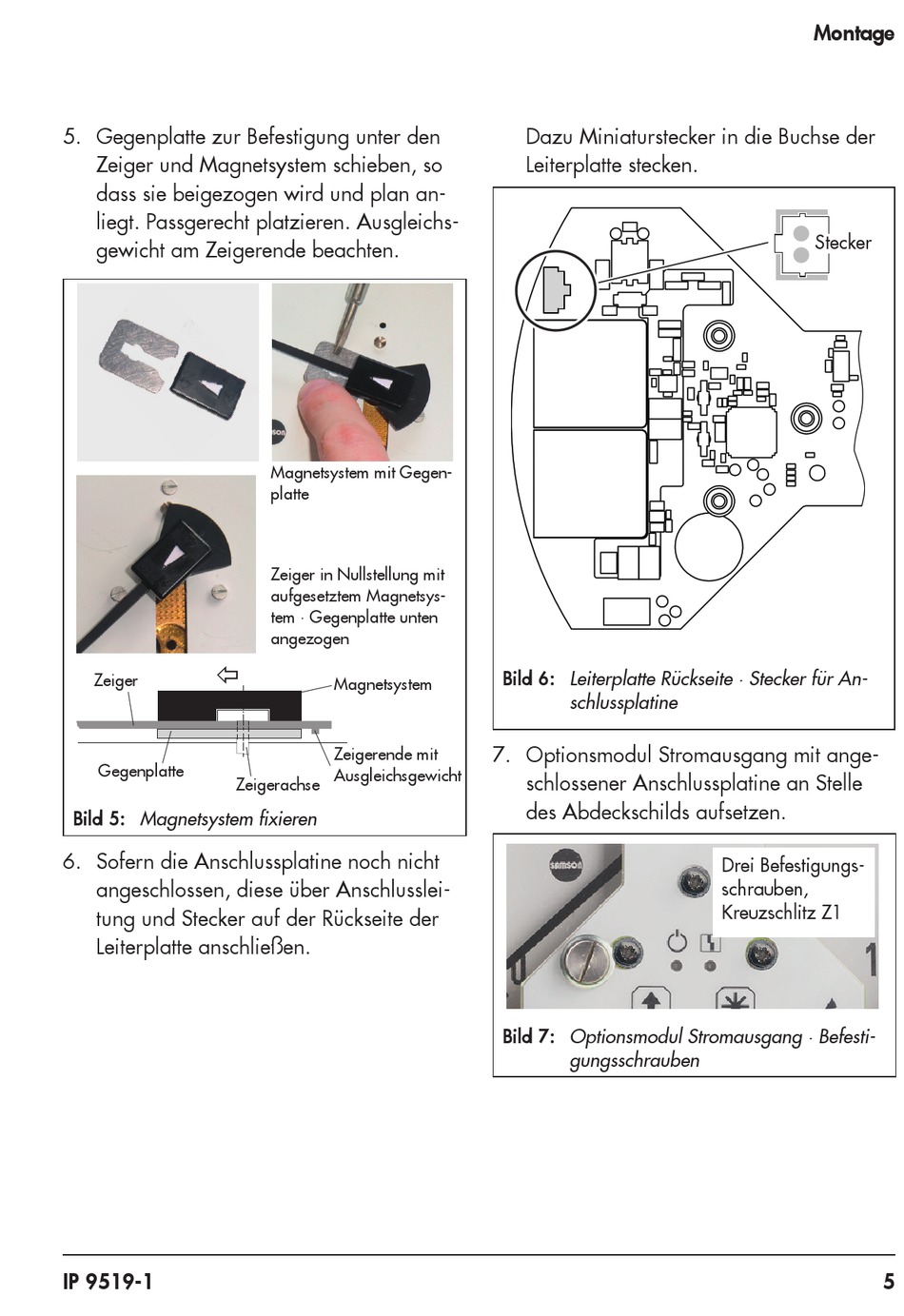

Samson 9519 Einbau- Und Bedienungsanleitung Seite 5

5. Gegenplatte zur Befestigung unter den
Zeiger und Magnetsystem schieben, so
dass sie beigezogen wird und plan an-
liegt. Passgerecht platzieren. Ausgleichs-
gewicht am Zeigerende beachten.

Zeiger
Gegenplatte
Bild 5: Magnetsystem fi xieren
6. Sofern die Anschlussplatine noch nicht
angeschlossen, diese über Anschlusslei-
tung und Stecker auf der Rückseite der
Leiterplatte anschließen.
IP 9519-1
Magnetsystem mit Gegen-
platte
Zeiger in Nullstellung mit
aufgesetztem Magnetsys-
tem · Gegenplatte unten
angezogen
Magnetsystem
Zeigerende mit
Ausgleichsgewicht
Zeigerachse
Dazu Miniaturstecker in die Buchse der
Leiterplatte stecken.
Bild 6: Leiterplatte Rückseite · Stecker für An-
schlussplatine
7. Optionsmodul Stromausgang mit ange-
schlossener Anschlussplatine an Stelle
des Abdeckschilds aufsetzen.
Bild 7: Optionsmodul Stromausgang · Befesti-
gungsschrauben
Montage
Stecker
Drei Befestigungs-
schrauben,
Kreuzschlitz Z1
