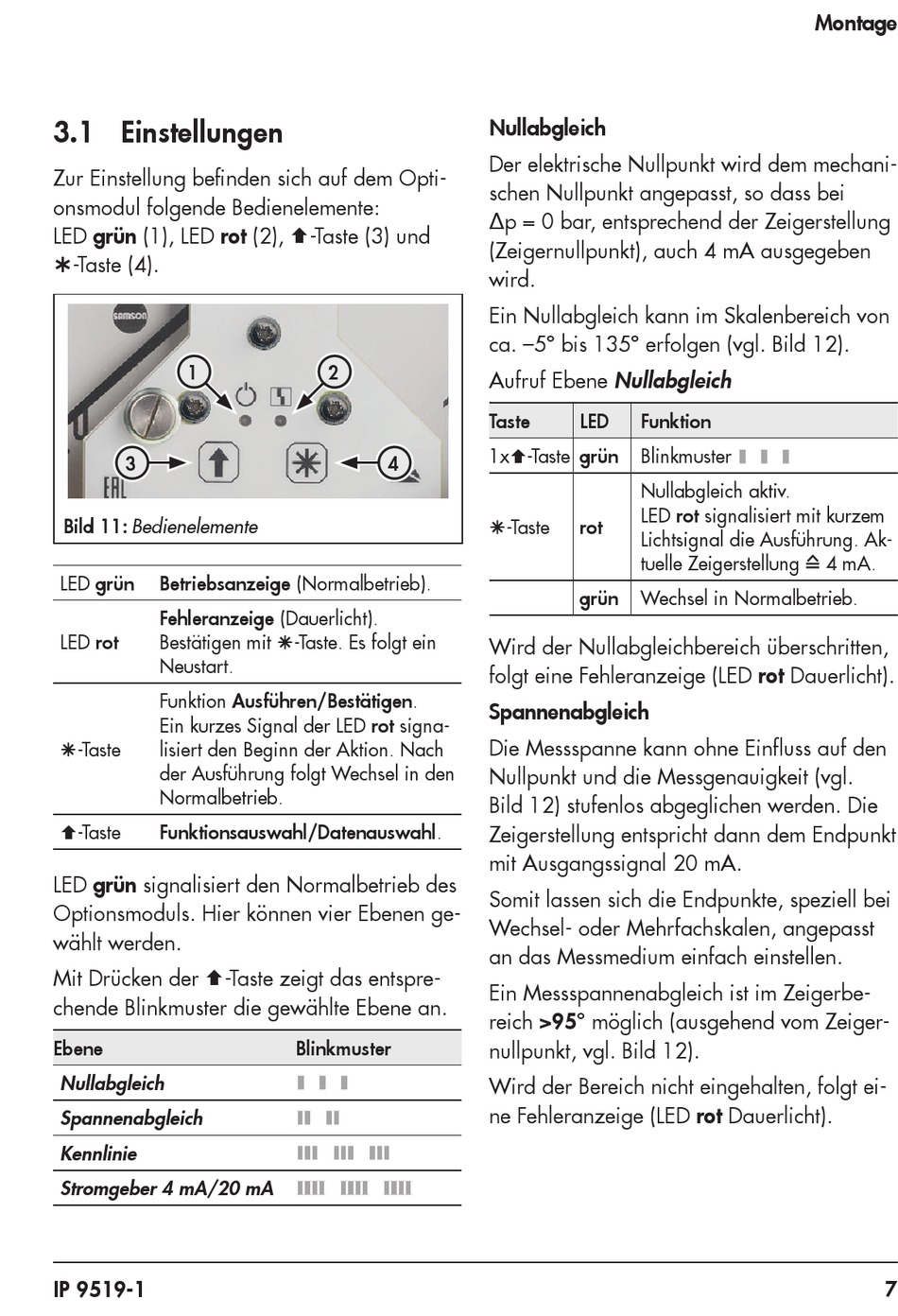

3.1 Einstellungen
Zur Einstellung befinden sich auf dem Opti-
onsmodul folgende Bedienelemente:
LED grün (1), LED rot (2), -Taste (3) und
-Taste (4).
1
3
Bild 11: Bedienelemente
LED grün
Betriebsanzeige (Normalbetrieb).
Fehleranzeige (Dauerlicht).
LED rot
Bestätigen mit -Taste. Es folgt ein
Neustart.
Funktion Ausführen/Bestätigen.
Ein kurzes Signal der LED rot signa-
lisiert den Beginn der Aktion. Nach
-Taste
der Ausführung folgt Wechsel in den
Normalbetrieb.
Funktionsauswahl/Datenauswahl.
-Taste
LED grün signalisiert den Normalbetrieb des
Optionsmoduls. Hier können vier Ebenen ge-
wählt werden.
Mit Drücken der -Taste zeigt das entspre-
chende Blinkmuster die gewählte Ebene an.
Ebene
Nullabgleich
Spannenabgleich
Kennlinie
Stromgeber 4 mA/20 mA
IP 9519-1
2
4
Blinkmuster
Nullabgleich
Der elektrische Nullpunkt wird dem mechani-
schen Nullpunkt angepasst, so dass bei
Δp = 0 bar, entsprechend der Zeigerstellung
(Zeigernullpunkt), auch 4 mA ausgegeben
wird.
Ein Nullabgleich kann im Skalenbereich von
ca. –5° bis 135° erfolgen (vgl. Bild 12).
Aufruf Ebene Nullabgleich
Taste
LED
Funktion
1x-Taste grün
Blinkmuster
Nullabgleich aktiv.
LED rot signalisiert mit kurzem
rot
-Taste
Lichtsignal die Ausführung. Ak-
tuelle Zeigerstellung
grün
Wechsel in Normalbetrieb.
Wird der Nullabgleichbereich überschritten,
folgt eine Fehleranzeige (LED rot Dauerlicht).
Spannenabgleich
Die Messspanne kann ohne Einfluss auf den
Nullpunkt und die Messgenauigkeit (vgl.
Bild 12) stufenlos abgeglichen werden. Die
Zeigerstellung entspricht dann dem Endpunkt
mit Ausgangssignal 20 mA.
Somit lassen sich die Endpunkte, speziell bei
Wechsel- oder Mehrfachskalen, angepasst
an das Messmedium einfach einstellen.
Ein Messspannenabgleich ist im Zeigerbe-
reich >95° möglich (ausgehend vom Zeiger-
nullpunkt, vgl. Bild 12).
Wird der Bereich nicht eingehalten, folgt ei-
ne Fehleranzeige (LED rot Dauerlicht).
