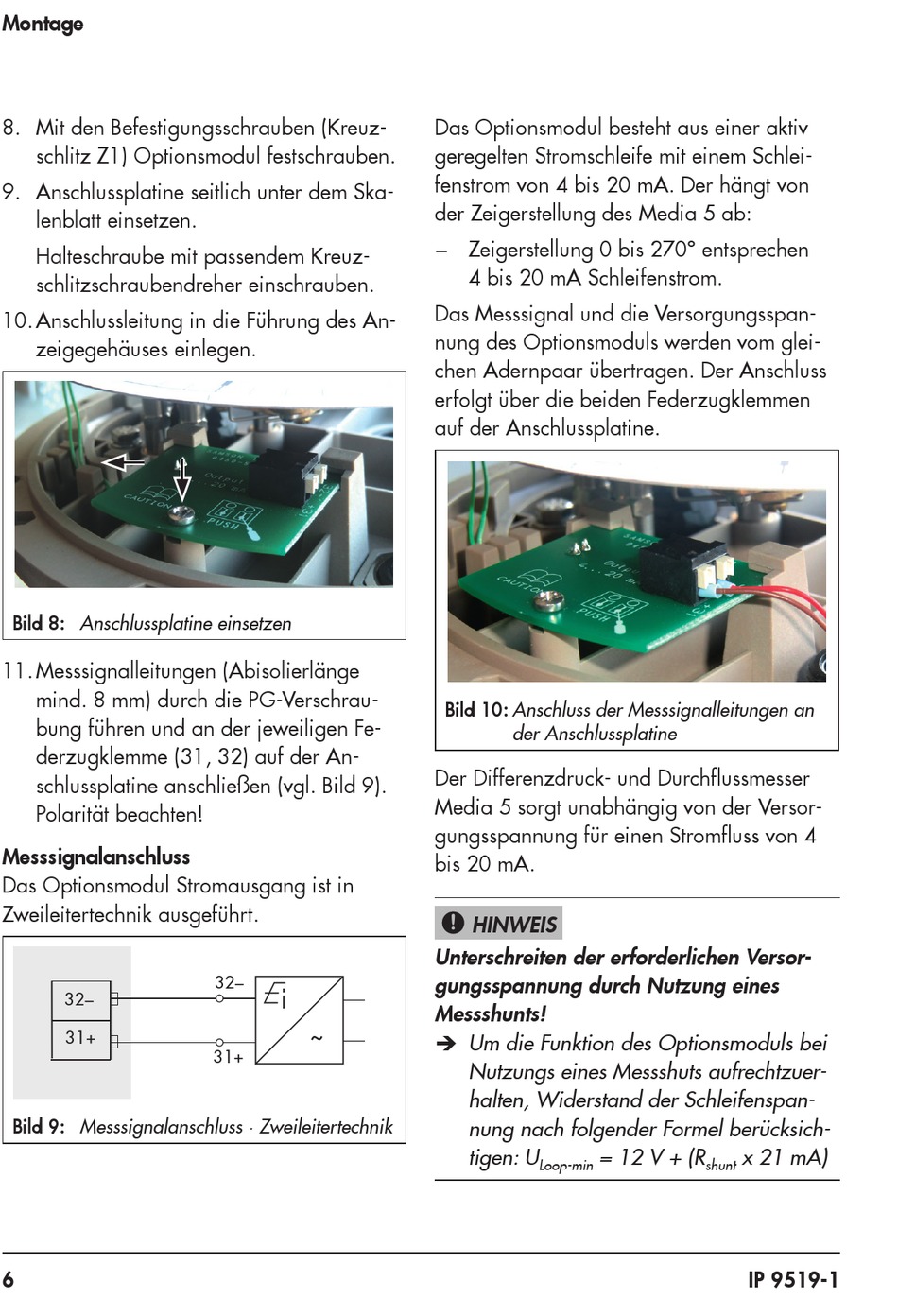

Montage
8. Mit den Befestigungsschrauben (Kreuz-
schlitz Z1) Optionsmodul festschrauben.
9. Anschlussplatine seitlich unter dem Ska-
lenblatt einsetzen.
Halteschraube mit passendem Kreuz-
schlitzschraubendreher einschrauben.
10. Anschlussleitung in die Führung des An-
zeigegehäuses einlegen.
Bild 8: Anschlussplatine einsetzen
11. Messsignalleitungen (Abisolierlänge
mind. 8 mm) durch die PG-Verschrau-
bung führen und an der jeweiligen Fe-
derzugklemme (31, 32) auf der An-
schlussplatine anschließen (vgl. Bild 9).
Polarität beachten!
Messsignalanschluss
Das Optionsmodul Stromausgang ist in
Zweileitertechnik ausgeführt.
32–
31+
Bild 9: Messsignalanschluss · Zweileitertechnik
6
32–
~
31+
Das Optionsmodul besteht aus einer aktiv
geregelten Stromschleife mit einem Schlei-
fenstrom von 4 bis 20 mA. Der hängt von
der Zeigerstellung des Media 5 ab:
− Zeigerstellung 0 bis 270° entsprechen
4 bis 20 mA Schleifenstrom.
Das Messsignal und die Versorgungsspan-
nung des Optionsmoduls werden vom glei-
chen Adernpaar übertragen. Der Anschluss
erfolgt über die beiden Federzugklemmen
auf der Anschlussplatine.
Bild 10: Anschluss der Messsignalleitungen an
der Anschlussplatine
Der Differenzdruck- und Durchflussmesser
Media 5 sorgt unabhängig von der Versor-
gungsspannung für einen Stromfluss von 4
bis 20 mA.
HINWEIS
!
Unterschreiten der erforderlichen Versor-
gungsspannung durch Nutzung eines
Messshunts!
Î Um die Funktion des Optionsmoduls bei
Nutzungs eines Messshuts aufrechtzuer-
halten, Widerstand der Schleifenspan-
nung nach folgender Formel berücksich-
tigen: U = 12 V + (R
Loop-min
x 21 mA)
shunt
IP 9519-1
