1. INSTALLATION DER GERÄTE
1.1 Bediengerät FAP-7001/FAP-7011
• Das Bediengerät kann auf drei Weisen installiert werden:
• Oberflächenmontage (an der Frontplatte oder an der Rückplatte befestigt (nur FAP-7011))
• Tischmontage und
• Bündige Montage (Optionales Kit erforderlich sowie Anleitung, separat erhältlich).
Bei der Auswahl eines Montageortes für das Bediengerät sind die folgenden Punkte zu
beachten:
• Wählen Sie einen gut belüfteten Montageort.
• Stöße und Vibrationen müssen auf ein Minimum begrenzt werden.
• Wenn das System nicht genutzt wird, sollte das Display mit der mitgelieferten
Abdeckung geschützt werden.
• Installieren Sie das Sichtgerät nicht unter Plexiglas oder einem anderen
abschirmenden Material. Unter Plexiglas kann es zu Hitze- und zu Feuchtigkeitsstaus
kommen; darüber hinaus bündelt das Material das Sonnenlicht und leitet es verstärkt
auf die Displayoberfläche.
• Lassen Sie neben und hinter dem Gerät ausreichend Platz für Wartung und Prüfung.
Achten Sie auf einen ausreichenden Kabelzuschlag. Empfohlene Angaben für den
Freiraum für die Wartung finden Sie in der Umrisszeichnung.
• Halten Sie die Sicherheitsabstände für Kompasse ein, die in den Sicherheitshinweisen
auf Seite i genannt werden, um Störungen von Magnetkompassen zu vermeiden.

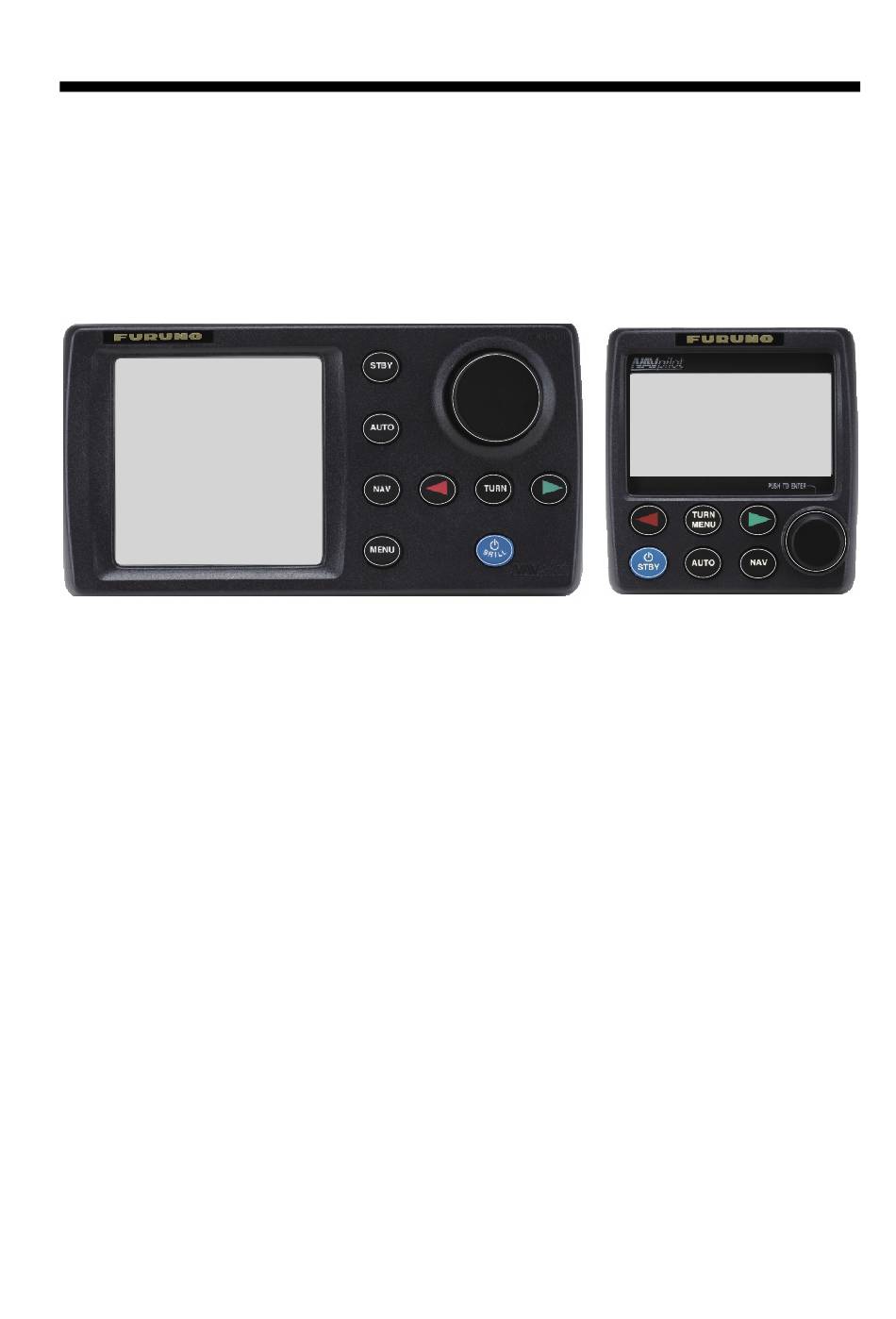

Bediengerät-FAP-7001 Bediengerät FAP-7011
