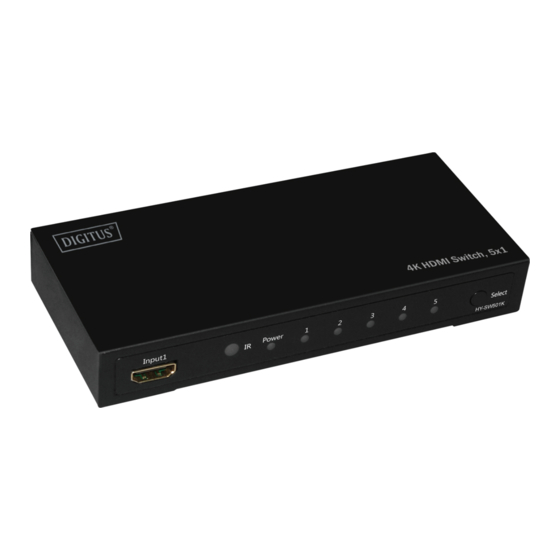

Digitus DS-49304 Kurzanleitung
4k hdmi-switch 5x1
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DS-49304
Inhaltszusammenfassung für Digitus DS-49304
- Seite 1 4K HDMI-Switch 5x1 Kurzanleitung zur Installation DS-49304...
-
Seite 2: Ausstattungsdetails
EINFÜHRUNG: Dieses Gerät ist ein intelligenter 4K2K HDMI 5 x 1 Verstärker-Switch. Es können fünf HDMI-Quellgeräte abwechselnd auf einem HD-Monitor oder Projektor angezeigt werden. Sie genießen einem einzigen Tastendruck Spitzentechnologie und einfaches Umschalten. Dieser intelligente Umschalter unterscheidet sich völlig von anderen Umschaltern. Er besitzt auf der Vorderseite einen Eingangsanschluss. -
Seite 3: Anschlussdiagramm
ANSCHLUSS UND INBETRIEBNAHME: 1) Verbinden Sie die Eingangsbuchsen des Switches mit jeweils einem HDMI-Quellgerät. (Die Eingangskabel sind optional). Bitte beachten Sie den Abschnitt Anschluss-Diagramm. 2) Verbinden Sie die Ausgangsbuchse des Switches mit einem HD-Anzeigegerät. 3) Verbinden Sie die Gleichstromseite (DC) der 5 V-Stromversorgung mit dem HDMI-Switch und schließen Sie dann die Wechselstromseite (AC) des Netzadapters an eine Netzsteckdose an. -
Seite 4: Technische Daten
TECHNISCHE DATEN: Signal-Eingänge/-Ausgänge DDC-Signaleingang 5 Volt p-p (TTL) Maximaler Bereich bei 3840 x 2160 bei 30 Hz Einzelanschluss Videoausgabe HDMI Betriebsfrequenz Vertikaler Frequenzbereich 50/60 Hz Video-Verstärkerbandbreite 3,4 Gbit/s/340 MHz Auflösungen (HDTV) Interlaced (50 & 60 Hz) 480i, 576i, 1080i Progressive (50 & 60 Hz) 480p, 576p, 720p, 1080p Progressive (30 Hz) 2160P... - Seite 5 Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher). Das Gerät wurde getestet und liegt innerhalb der Grenzen für Computerzubehör der Klasse B gemäß...
