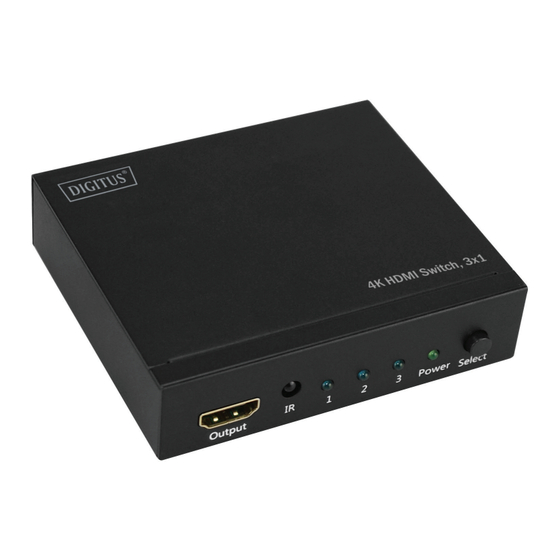

- Seite 1 4K HDMI-Switch 3x1 Kurzanleitung zur Installation DS-48304...
-
Seite 2: Ausstattungsdetails
EINFÜHRUNG: Dieses Gerät ist ein intelligenter 4K2K HDMI 3 x 1 Verstärker-Switch. Es können drei HDMI-Quellgeräte abwechselnd auf einem HD-Monitor oder Projektor angezeigt werden. Sie genießen einem einzigen Tastendruck Spitzentechnologie und einfaches Umschalten. Dieser intelligente Umschalter unterscheidet sich völlig von anderen Umschaltern. Er besitzt auf der Vorderseite einen Eingangsanschluss. -
Seite 3: Anschlussdiagramm
2) Verbinden Sie die Ausgangsbuchse des Switches mit einem HD-Anzeigegerät. 3) Verbinden Sie die Gleichstromseite (DC) der 5 V-Stromversorgung mit dem HDMI-Switch und schließen Sie dann die Wechselstromseite (AC) des Netzadapters an eine Netzsteckdose an. 4) Schalten Sie das Gerät ein. Achtung: Die Kabel vorsichtig einstecken oder herausziehen. -
Seite 4: Technische Daten
TECHNISCHE DATEN: Signal-Eingänge/-Ausgänge DDC-Signaleingang 5 Volt p-p (TTL) Maximaler Bereich bei 3840 x 2160 bei 30 Hz Einzelanschluss Videoausgabe HDMI Betriebsfrequenz Vertikaler Frequenzbereich 50/60 Hz Video-Verstärkerbandbreite 3,4 Gbit/s/340 MHz Auflösungen (HDTV) Interlaced (50 & 60 Hz) 480i, 576i, 1080i Progressive (50 & 60 Hz) 480p, 576p, 720p, 1080p Progressive (30 Hz) 2160P... - Seite 5 Hinweis: Bei falscher Installation und unsachgemäßem Gebrauch im Wohnbereich kann das Gerät Störungen bei Rundfunkgeräten und anderen elektronischen Geräten verursachen. Ein sachgemäßer Gebrauch liegt vor, wenn das Gerät, soweit durchführbar, mit geschirmten Anschlusskabeln betrieben wird (bei Netzwerkprodukten zusätzlich geschirmter Kabel der Kategorie 5e und höher). Das Gerät wurde getestet und liegt innerhalb der Grenzen für Computerzubehör der Klasse B gemäß...
