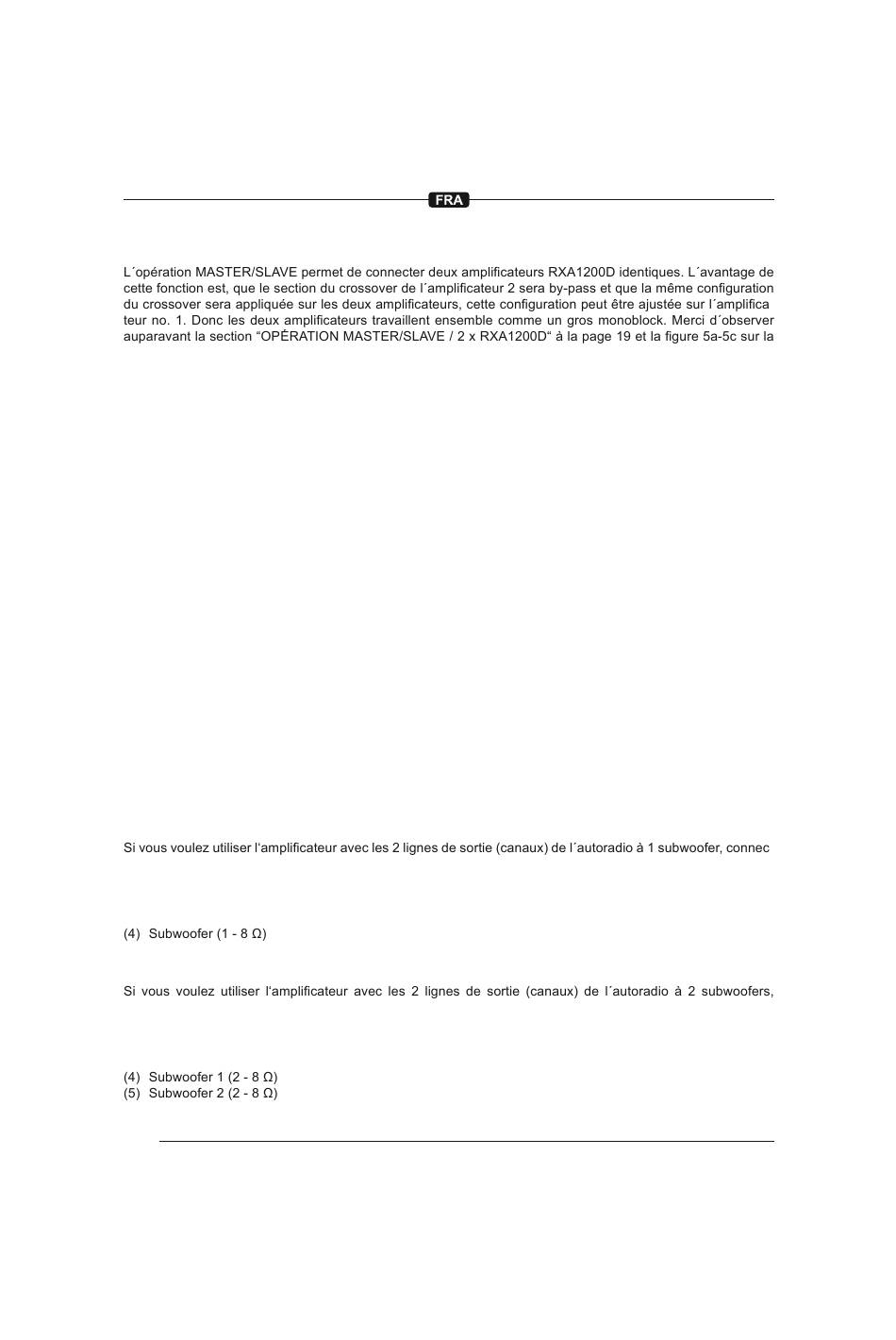

OPÉRATION MASTER/SLAVE
page 37.
FIGURES
(P. 34-38)
BRANCHEMENTS ET ÉLÉMENTS DES RÉGLAGE (FIG. 1)
(1) LED de protection/d´alimentation
(2) Connecteur pour la commande à distance de basses
(3) Régulateur de niveau de basses
(4) Régulateur de la fréquence de recouvrement pour le passe-bas
(5) Régulateur de la fréquence de recouvrement pour le sub sonic
(6) Régulateur de phase
(7) Régulateur de niveau d'entrée
(8) Entrées de audio L/R
(9) Sortie de audio (OUT MASTER) conduisant à un RXA1200D supplémentaire
Entrée de audio (IN SLAVE) provenant d'un RXA1200D supplémentaire
ALIMENTATION ELECTRIQUE ET ENCLENCHEMENT (FIG. 2)
(1) Bornes de branchement GND pour la masse
(2) Bornes de branchement REM pour l'enclenchement
(3) Bornes de branchement +12 V pour la batterie
(4) Batterie
(5) Fusible en ligne (non inclus)
(6) Pour la prise de l´autoradio ou d´antenne
(7) Fusible
FONCTIONNEMENT 1 CANAL MONO / 1 x SUBWOOFER (FIG. 3)
ter l´installation suivante :
(1) Commande à distance de basses
(2) Vers l'autoradio, sortie gauche ou sortie subwoofer
(3) Vers l'autoradio, sortie droite ou sortie subwoofer
FONCTIONNEMENT 1 CANAL MONO / 2 x SUBWOOFERS (FIG. 4)
connecter l´installation suivante:
(1) Commande à distance de basses
(2) Vers l'autoradio, sortie gauche ou sortie subwoofer
(3) Vers l'autoradio, sortie droite ou sortie subwoofer
