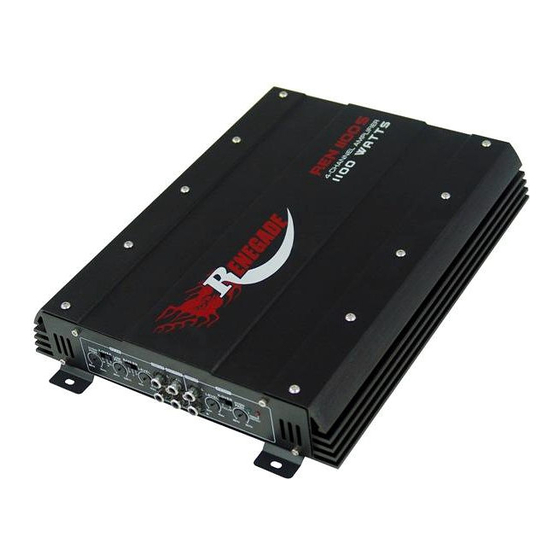

Inhaltszusammenfassung für Renegade REN 550S
- Seite 1 Vers. 1.2...
-
Seite 2: Inhaltsverzeichnis
Content Page Specifications General Installation Notes Installation Electrical Connection Input Connections & Functions Speaker Connections REN550S Speaker Connections REN1100S Troubleshooting Deutsche Bedienungsanleitung ab Seite 9... -
Seite 3: Specifications
Specifications REN 550 S Output power 14.4 Volt 2 x 75 Watts @ 4 Ohms RMS 2 x 150 Watts @ 4 Ohms MAX 2 x 135 Watts @ 2 Ohms RMS 2 x 275 Watts @ 2 Ohms MAX Loudspeaker impedance (stereo) 2-16 Ohm Frequency response... -
Seite 4: General Installation Notes
General Installation Notes The amplifier is generally mounted in the rear trunk area but can be mounted in any convenient area such as beneath a seat. Please be sure to locate this unit where you have reasonable air circulation and protection from moisture. When considering the mounting location you should minimize the length of the power and speaker leads. -
Seite 5: Input Connections & Functions
Input Connections & Functions REN 550 S INPUT OUTPUT ADJUST PANEL HI INPUT BASS EQ X-OVER HIGH LEVEL PASS PASS + - - + FULL HP 50 Hz 250 Hz 80 Hz 2 kHz Low Level RCA Cinch Inputs (INPUT) High-Level Inputs (HI INPUT) This amplifier can be connected to any car stereo or This amplifier can be connected with the... -
Seite 6: Speaker Connections Ren550S
Speaker Connections REN 550 S 2-Channel Mode with Front or Rear-Speakers Connect the speakers SPEAKERS with the terminals SPEAKERS - RIGHT + LEFT + - RIGHT +, - LEFT +, BRIDGED of the amplifier. Speaker right 2 - 8 Ohm Speaker left 2 - 8 Ohm Mono/Subwoofer Mode with 1 Subwoofer Connect the subwoofer with... -
Seite 7: Speaker Connections Ren1100S
Speaker Connections REN 1100 S 4-Channel Mode with Front-/ Rear-Speaker Connect the front-speakers SPEAKERS FRONT SPEAKERS REAR with the terminals SPEAKERS FRONT - RIGHT + LEFT + - RIGHT + - RIGHT + LEFT + LEFT + - RIGHT +, - LEFT + BRIDGED BRIDGED BRIDGED... -
Seite 8: Troubleshooting
Troubleshooting The key to finding the problem in a misbehaving sound system is to isolate parts of that system in a logical fashion to track down the fault. The Protect-LED lighting up under the following conditions (only for REN 1100 S) 1 - A short circuit on the loudspeaker leads. - Seite 9 Inhalt Seite Technische Daten Installationshinweise Installation des Verstärkers Elektrische Anschlüsse Eingänge & Funktionen Lautsprecher-Anschlüsse REN550S Lautsprecher-Anschlüsse REN1100S Fehlerbehebung...
-
Seite 10: Technische Daten
Technische Daten REN 550 S Ausgangsleistung bei 14.4 Volt 2 x 75 Watt @ 4 Ohm RMS 2 x 150 Watt @ 4 Ohm MAX 2 x 135 Watt @ 2 Ohm RMS 2 x 275 Watt @ 2 Ohm MAX Klirrfaktor (THD &... -
Seite 11: Installationshinweise
Installationshinweise Ein Verstärker dieser Art eignet sich am Besten für den Einbau im Bereich des Kofferraums oder bei ausreichenden Platzverhältnissen unter einem der Fahrzeugsitze. Vergewissern Sie sich, dass der Verstärker an dem Montageort genügend Kühlung erhält. Montieren Sie das Gerät nicht in zu kleine, abgeschlossene Gehäuse ohne Luftzirkulation, in die Nähe von wärmeabstrahlenden Teilen oder elektronischen Steuerungen des Fahrzeuges. -
Seite 12: Eingänge & Funktionen
Eingänge & Funktionen REN 550 S INPUT OUTPUT ADJUST PANEL HI INPUT BASS EQ X-OVER HIGH LEVEL PASS PASS + - - + FULL HP 50 Hz 250 Hz 80 Hz 2 kHz Cinch Niedrigpegeleingänge (INPUT) Hochpegeleingänge (HI INPUT) Dieser Verstärker kann an jedes Autoradio oder Dieser Verstärker kann hier an die Laut- Steuergerät mit Niedrigpegelausgängen (Cinch RCA) sprecherausgänge Ihres Steuergeräts... -
Seite 13: Lautsprecher-Anschlüsse Ren550S
Lautsprecher-Anschlüsse REN 550 S 2-Kanal Modus mit Front- oder Heck-Lautsprecher Verbinden Sie dann die SPEAKERS Front- oder Heck-Lautsprecher mit den Ausgängen - RIGHT + LEFT + SPEAKERS BRIDGED - RIGHT+, - LEFT +, des Verstärkers. Lautsprecher rechts 2 - 8 Ohm Lautsprecher links 2 - 8 Ohm Mono/Subwoofer Modus mit einem Subwoofer Verbinden Sie dann den... -
Seite 14: Lautsprecher-Anschlüsse Ren1100S
Lautsprecher-Anschlüsse REN 1100 S 4-Kanal Modus mit Front-/ Heck-Lautsprecher Verbinden Sie die SPEAKERS REAR SPEAKERS FRONT Front-Lautsprecher mit den Ausgängen - RIGHT + LEFT + - RIGHT + - RIGHT + LEFT + LEFT + SPEAKERS FRONT BRIDGED BRIDGED BRIDGED - RIGHT +, - LEFT + und die Heck-Lautsprecher mit SPEAKERS REAR... -
Seite 15: Fehlerbehebung
Fehlerbehebung Fehler: keine Funktion Ursache: 1. Die Verbindungskabel sind nicht korrekt angeschlossen. 2. Die Kabel haben keinen elektrischen und mechanischen Kontakt. 3. Sicherungen defekt. Im Falle des Austauschs achten Sie bitte auf den korrekten Wert der Sicherungen. Fehler: kein Ton aus Lautsprecher Ursache: 1. - Seite 16 Distribution / Vertrieb: D E S I G N Audio Design GmbH · www.audiodesign.de Am Breilingsweg 3 · D-76709 Kronau (Germany) Tel. +49 (0)7253 - 9465-0 · Fax +49 (0)7253 - 946510...
