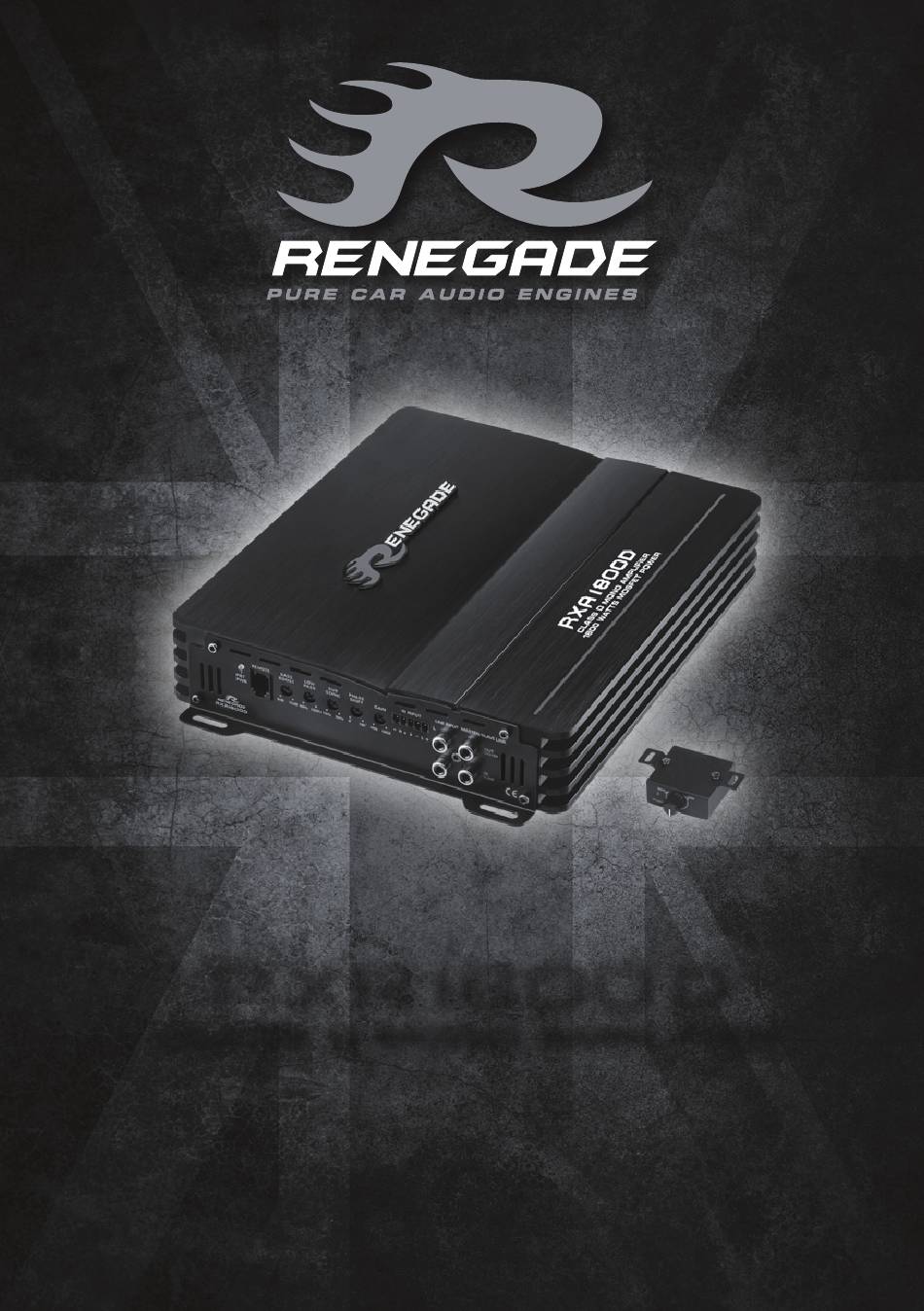

- Seite 1 RXA 1800 D CLASS D MONO AMPLIFIER VERS.1.0 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN RXA1800D Ausgangsleistung RMS 1 x 400 W @ 4 Ohm 1 x 600 W @ 2 Ohm 1 x 900 W @ 1 Ohm Ausgangsleistung Max. -
Seite 4: Stromversorgung Und Einschaltleitung
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z. -
Seite 5: Eingangsempfindlichkeit
HOCHPEGELEINGÄNGE & AUTOMATISCHE EINSCHALTFUNKTION Die Hochpegeleingänge HI INPUT (Abb. 6) dienen zur Ansteuerung des Verstärkers mittels Lautsprecherka- bel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwerti- gen Lautsprecherkabeln bis zum Einbauort des Verstärkers. -
Seite 6: Anschlüsse Und Bedienelemente (Abb. 1)
Vorteil ist hierbei, dass die Weichensektion von Verstärker 2 umgangen wird und für beide Verstärker die gleiche Weichenkonfiguration aktiv ist. Somit verdoppelt sich die Ausgangsleistung und die beiden RXA1800D Verstärker arbeiten dann wie eine Endstufe. Beachten Sie dazu die Hinweise im Abschnitt ”MASTER/SLAVE- BETRIEB / 2 x RXA1800D” auf Seite 7 und die Abbildung 5a bis 5c auf Seite 37. ABBILDUNGEN (Seite 34-38 ANSCHLÜSSE UND BEDIENELEMENTE (ABB. -
Seite 7: Schutzschaltung
MASTER/SLAVE-BETRIEB / 2 x RXA1800D (ABB. 5a-5c) Wenn ein Verstärker (MASTER) von einem Steuergerät mit 2 Ausgangskanälen angesteuert wird und ein weiterer Verstärker (SLAVE) über den Anschluss OUT MASTER (Abb. 1,9) angesteuert werden soll, sind die Anschlüsse folgendermaßen vorzunehmen: (1) Basspegel-Fernbedienung (2) Zum Steuergerät, Audiosignal-Ausgang links... - Seite 8 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER/PROTECTION LED grün aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort. 1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen. 2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen. 3.
- Seite 34 RXA 1800 D RXA 1800 D RXA 1800 D RXA 1800 D –...
- Seite 35 RXA 1800 D RXA 1800 D RXA 1800 D RXA 1800 D 1 - 8 Ω...
- Seite 36 RXA 1800 D RXA 1800 D 2 - 8 Ω RXA 1800 D RXA 1800 D 2 - 8 Ω...
- Seite 37 RXA 1800 D RXA 1800 D MASTER SLAVE RXA 1800 D RXA 1800 D MASTER SLAVE RXA 1800 D RXA 1800 D RXA 1800 D RXA 1800 D Reverse polarity Umgekehrte Polarität Inversion de polarité Polarità inversa Polaridad inversa 1 - 8 Ω 1 - 8 Ω...
- Seite 38 Nicht anschließen Do not connect Ne pas se connecter Non connetterti No conectar RXA 1800 D Lautsprecherkabel vom Autoradio Speaker cables from the head unit RXA 1800 D Câbles de haut-parleurs de l‘autoradio Cavo dell‘altoparlante dall‘autoradio Cable de altavoz de la radio del automóvil Masse nur bei Störungen anschließen Connect ground only in case of interferences Connectez le masse en cas d‘interférences...
