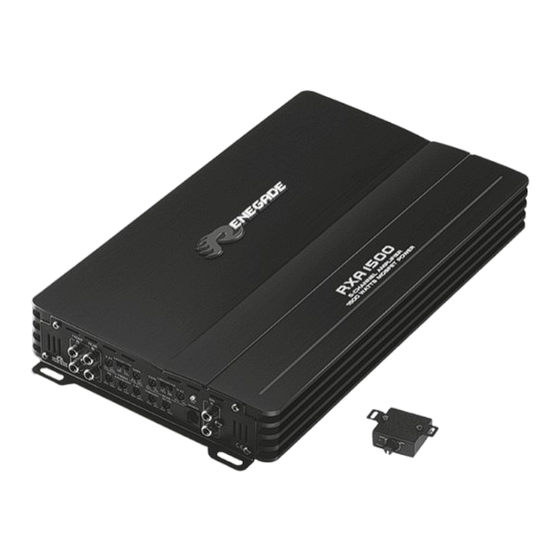

Renegade RXA 1500 Bedienungsanleitung
Verwandte Anleitungen für Renegade RXA 1500
Inhaltszusammenfassung für Renegade RXA 1500

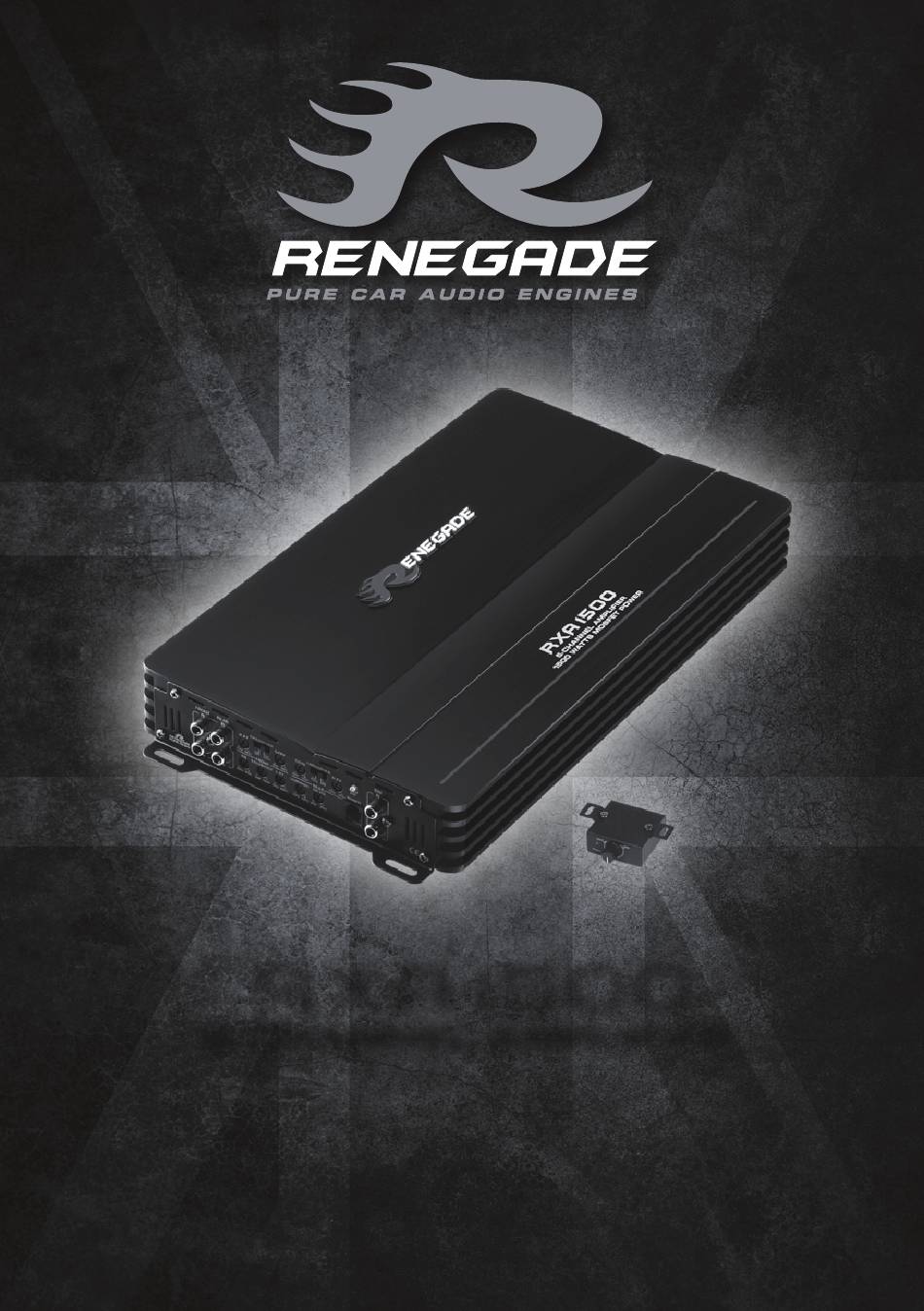

- Seite 1 RXA 1500 5-CHANNEL AMPLIFIER BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN RXA1500 Ausgangsleistung RMS FRONT & REAR 4 x 60/100 W @ 4/2 Ohm Ausgangsleistung RMS SW 1 x 200/350 W @ 4/2 Ohm Ausgangsleistung Max. -
Seite 4: Hinweise Vor Der Installation
HINWEISE VOR DER INSTALLATION • Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. • Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender • Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. - Seite 5 AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch- Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern.
-
Seite 6: Stromanschlüsse Und Einschaltleitung (Abb. 2)
ABBILDUNGEN (S. 28-29) ANSCHLÜSSE UND BEDIENUNGSELEMENTE (ABB. 1) Audiosignal-Eingänge (FRONT) Audiosignal-Eingänge (REAR) Regler für den Hochpassfilter (FRONT) Wahlschalter HPF (Hochpassfilter) – FULL (FRONT) Eingangspegelregler (FRONT) Eingangspegelregler (REAR) Wahlschalter HPF (Hochpassfilter) – FULL (REAR) Regler für den Hochpassfilter (REAR) Betriebs-/Schutzschaltungsanzeige (10) Audiosignal-Eingänge (SW) (11) Frequenzregler für die Bassanhebung (SW) (12) Regler für die Bassanhebung (SW) (13) Regler für den Tiefpassfilter (SW) -
Seite 7: Fehlerbehebung
FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbeseitigung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER-LED grün aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort. 1. - Seite 28 –...
- Seite 29 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω...
