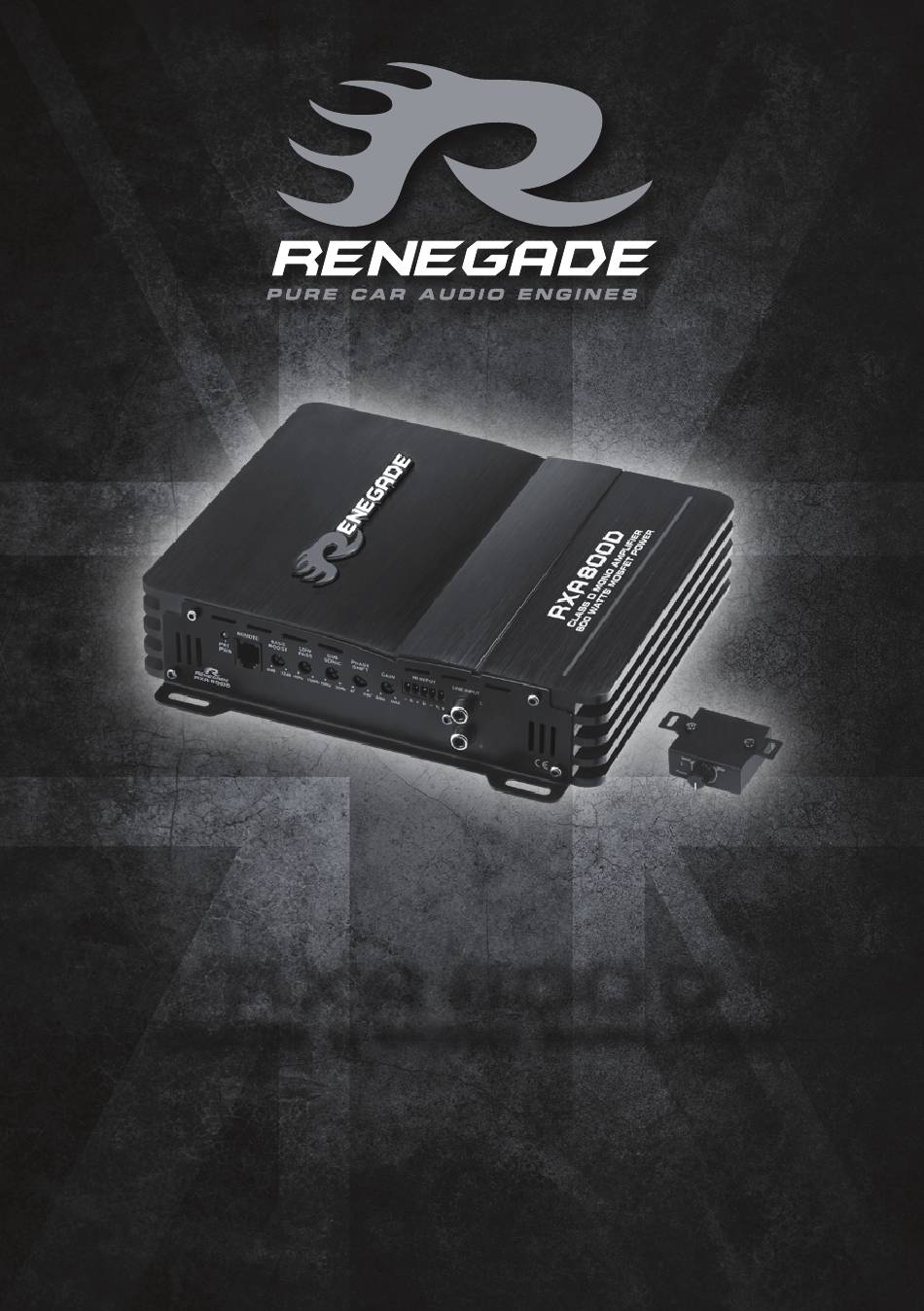

- Seite 1 RXA 800 D CLASS D MONO AMPLIFIER VERS.1.0 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN RXA800D Ausgangsleistung RMS 1 x 200 W @ 4 Ohm 1 x 300 W @ 2 Ohm 1 x 400 W @ 1 Ohm Ausgangsleistung Max. -
Seite 4: Stromversorgung Und Einschaltleitung
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. Der Verstärker darf nicht in zu kleine oder unbelüftete Räume (z. -
Seite 5: Eingangsempfindlichkeit
HOCHPEGELEINGÄNGE & AUTOMATISCHE EINSCHALTFUNKTION Die Hochpegeleingänge HI INPUT (Abb. 5) dienen zur Ansteuerung des Verstärkers mittels Lautsprecherka- bel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwerti- gen Lautsprecherkabeln bis zum Einbauort des Verstärkers. -
Seite 6: Anschlüsse Und Bedienelemente (Abb. 1)
ABBILDUNGEN (Seite 28-31 ANSCHLÜSSE UND BEDIENELEMENTE (ABB. 1) (1) Betriebs-/Schutzschaltungsanzeige (2) Anschluss für die beiliegende Basspegel-Fernbedienung (3) Regler für die Bassanhebung (4) Regler für den Tiefpassfilter (5) Regler für den Subsonicfilter (6) Regler für die Phasenverschiebung (7) Eingangspegelregler (8) Stereo Audiosignal-Eingänge STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. 2) (1) Anschlussklemme GND für den Massepunkt (2) Anschlussklemme REMOTE für die Einschaltleitung (3) Anschlussklemme +12 V für Pluspol-Anschluss an der Fahrzeugbatterie (4) Fahrzeugbatterie... - Seite 7 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbehebung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die POWER/PROTECTION LED grün aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort. 1. Die Sicherung auf dem positiven Batteriekabel überprüfen und nach Bedarf ersetzen. 2. Die Sicherung(en) am Verstärker überprüfen und nach Bedarf ersetzen. 3.
- Seite 28 RXA 800 D RXA 800 D RXA 800 D RXA 800 D –...
- Seite 29 RXA 800 D RXA 800 D RXA 800 D RXA 800 D 1 - 8 Ω...
- Seite 30 RXA 800 D RXA 800 D 2 - 8 Ω RXA 800 D RXA 800 D 2 - 8 Ω...
- Seite 31 Nicht anschließen Do not connect Ne pas se connecter Non connetterti No conectar RXA 800 D Lautsprecherkabel vom Autoradio RXA 800 D Speaker cables from the head unit Câbles de haut-parleurs de l‘autoradio Cavo dell‘altoparlante dall‘autoradio Cable de altavoz de la radio del automóvil Masse nur bei Störungen anschließen...
