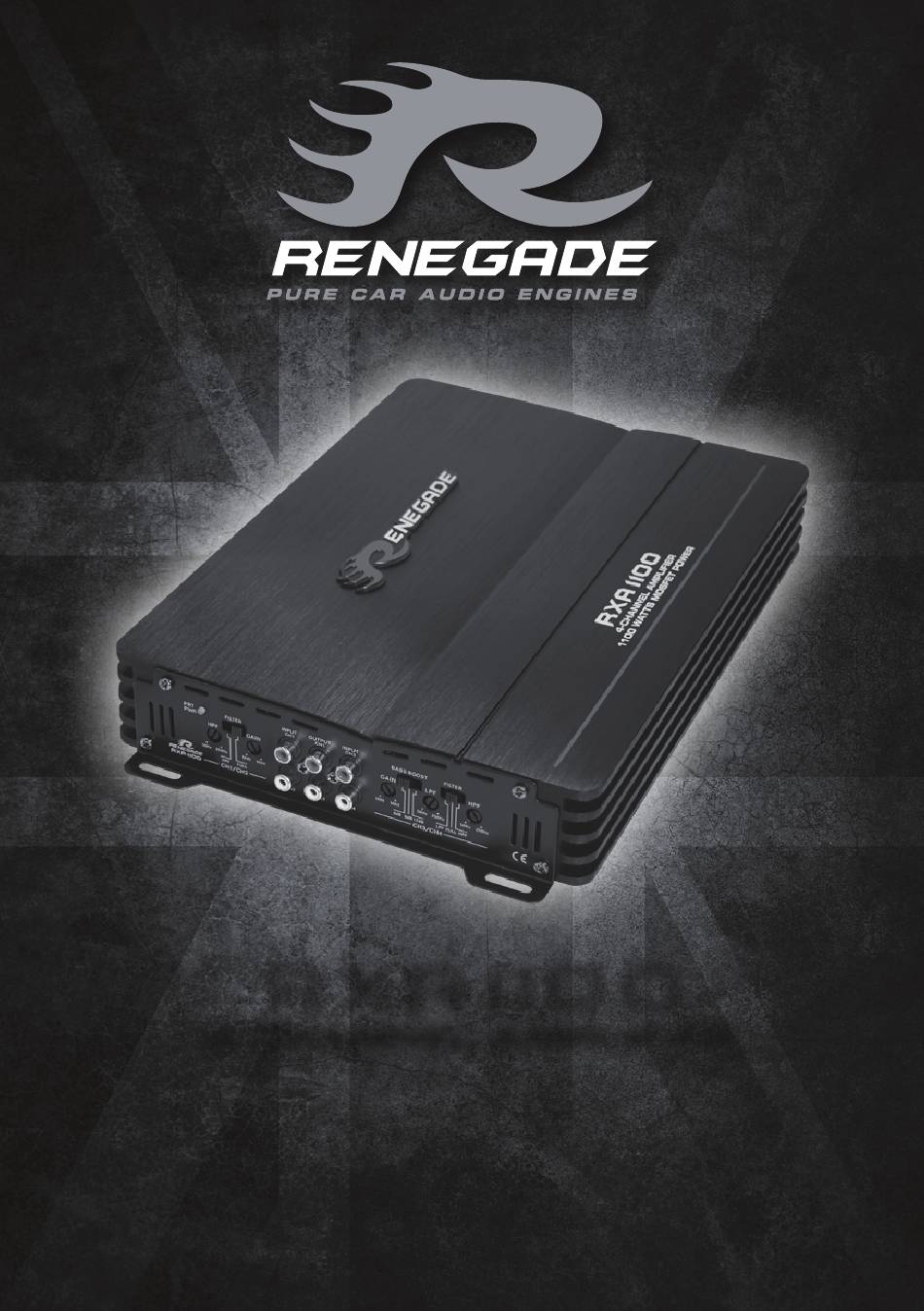

- Seite 1 RXA 1100 4-CHANNEL AMPLIFIER VERS.1.2 BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D’USO MANUAL DE USO...
- Seite 2 INHALTSVERZEICHNIS TABLE OF CONTENT TABLE DES MATIÈRES SOMMARIO INDICE BEDIENUNGSANLEITUNG USER’S MANUAL MODE D’EMPLOI MANUALE D´USO MANUAL DE USO ABBILDUNGEN / FIGURES / FIGURES / FIGURI / FIGURES...
-
Seite 3: Technische Daten
Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Instal- lation beginnen und den Verstärker in Betrieb nehmen. TECHNISCHE DATEN RXA1100 Ausgangsleistung RMS 4 x 75 W @ 4 Ohm 4 x 135 W @ 2 Ohm Ausgangsleistung Max. 4 x 150 W @ 4 Ohm 4 x 275 W @ 2 Ohm Lautsprecherimpedanz... -
Seite 4: Anschlüsse
HINWEISE VOR DER INSTALLATION - Dieser Verstärker ist nur zum Anschluss an ein 12-Volt-System mit negativer Masse geeignet. - Die während des Betriebs abgestrahlte Wärme erfordert einen Montageort mit ausreichender Luftzirkulation. Es ist sehr wichtig, dass die Kühlrippen des Kühlkörpers nicht an einem Blech oder an einer Oberfläche anliegen, wodurch die Luftzirkulation eingeschränkt werden könnte. -
Seite 5: Bedienelemente
AUDIOSIGNALKABEL Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch- Eingang des Verstärkers ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um ein Übersprechen von Störungen auf das Audiosignal zu verringern. -
Seite 6: Stromanschlüsse Und Einschaltleitung (Abb. 2)
ABBILDUNGEN (S. 28-30) ANSCHLÜSSE UND BEDIENUNGSELEMENTE (ABB. 1) Betriebs-/Schutzschaltungsanzeige Regler für den Hochpassfilter CH1/2 Wahlschalter FULL / HPF (Hochpassfilter) CH1/2 Eingangspegelregler CH1/2 Audiosignal-Eingänge CH1/2 Audiosignal-Ausgänge zum Ansteuern weiterer Verstärker Audiosignal-Eingänge CH3/4 Eingangspegelregler CH3/4 Wahlschalter für die stufenweise Bassanhebung CH3/4 (10) Regler für den Tiefpassfilter CH3/4 (11) Wahlschalter FULL / LPF (Tiefpassfilter) / HPF (Hochpassfilter) CH3/4 (12) Regler für den Hochpassfilter CH3/4 STROMANSCHLÜSSE UND EINSCHALTLEITUNG (ABB. - Seite 7 FEHLERBEHEBUNG Falls Sie nach dem Einbau Probleme haben, befolgen Sie die nachfolgenden Punkte zur Fehlerbeseitigung: Punkt 1: Den Verstärker auf ordnungsgemäße Anschlüsse überprüfen. Prüfen Sie, ob die PRT/PWR LED grün aufleuchtet. Ist dies der Fall, fahren Sie mit Schritt 3 fort, falls nicht, fahren Sie hier fort. 1.
- Seite 28 –...
- Seite 29 FULL FULL 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω 2 - 8 Ω...
- Seite 30 12dB FULL 4 - 8 Ω 2 - 8 Ω 2 - 8 Ω...
