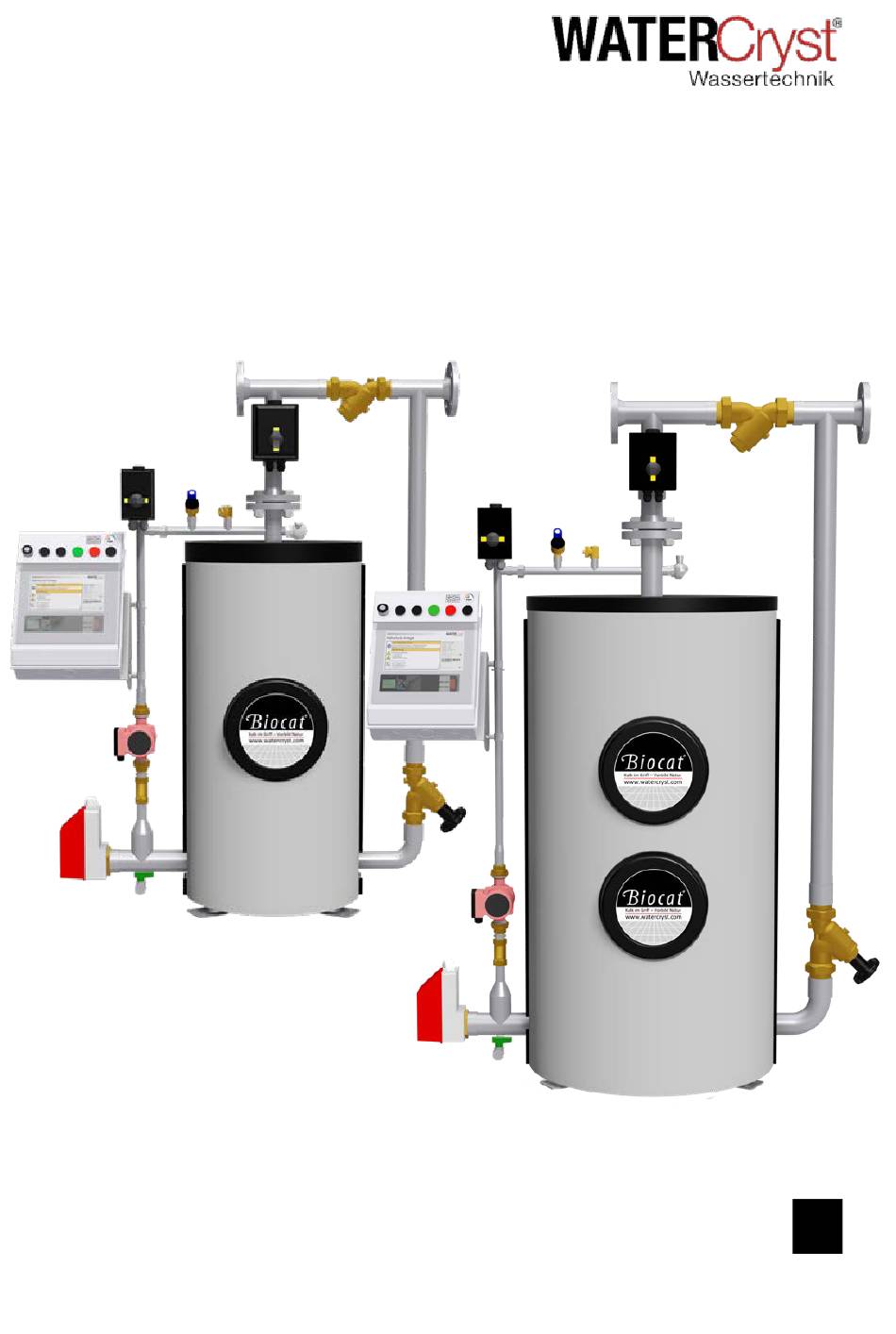

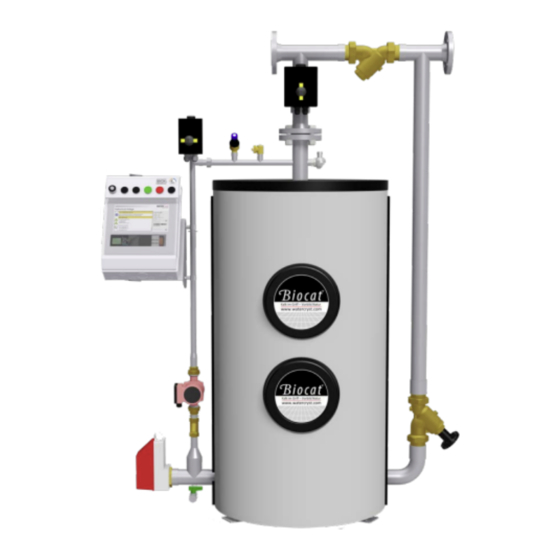

- Seite 1 Biocat KS 8000 Biocat KS 11000 Biocat KS 14000 Biocat KS 3.5D Biocat KS 5D Biocat KS 8000 Biocat KS 14000 Inbetriebnahme & Service Rev.: 13447-13...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Inhalt Inhalt ..........................2 Steuer- und Überwachungsmodul ..................4 Einbauschema ........................6 4 B G erät befüllen und entlüften ....................8 Thermoisolierung abnehmen ....................8 Befüllen und entlüften ......................9 1 9 B T hermoisolierung und Thermometer montieren ..............12 Inbetriebnahme ....................... - Seite 3 Inhalt 6.10 Dokumentation ........................30 6.11 Betriebsstundenzähler zurücksetzen ................... 30 Rev.: 13447-13 Seite 3 von 32...
-
Seite 4: Steuer- Und Überwachungsmodul
Steuer- und Überwachungsmodul 2 Steuer- und Überwachungsmodul Das Steuer- und Überwachungsmodul mit einer SPS - Industriesteuerung stellt folgende Funktionen bereit: • Überwachungsfunktionen Wartungsintervall für Granulatwechsel über Betriebsstundenzähler Zeitintervall für automatische thermische Desinfektion Position der Steuerventile für die thermische Desinfektion und Rückspülung Aufheizfunktion bei thermischer Desinfektion Temperatur in allen Betriebsphasen •... - Seite 5 Steuer- und Überwachungsmodul Rev.: 13447-13 Seite 5 von 32...
-
Seite 6: Einbauschema
Einbauschema 3 Einbauschema Variante A: Schutz der kompletten Trinkwasserinstallation Biocat KS Gerät im Hauswasseranschluss direkt nach Wasserzähler, RV, Filter und Druckregler einbauen! (1) Wasserzähler; (2) Hauswasserstation; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss;- ausreichend dimensionieren und Temperaturbeständig vorsehen. (5) Starkstromsteckdose; (6) Kaltwasserverteiler mit Kaltwassersteigleitungen; (7) Warmwasserspeicher;... - Seite 7 Einbauschema Variante B: Schutz der gesamten Warmwasserinstallation Biocat KS Gerät direkt in den Kaltwasserzulauf zum Trinkwassererwärmer bzw. zum Warmwasserspeicher eingebauen! (1) Wasserzähler; (2) Hauswasserstation; (3) Biocat KS Kalkschutzgerät; (4) Freier Auslauf in Abfluss;- ausreichend dimensionieren und Temperaturbeständig vorsehen. (5) Starkstromsteckdose; (6) Kaltwasserverteiler mit Kaltwassersteigleitungen; (7) Warmwasserspeicher;...
-
Seite 8: G Erät Befüllen Und Entlüften
4BGerät befüllen und entlüften G erät befüllen und entlüften Die Inbetriebnahme ist vom Biocat Kundendienst genau in der unten angeführten Reihenfolge durchzuführen. Bei mangelnder Entlüftung des Biocat KS-Gerätes kann es zu Funktionsstörungen kommen! Thermoisolierung abnehmen Seite 8 von 32 Rev.: 13447-13... -
Seite 9: Befüllen Und Entlüften
4BGerät befüllen und entlüften Befüllen und entlüften Rev.: 13447-13 Seite 9 von 32... - Seite 10 4BGerät befüllen und entlüften Seite 10 von 32 Rev.: 13447-13...
- Seite 11 4BGerät befüllen und entlüften Rev.: 13447-13 Seite 11 von 32...
-
Seite 12: 9 B T Hermoisolierung Und Thermometer Montieren
4BGerät befüllen und entlüften T hermoisolierung und Thermometer montieren 1 9 B S ichtprüfung Leckagen! Vor Montage der Thermoisolierung Installation und Gerät auf Leckagen prüfen, auch den Behälterboden prüfen! Thermoisolierung montieren: 1. An einer der beiden Rohrseiten Verschlußschiene schließen. 2. Isolierhälften um den Behälter biegen und auf der gegenüberliegenden Seite verschließen. -
Seite 13: Inbetriebnahme
Inbetriebnahme 5 Inbetriebnahme Achten Sie darauf, dass die Wartungshähne vollständig geöffnet sind und das Gerät vollständig wassergefüllt und entlüftet ist! Die Steuerung benötigt einen dreiphasigen, abgesicherten Netzanschluss von 400 V, 50Hz, min. 10A, max. 16A ! Gerät einschalten Mit dem Einschalten des Schlüsselschalters startet die Steuerung automatisch ein vollständiges Hygieneprogramm zur Eigensicherheit des Gerätes bevor die Biocat Kalkschutzanlage auf die Trinkwasserinstallation aufgeschaltet wird. -
Seite 14: Initialisierung, Einstellung- Automatisches Hygieneprogramm
Inbetriebnahme 5.1.1 Initialisierung, Einstellung- automatisches Hygieneprogramm Seite 14 von 32 Rev.: 13447-13... -
Seite 15: Uhrzeit Und Datum Einstellen
Inbetriebnahme Uhrzeit und Datum einstellen Bei der Inbetriebnahme Datum, Uhrzeit sowie die Sommer/Winterzeit eingestellt werden (siehe Folgeseiten!). Mit dem Einstellen von Uhrzeit und Datum wird die Zeituhr der Steuerung aktiviert. Auch bei der Wiederinbetriebnahme nach längeren Stromausfällen (länger als 80 h) muss Datum und Uhrzeit wieder eingestellt werden! Bei Nichtaktivierung der Uhr wird automatisch alle 96 h ( = 4 Tage) eine thermische Desinfektion durchgeführt! Rev.: 13447-13... -
Seite 16: Einstellen Sommer/Winterzeit
Inbetriebnahme 5.2.2 Einstellen Sommer/Winterzeit Sommer/Winterzeit: OFF: Winterzeit EU/UK: Sommerzeit Seite 16 von 32 Rev.: 13447-13... -
Seite 17: Einstellen Der Geräteparameter (Optional)
Inbetriebnahme Einstellen der Geräteparameter (OPTIONAL) Bausteinebene verlassen: Starten Sie die Kalkschutzanlage durch Aus und 10sec. späteres Einschalten neu. Rev.: 13447-13 Seite 17 von 32... -
Seite 18: Einbindung Der Hebeanlage (Optional)
Inbetriebnahme 5.3.1 Einbindung der Hebeanlage (OPTIONAL) Nur wenn der Meldekontakt der Hebeanlage angeschlossen wurde muss die Software durch Umstellen des Schalters S_Hebe wie unten beschrieben freigeschalten werden. (Bei angeschlossenem Meldekontakt „ON“. Bei nicht angeschlossenem Meldeeingang der Hebeanlage „OFF“ ) Bausteinebene verlassen: Starten Sie die Kalkschutzanlage durch Aus und 10sec. -
Seite 19: Zeitpunkt Der Thermischen Desinfektion (Td) Einstellen (Optional)
Inbetriebnahme 5.3.2 Zeitpunkt der thermischen Desinfektion (TD) einstellen (OPTIONAL) Werkseitig ist der TD-Startzeitpunkt auf Montag und Donnerstag jeweils um 00:05 Uhr voreingestellt. Sollte aus anlagenspezifischen Gründen eine Veränderung des Zeitpunktes der thermischen Desinfektion notwendig sein, so ist die Parametrierung wie folgt vorzunehmen Bausteinebene verlassen: Starten Sie die Kalkschutzanlage durch Aus und 10sec. -
Seite 20: Änderung Des Service-Timers (Optional)
Inbetriebnahme 5.3.3 Änderung des Service-Timers (OPTIONAL) Werkseitig ist ein Serviceintervall von 43.800 h ( = 5 Jahre) voreingestellt. Sollte aus anlagenspezifischen Gründen eine Änderung des Serviceintervalls notwendig sein oder der Betriebsstundenzähler-Wert geändert werden müssen, so ist die Parametrierung wie folgt vorzunehmen. Bausteinebene verlassen: Starten Sie die Kalkschutzanlage durch Aus und 10sec. -
Seite 21: Auslösen Einer Manuellen Thermischen Desinfektion (Td)
Inbetriebnahme Auslösen einer manuellen thermischen Desinfektion (TD) Aus hygienischen Gründen und zur Überprüfung der ordnungsgemäßen Funktion muss bei jeder Erstinbetriebnahme eine thermische Desinfektion ausgelöst werden! Rev.: 13447-13 Seite 21 von 32... -
Seite 22: Wartung Und Service
Neben den üblichen, regelmäßigen Inspektionen technischer Anlagen gemäß den für den Anwendungsbereich geltenden Vorschriften und Normen ist bei Biocat Kalkschutzanlagen das Katalysatorgranulat alle 5 Jahre auszutauschen. Dazu bietet Watercryst ein entsprechendes Service- Kit an. (Artikel-Nr. siehe "Ersatzteile und Service-Kit") Die Serviceintervalle für den Granulatwechsel werden mit einem Betriebsstundenzähler überwacht... -
Seite 23: Hinweise Austausch Des Katalysatorgranulates
Wartung und Service werden. Das erfolgreiche Deaktivieren wird durch dreimaliges kurzes Ertönen „Peep-Peep-Peep“ bestätigt. Hinweise Austausch des Katalysatorgranulates Rutschgefahr! Durch austretendes Granulat – Hinweisschild aufstellen Verbrühungsgefahr! Durch austretendes Heißwasser – warten bis Anlagenteile auf Raumtemperatur abgekühlt sind und System vom Leitungsdruck entlasten Gerät ausstecken und vor Wiedereinschalten sichern Vor einem Granulattausch ist der Wartungsbereich soweit abzusichern, dass sichergestellt ist, dass keine unbefugten Personen zum Gerät gelangen können! -
Seite 24: Behälter Entleeren
Wartung und Service Behälter entleeren Kugelhahn 1 in Bypass- Stellung bringen • KH1 geht bei Stromausfall durch den montierten FailSafe-Antrieb automatisch in Bypassstellung. • Bei Störung des Kugelhahnantriebes muss der KH1 durch manuelles Bewegen in die Stellung Bypass gebracht werden, Wasserversorgung sicherstellen. -
Seite 25: Thermoisolierung Abnehmen
Wartung und Service Behälter über Entlüftungsventil belüften Thermoisolierung abnehmen. • Schnappschellen oben und unten öffnen • PS Abdeckungen oben am Gerät und vom Wartungsflansch ab- nehmen • Seitliche Verschlussschienen der Ummantelung öffnen • 2-teilige Isolierung vorsichtig abnehmen Rev.: 13447-13 Seite 25 von 32... -
Seite 26: Granulat Entleeren
Wartung und Service Granulat entleeren Leergebinde (im Lieferumfang des Service Kit enthalten) unter den Wartungsflansch stellen Wartungsflansch vorsichtig öffnen Katalysator- und Filtergranulat sorgfältig entfernen und in Leergebinde schütten, evtl. mit Nasssauger aussaugen. Entsorgungshinweis: Abfallschlüssel (EAK) für das Katalysatorgranulat: 190905 Seite 26 von 32 Rev.: 13447-13... -
Seite 27: Filtersterne Auswechseln
Wartung und Service Filtersterne auswechseln Filterdüsenstern oben und unten samt Filterarmen ausbauen und austauschen. Auf exakten Sitz in Gewindemuffe achten und bis zum Anschlag handfest einschrauben! Rev.: 13447-13 Seite 27 von 32... -
Seite 28: Katalysator- U. Filtergranulat Einfüllen
Wartung und Service Katalysator- u. Filtergranulat einfüllen Schrauben mit Keramikpaste bestreichen Dichtring des Wartungsflansches austauschen (Dichtfläche sauber reinigen) Neuen O-Ring von Service Kit einlegen Wartungsflansch schließen Füllstopfen öffnen REIHENFOLGE BEACHTEN! Katalysatorgranulat mittels Trichter einfüllen. Filtergranulat einfüllen. Seite 28 von 32 Rev.: 13447-13... - Seite 29 Wartung und Service Füllstopfen dicht verschließen Rev.: 13447-13 Seite 29 von 32...
-
Seite 30: Gerät In Betrieb Nehmen
Siehe dazu die betreffende Anleitung „Inbetriebnahme“, welche dem Gerät beiliegt! 6.10 Dokumentation Hinweis ! 1. Inbetriebnahme ist im Wartungsnachweis zu vermerken! 2. Inbetriebnahmeprotokoll ausfüllen und an Watercryst senden! 6.11 Betriebsstundenzähler zurücksetzen Um die Meldung bzw. die Fehlermeldung nach durchgeführten Service zu quittieren, muss der Service-Timer rückgesetzt werden Seite 30 von 32 Rev.: 13447-13... - Seite 31 Wartung und Service S ervice-Timer zurücksetzen Der anfallende Geräteservice wird durch Aufleuchten der roten Signallampe und der Displayanzeige „KAT-Service erforderlich“ angezeigt. Um die Meldung nach durchgeführten Service rücksetzen zu können, muss der Service-Timer rückgesetzt werden: Schalten Sie nach dem Rücksetzten des Service-Timers die Anlage aus und wieder ein um die Fehlermeldung zu quittieren und eine Initialisierung mit thermischer Desinfektion zu starten.
-
Seite 32: Niederlassung Österreich Messerschmittweg
Wartung und Service Inbetriebnahme & Service Biocat KS 8000/ KS 11000/ KS 14000/ KS 3,5D/ KS 5D Technische Änderungen, Satz- und Druckfehler vorbehalten. Anschrift / Stempel installierendes Unternehmen Watercryst Wassertechnik GmbH & Co. KG Elsa-Brandström-Str. 31, D 42781 Haan Teil. +49 2129 3475 -755 Niederlassung Österreich...
