Bosch UI 800.2 Installationsanleitung
Bosch UI 800.2 Installationsanleitung

Bosch UI 800.2 Installationsanleitung

Bedienfeld fur sole-wasser-wärmepumpe cs7801lw
Installationsanleitung
Bedienfeld
UI 800.2
Sole-Wasser-Wärmepumpe CS7801LW
Inhaltsverzeichnis

Fehlerbehebung

loading

Inhaltszusammenfassung für Bosch UI 800.2

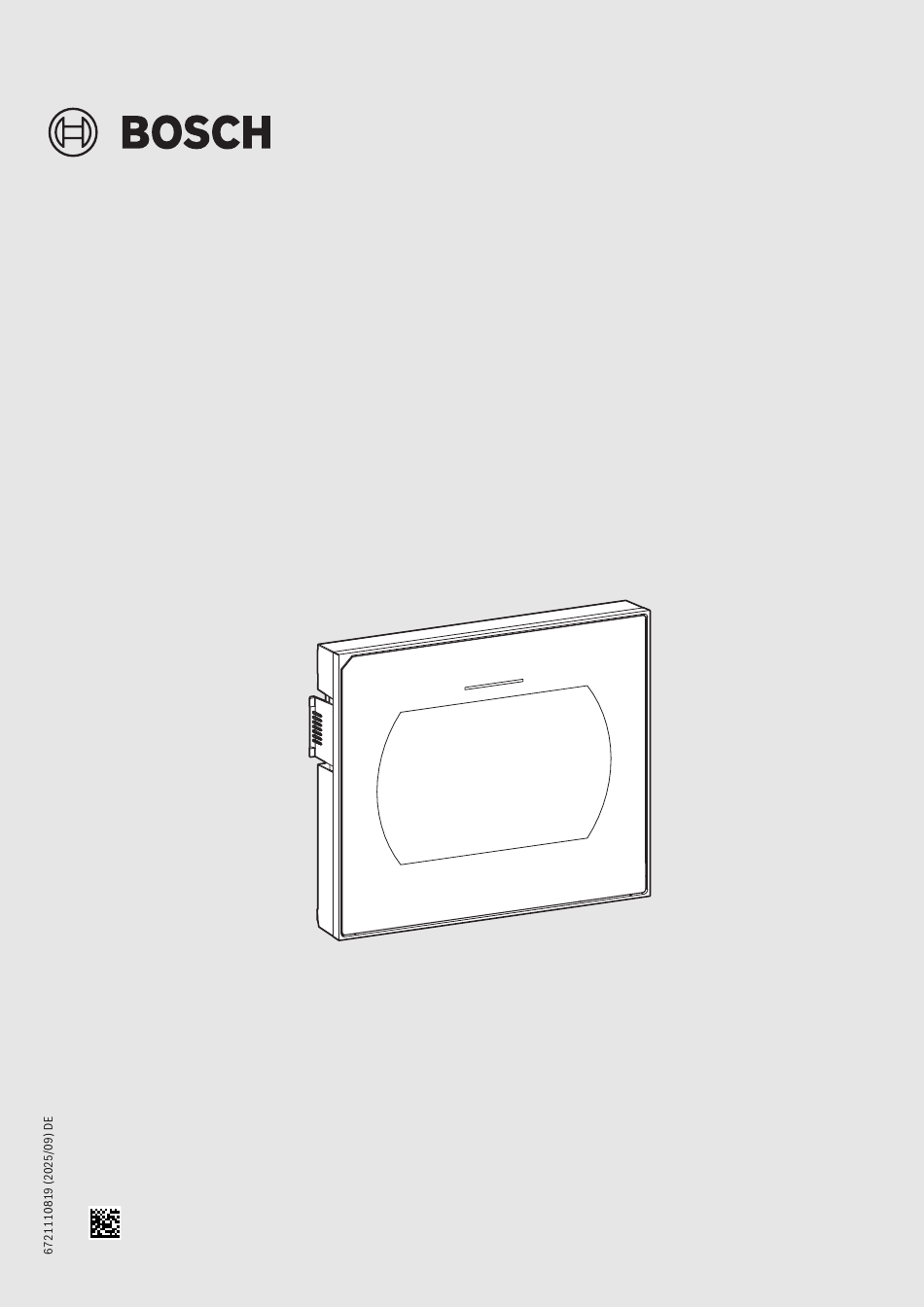

  • Seite 1 Installationsanleitung Bedienfeld UI 800.2 Sole-Wasser-Wärmepumpe CS7801LW...
  • Seite 2: Inhaltsverzeichnis

    Info ......... 26 Update der Systemsoftware ..... 27 UI 800.2 – 6721110819 (2025/09)
  • Seite 3: Softwareversion

    HElektroarbeiten Elektroarbeiten dürfen nur Fachleute für Elektroinstallationen ausführen. ▶ Vor Elektroarbeiten: – Netzspannung (allpolig) spannungsfrei schalten und gegen Wiedereinschalten sichern. – Spannungsfreiheit feststellen. ▶ Produkt keinesfalls an Netzspannung anschließen. ▶ Anschlusspläne weiterer Anlagenteile ebenfalls beachten. UI 800.2 – 6721110819 (2025/09)
  • Seite 4: Sicherheitshinweise Für Die Bedienung Und Inbetriebnahme Des Bedienfelds Und Des Geräts

    Einige der in der Anleitung beschriebenen Menüs und Einstellungen sind nicht in allen Ländern verfügbar. ▶ Darauf achten, dass bei der Inbetriebnahme das richtige Installationsland ausgewählt wird, um die verfügbaren Menüs und Einstellungen anzuzei- gen. UI 800.2 – 6721110819 (2025/09)
  • Seite 5: Bedienfeldübersicht

    Nächste Seite Seitenanzeige Status-LED Die LED oben auf dem Bedienfeld zeigt mit verschiedenen Farben den Betriebsstatus des Geräts an. LED-Farbe Betriebsstatus Grün Normalbetrieb. Gelb Warnungen, nicht blockierende Anlagenstörungen oder Wartungsinformationen. Verriegelnde oder blockierende Störungen. Tab. 2 UI 800.2 – 6721110819 (2025/09)
  • Seite 6: Ergänzendes Zubehör

    Konfiguration des Datums Zeit Konfiguration der Uhrzeit Installation überprüfen ▶ Vor dem Fortfahren sicherstellen, dass die Zubehörmodule und Fernbedienungen installiert und adres- siert sind. Konfigurationsassistent Analyse des Systems und des installierten Zubehörs Land Auswahl des Landes UI 800.2 – 6721110819 (2025/09)
  • Seite 7 1) Mit "Mehrfamilienhaus" werden die Funktion Abwesend im Bedienfeld und alle Funktionen außerhalb des zugeordneten Heizkreises in einem Raumregler ausgeblendet. 2) Wenn mehrere Heizkreise installiert sind, folgen nach dieser Aktion die Einstellungen für die übrigen Heizkreise. 3) Diese Einstellung wird nur angezeigt, wenn die kontrollierte Wohnungslüftung (HRV) installiert ist. Tab. 3 Konfigurationsassistent UI 800.2 – 6721110819 (2025/09)
  • Seite 8: Zusätzliche Einstellungen Für Die Inbetriebnahme

    Servicemenü erscheint (ca. 5 Sekunden). ▶ Anlageneinstellungen auswählen und dann Manuelle Inbetriebnahme. ▶ Schneller Kompressorstart auswählen. ▶ Im Dialogfenster Ja auswählen. Die Schnellstartfunktion erhöht die Wärmeanforderung, sodass die Wärmepumpe schnellstmöglich startet. UI 800.2 – 6721110819 (2025/09)
  • Seite 9: Systemübersicht

    Dauerhafte Deaktivierung der Funktion Tastensperre ▶ Einen beliebigen Bereich des Bildschirms berühren. Ein Pop-up-Fenster erscheint. ▶ Im Pop-up-Fenster auf das Symbol drücken und es ca. 3 Sekunden lang gedrückt halten. Der Bildschirm wird vorübergehend für 30 Sekunden entsperrt. UI 800.2 – 6721110819 (2025/09)
  • Seite 10: Übergabe Der Anlage

    – TB0 min. Temp. Soleein. – Erdreich – TB1 Solekreis Austritt – Geräuscharmer Betrieb – Wechselbetrieb – Betriebsart – Wechselbetr. Hzg.-WW – Aus – Maximaldauer WW – Auto – Maximaldauer Heizung – Dauerh. an – Blockierschutz UI 800.2 – 6721110819 (2025/09)
  • Seite 11 – Heizen – HK-Pumpe an bei WW-Betrieb – Regelungsart – Komfort Temp.diff. für Beladung – Außentemperatur geführt – Eco Temp.diff. für Beladung – Außentemperatur mit Fußpunkt – Eco+ Temp.diff. für Beladung – Einzelraumgeführt – Lüftung UI 800.2 – 6721110819 (2025/09)
  • Seite 12 – VR1 Expansionsventil 1) Weitere Informationen zum Lüftungsmodul sind der entsprechenden technischen Dokumentation zu entnehmen. – Pumpenblockierschutz – LIN-bus Pumpen 1) Weitere Informationen zum K40 RF sind der entsprechenden technischen Dokumentation zu entnehmen. – Sicherheitsmodul UI 800.2 – 6721110819 (2025/09)
  • Seite 13: Bedienung Des Servicemenüs

    Die Bedieneinheit erkennt die in der Anlage installierten BUS-Teilnehmer und ändert die Menüstruktur und die Grundeinstellungen automatisch. Menüpunkt Beschreibung Konfigurationsassistent Sicherstellen, dass die Zubehörmodule und Raumregler installiert und konfiguriert sind. Um mit der Konfi- guration fortzufahren, Ja auswählen. Um zurückzukehren, Nein auswählen. Tab. 4 Systemanalyse starten UI 800.2 – 6721110819 (2025/09)
  • Seite 14: Menü: Manuelle Inbetriebnahme

    Kompressorleistungs-Begrenzung Die Leistungsstufe für den Kompressorbetrieb kann begrenzt werden. ▶ Die höchste gewünschte Leistungsstufe des Kompressors (%) auswählen. Unbedingt die technischen Daten prüfen, um die Leistungswerte zu bestätigen und die zugehörigen Einstel- lungen zu finden. UI 800.2 – 6721110819 (2025/09)
  • Seite 15 ▶ Wert der konstanten Drehzahl für die Solekreispumpe PC3 eingeben [1...100 %]. TB0 min. Temp. Soleein. ▶ Niedrigste Sole-Eintrittstemperatur eingeben. Unterhalb dieses Grenzwerts läuft der Kompressor nicht. TB1 min. Temp. Soleaus. ▶ Niedrigste Sole-Austrittstemperatur eingeben. Unterhalb dieses Grenzwerts läuft der Kompressor nicht. UI 800.2 – 6721110819 (2025/09)
  • Seite 16: Menü: Zuheizer

    ▶ Maximale Zuheizerleistung bei Warmwasserheizbetrieb auswählen. • Bival. pkt. Parallelbetr.: Wenn die Außentemperatur über dem ausgewählten Wert liegt, wird der elektrische Zuheizer zum Heizen gesperrt. Um die folgenden Einstellungen anzuzeigen, die Expertenansicht auf Ein einstellen: UI 800.2 – 6721110819 (2025/09)
  • Seite 17: Menü: Heizung / Kühlung

    ▶ Fernbedienung wählen: – Keine – CR10 – CR10H – CR20RF – RT800 – Einzelraumregelung ▶ Heizsystem-Typ HK1 wählen: – Heizkörper – Fußbodenheizung • Systemfunktion HK1: ▶ Heizen auswählen, um die Anlage ausschließlich im Heizbetrieb zu betreiben. UI 800.2 – 6721110819 (2025/09)
  • Seite 18 2) Der Frostschutz kann nicht ausgeschaltet werden, da es nicht möglich ist, Frostschutzmittel in der Heizungsanlage zu verwenden. Tab. 8 Einstellungen für Heizen Wenn die konstante Vorlauftemperatur mehr als 45 ⁰C beträgt, kann die Lebensdauer des Geräts beeinträchtigt werden. UI 800.2 – 6721110819 (2025/09)
  • Seite 19 Startbildschirm für die Einstellung der Heizkurve für die Rege- lungsart Außentemperatur mit Fußpunkt (und Komfortpunkt) 0010059024-001 Bild 6 Heizkurve mit aktivierter minimaler Vorlauftemperatur 0010059023 -001 Bild 4 Startbildschirm für die Einstellung der Heizkurve für die außen- temperaturgeführte Regelung UI 800.2 – 6721110819 (2025/09)
  • Seite 20: Gebäudeart

    Temp.diff. in Aufheizph. Temperaturdifferenz zwischen den Stufen in der Aufheizphase [1 ... 5 ... 35 K/Stufe]. 1) Dabei darf der Spannungsausfall nicht länger andauern als die Gangreserve der Bedieneinheit (ca. 4 h) oder die festgelegte maximale Unterbrechungsdauer. UI 800.2 – 6721110819 (2025/09)
  • Seite 21 0010021148-001 0010021149-001 Bild 8 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der Bild 9 Ablauf der Estrichtrocknung mit den Grundeinstellungen in der Aufheizphase Abkühlphase Legende für Abb. 8 und Abb. 9: Vorlauftemperatur Zeit (in Tagen) UI 800.2 – 6721110819 (2025/09)
  • Seite 22: Menü: Warmwasser

    1) Einige Optionen sind nur in bestimmten Ländern verfügbar. Tab. 12 Einstellungen für die Warmwasserbereitung mit der Wärmepumpe Der Warmwasserbetrieb ist standardmäßig aktiv. ▶ Wenn der Warmwasserbetrieb nicht installiert ist, den Warmwasserbetrieb bei der Inbetriebnahme deaktivieren. UI 800.2 – 6721110819 (2025/09)
  • Seite 23: Menü: Lüftung

    Wenn die Einstellung aktiviert ist, wird das Wasser auf die Temperatur erwärmt, die für die Betriebsart Kom- fort im Menü "Warmwasser" ausgewählt wurde. Wenn das Urlaubsprogramm aktiviert ist, beendet die Anlage den Heizbetrieb für Warmwasser. Tab. 15 Einstellungen im Menü Smart Grid UI 800.2 – 6721110819 (2025/09)
  • Seite 24: 8.3.12 Menü: Eebus

    Um zu den Einstellungen zurückzukehren, die während der Inbetriebnahme vorgenommen und als Installateureinstellungen gespeichert wurden, Inst.- einst. wiederherstellen auswählen. Zum Bestätigen Ja auswählen. Um ohne Rücksetzung zurückzukehren, Nein auswählen. 8.3.14 Werkseinstellungen Um zu den Grundeinstellungen zurückzukehren, Werkseinstellungen auswählen. Zum Bestätigen Ja auswählen. Um ohne Rücksetzung zurückzukehren, Nein auswählen. UI 800.2 – 6721110819 (2025/09)
  • Seite 25: Diagnose

    Alarms verfügbar. Auf den Alarm drücken, um die Momentaufnahme anzuzeigen. Störungsverlauf Anlage Hier werden die neuesten Alarme für die Anlage in chronologischer Reihenfolge angezeigt. Akt. Störungen Wärmep. zurücks. Aktive Alarme zurücksetzen. Zum Zurücksetzen Ja auswählen -oder- Nein auswählen, um zurückzukehren. UI 800.2 – 6721110819 (2025/09)
  • Seite 26: Kontaktdaten Installateur

    • Wärmepumpe: Zeigt den Namen, die Versionsnummern und die Softwareversion für die Elektronik und das Bedienfeld der Wärmepumpe an. • Lüftung • Internet-Gateway: Zeigt den Namen, die Version und die Software-Nummern für das Gateway an. Tab. 19 Informationsmenü UI 800.2 – 6721110819 (2025/09)
  • Seite 27: Update Der Systemsoftware

    1. Serviceapp Bosch EasyService herunterladen und installieren. 2. Serviceapp Bosch EasyService öffnen, Nutzungsbedingungen akzeptieren und kontinuierliche Aktualisierung der Datenbank bestätigen. 3. In der Serviceapp Bosch EasyService den Erstdownload der Software-Datenbank anstoßen. Die Serviceapp meldet, wieviel Platz das Update auf dem Mobilgerät benötigt.
  • Seite 28: Störungsbehebung

    ▶ Nach dem Update wird in der Serviceapp ein Bericht (PDF) erstellt, während das Mobilgerät noch verbunden ist oder bei der nächsten Verbindung. Informieren Sie den Kunden darüber, dass zur Aktualisierung des Geräts beim Kunden einige Daten an Bosch übertragen werden müssen, z. B. die Se- riennummer.
  • Seite 29 Bei Abweichungen Fühler TL2 austauschen. 6242 – [Alarm Sicherheitstemperaturwächter FE am elektrischen Tab. 29 Zuheizer hat angesprochen] Prüfvorgang/Ursache Maßnahme Der Überhitzungsschutz am Zuhei- Zirkulationspumpen und Anlagen- zer hat ausgelöst. druck prüfen und Anlage entlüften. Tab. 35 UI 800.2 – 6721110819 (2025/09)
  • Seite 30: Demo-Betrieb Aktivieren

    Der Demo-Betrieb ist für Ausstellungen und Präsentationen verfügbar. Wenn der Demo-Betrieb aktiviert ist, wird die Wärmepumpe auf die Grundein- stellungen zurückgesetzt und die simulierte Bedienung der Bedieneinheit ist auf die Benutzerebene beschränkt. Der Demo-Betrieb kann im Benutzer- menü deaktiviert werden. UI 800.2 – 6721110819 (2025/09)
  • Seite 31: Umweltschutz Und Entsorgung

    Marketingdienstleistungen, Vertragsmanagement, Zahlungsabwicklung, Programmierung, Datenhosting und Hotline-Services können wir externe Dienstleister und/oder mit Bosch verbundene Unternehmen beauftragen und Daten an diese übertragen. In bestimmten Fällen, jedoch nur, wenn ein angemessener Datenschutz gewährleistet ist, können personenbezogene Daten an Empfänger außerhalb des Europäischen Wirtschaftsraums übermittelt werden.
  • Seite 32 DEUTSCHLAND ÖSTERREICH Bosch Thermotechnik GmbH Robert Bosch AG Postfach 1309 Geschäftsbereich Home Comfort 73243 Wernau Göllnergasse 15-17 www.bosch-homecomfort.de 1030 Wien Allgemeine Anfragen: Betreuung Fachhandwerk +43 1 79 722 8391 Telefon: (0 18 06) 337 335 Technische Hotline: Telefax: (0 18 03) 337 336 +43 1 79 722 8666 Thermotechnik-Profis@de.bosch.com...
