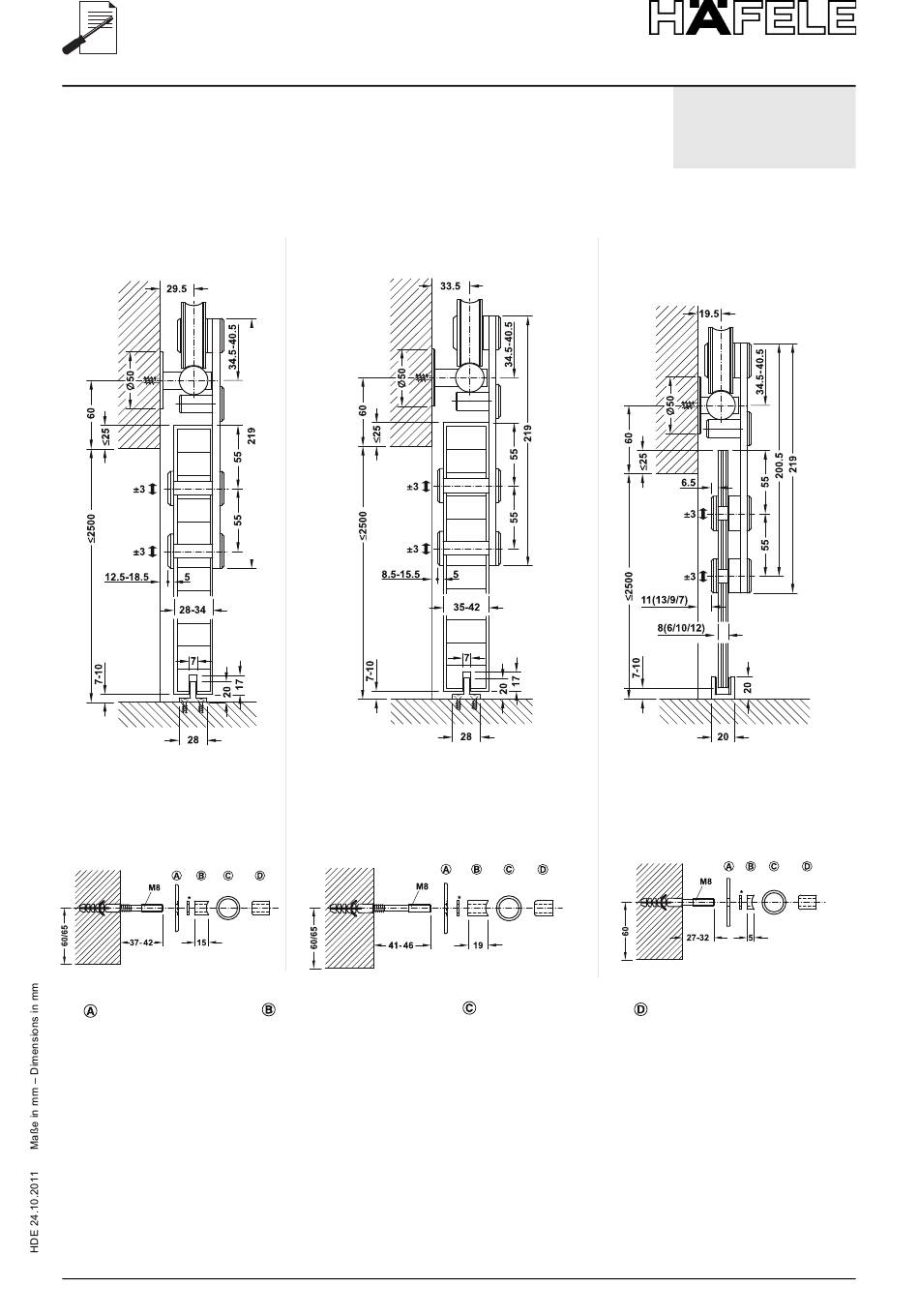

Schiebetürbeschlag Slido Design 70-V und 100-V
Türblattanbindung durch formschlüssige Klemmung
Slido Design 70-V and 100-V Sliding door fitting
Door fastened by positive-fit clamp connection
Holzdicke: 28-34 mm
Wood thickness: 28-34 mm
Wandbefestigung mit
Stockschrauben M8 x 90 mm:
Wall mounting with
M8 x 90 mm wood to metal dowel
= Stützteller
Support plate
Holzdicke: 35-42 mm
Wood thickness: 35-42 mm
Wandbefestigung mit
Stockschrauben M8 x 100 mm:
Wall mounting with
M8 x 100 mm wood to metal dowel:
= Distanzstück
Spacer
Glasdicke: 6-12 mm
Glass thickness: 6-12 mm
Wandbefestigung mit
Stockschrauben M8 x 80 mm:
Wall mounting with
M8 x 80 mm wood to metal dowel:
= Laufschiene
= Befestigungsbolzen
Running track
940.64.004
940.64.006
Fixing bolt
1/2
