设备说明
2.3

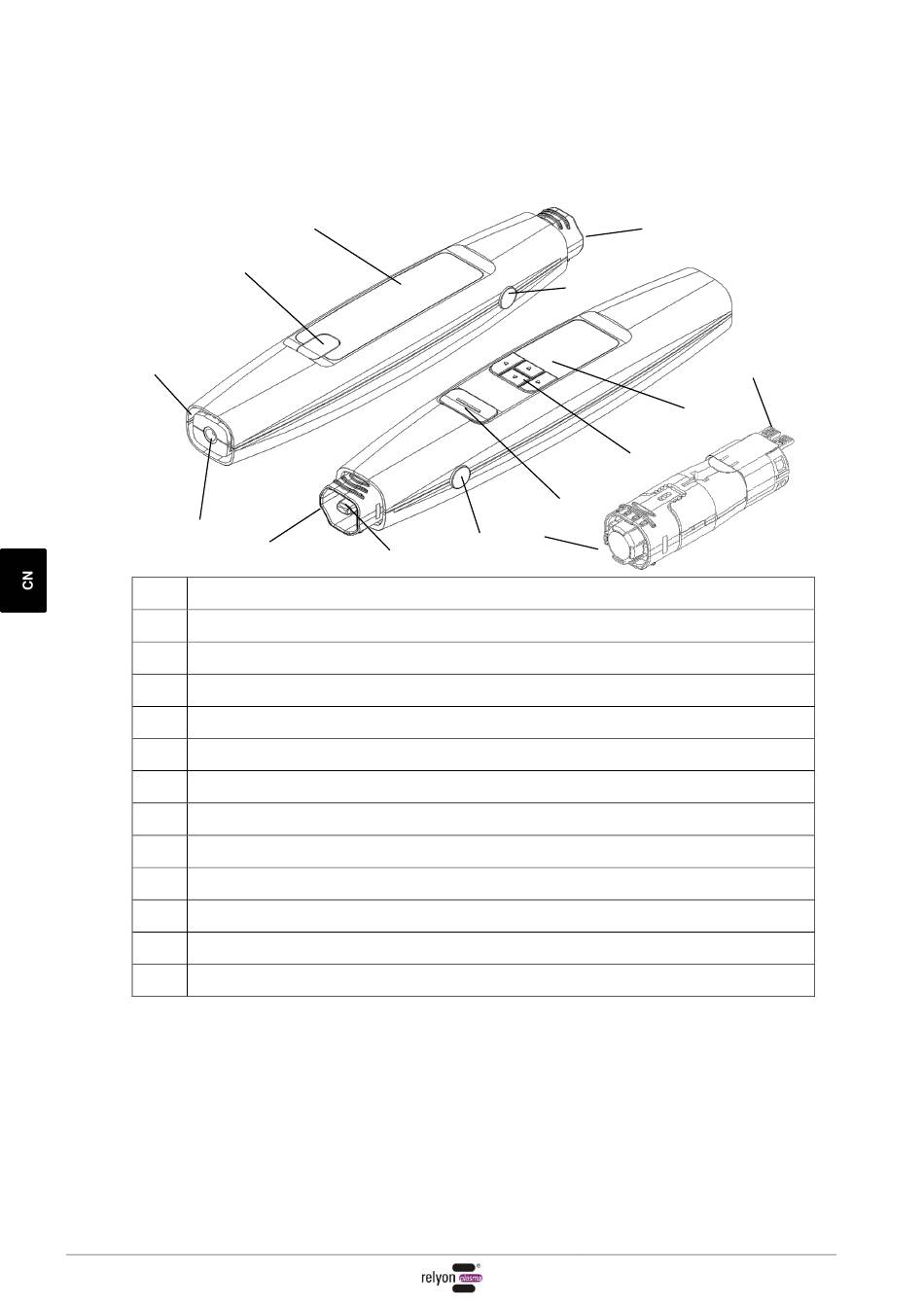

以下图示说明并标出设备各个部件的名称。标出的部件名称应用于使用说明书的相应章节。
9
7
10
编号 部件名称
"标准"切换模块（安装于设备内部）
1
压电元件（固定安装于切换模块中）
2
用于切换模块的止动按钮（两侧）
3
启动/停止按键
4
菜单按键
5
显示屏
6
进气口
7
铭牌
8
用于遮盖维修接口的罩盖（仅在 relyon plasma 有限公司进行维修作业时才打开）
9
用于电源适配器的插座
10
"近场"切换模块（参见图示）
11
切换模块的接触电路板
12
130
8
1
2
1
3
5
4
11
3
12
6
