Inhaltszusammenfassung für Relyon plasma PlasmaBrush

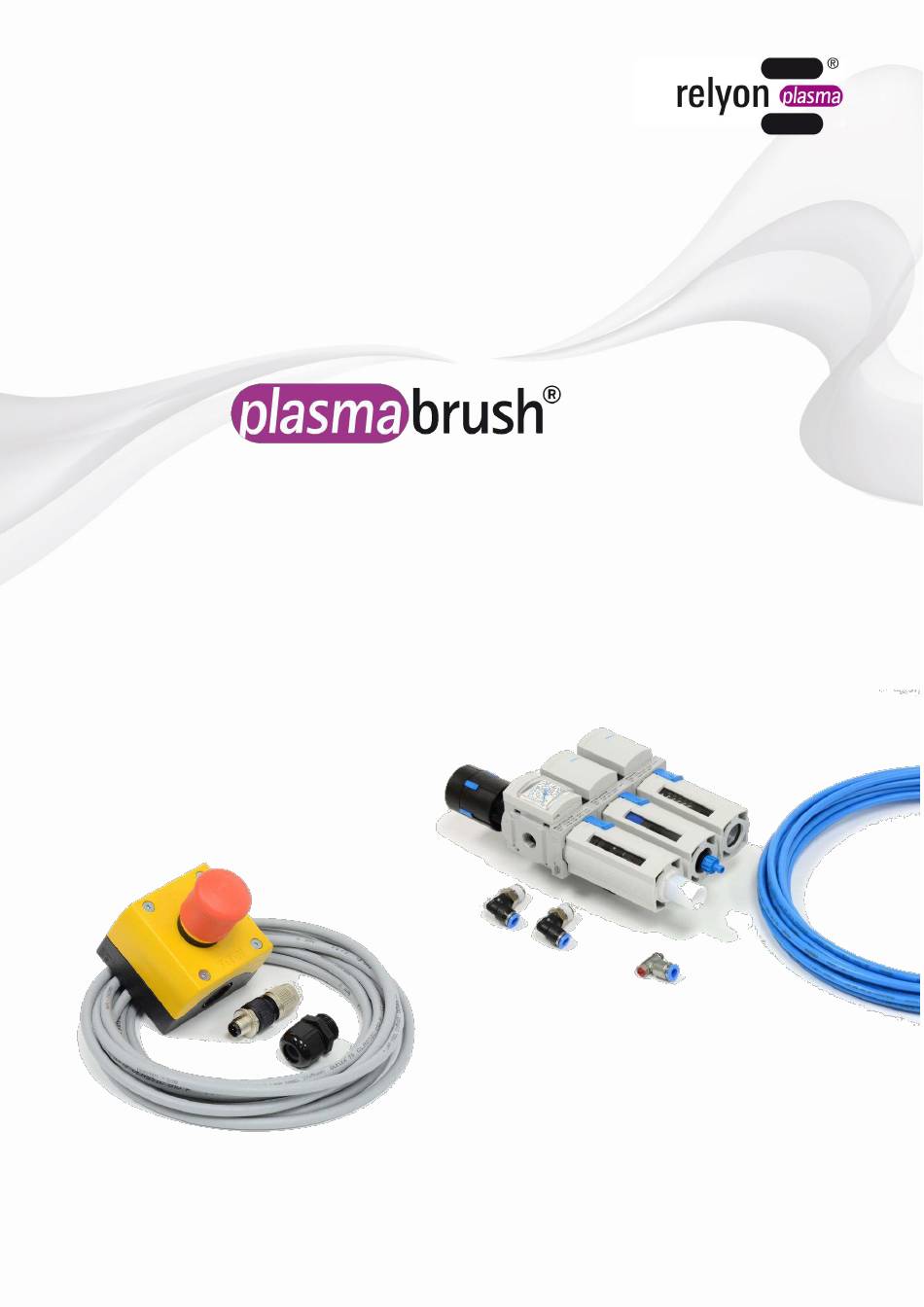

- Seite 1 Inhaltsverzeichnis Betriebsanleitung - Gasversorgungspaket - Not-Aus Schalter BA-GasPakNot_DE / F0352500 Dezember 2015 BA-GasPakNot_DE / F0352500...
- Seite 2 Inhaltsverzeichnis Wir freuen uns, dass Sie sich für ein hochwertiges Produkt der Firma relyon plasma GmbH entschieden haben und danken Ihnen für das entgegengebrachte Vertrauen. Um das Produkt optimal nutzen zu können, lesen Sie bitte die Betriebsanleitung sorgfältig durch. Wichtiger Hinweis! Lesen Sie diese Anleitung unbedingt vor Montage, Installation und Inbetriebnahme gründlich durch!
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheit ..........................4 Restgefährdungen ..........................4 Hinweise und Pflichten für den Betreiber ..................4 Bestimmungsgemäßer Betrieb ......................4 Unzulässige Betriebsbedingungen ....................5 Systembeschreibung ........................ 6 Funktion ............................6 Systemübersicht ..........................6 2.2.1 Beschreibung der Komponenten ..................6 2.2.2 Lieferumfang ........................7 Transport/Lagern ........................ -
Seite 4: Sicherheit
Bestimmungsgemäßer Betrieb Das System ist ausschließlich für den Betrieb mit der PS2000 Hochspannungsquelle und einem Plasmaerzeuger der Fa. relyon plasma GmbH vorgesehen. Zusammen mit einem geeigneten Plasmaerzeuger ist das Gerät ausschließlich für die Plasmabehandlung von Materialoberflächen (Metallen, Textilien, Glas, Kunststoffen) zur Aktivierung, Reinigung, Beschichtung oder Rückstandsentfernung bei Atmosphärendruck... -
Seite 5: Unzulässige Betriebsbedingungen
Unzulässige Betriebsbedingungen Der Betrieb des Systems ist unter den folgenden Bedingungen unzulässig: • Einsatz in explosionsgefährdeten Bereichen (EX). • bei starken Staubablagerungen. • bei zu hoher Luftfeuchtigkeit (>80 % rel.). • bei Temperaturen außerhalb 0 – 40 °C bzw. 32 – 104 °F. •... -
Seite 6: Systembeschreibung
Systembeschreibung Funktion Die Komponenten des Gasversorgungspakets sind die Grundelemente der Gasaufbereitung für den Betrieb eines Plasmabrush®PB3. Die Komponenten des Not-Aus-Schalters dienen dazu, einen einfachen Sicherheitskreis für die Stromquelle PS2000 zu konfigurieren. Systemübersicht 2.2.1 Beschreibung der Komponenten Gasversorgungspaket (Artikel Nr. 1000603700) Nr. -
Seite 7: Lieferumfang
Not-Aus-Schalter für PS2000 (Artikel Nr. 1000603600) Nr. Komponente Not-Halt / Not-Aus-Schalter Verbindungskabel, Länge: 5 m Rundsteckverbinder zum Anschluss an PS2000 Kabelverschraubung Kontermutter für Kabelverschraubung 2.2.2 Lieferumfang Gasversorgungspaket (Artikel Nr. 1000603700) Der Lieferumfang umfasst die folgenden Komponenten: • Wartungseinheit MSB • L-Steckverschraubung (2 Stück) •... -
Seite 8: Transport/Lagern
Transport/Lagern • Schützen Sie das System vor Verschmutzung und Fremdkörpern. Auspacken und Installation Auspacken • Öffnen Sie vorsichtig die Verpackung. • Nehmen Sie die Komponenten aus der Verpackung. Installationsvoraussetzungen Bevor Sie das Gerät installieren, müssen die folgenden Punkte erfüllt sein: •... -
Seite 9: Installation
Installation 4.3.1 Installation Gasversorgungspaket (1000603700) Zur Installation des Systems führen Sie die folgenden Punkte in der angegebenen Reihenfolge durch: Druckluftleitungen Achtung! Stellen Sie sicher, dass das System drucklos ist, bevor Sie mit der Installation starten. 1. Schrauben die die beiden L-Steckverschraubungen in die Wartungseinheit. 2. -
Seite 10: Installation Not-Aus Schalter Für Ps2000 (1000603600)
Schrauben Sie die werksseitig montierte Steckverschraubung vom Plasmaerzeuger ab. Schrauben Sie die vorjustierte Drossel in den Plasmaerzeuger und stecken Sie den Schlauch an. Die Drossel ist im vorjustierten Zustand mit Sicherungslack versehen. Durch Änderung der Stellschraube entspricht das Druck/Flussverhältnis nicht mehr der Kennlinie unter Punkt 5.1. - Seite 11 3. Schließen Sie den Rundsteckverbinder gemäß Verdrahtungsplan an das andere Kabelende an. Der mitgelieferte Rundsteckverbinder besteht aus vier Einzelteilen die in der dargestellten Weise zusammengesteckt/-schraubt werden müssen. 4. Prüfen Sie den Not-Aus-Schalter vor dem ersten Betrieb auf Funktionsfähigkeit. 5. Schließen Sie den Not-Aus-Schalter an der dafür vorgesehenen Buchse auf der Rückseite der Stromquelle PS2000 an.
-
Seite 12: Betrieb
Betrieb Kennlinie der vorjustierten Drossel 1. Stellen Sie den Gasdruck durch Drehen am Druckminderer der Wartungseinheit ein. 2. Lesen Sie den eingestellten Wert an der Anzeige ab. 3. Aus folgender Kennlinie ergibt sich der entsprechende Fluss. Bitte entnehmen Sie die zulässigen Betriebsparameter den Betriebsanleitungen der angeschlossenen Geräte. -
Seite 13: Umwelt
Denken Sie an den Schutz der Umwelt. Gebrauchte Elektro- und Elektronikgeräte dürfen nicht zum Hausabfall gegeben werden. Das Gerät enthält wertvolle Rohstoffe, die wieder verwendet werden können. Geben Sie das Gerät deshalb an einer entsprechenden Annahmestelle ab. relyon plasma GmbH Weidener Straße 16 93057 Regensburg Deutschland...
