User manual

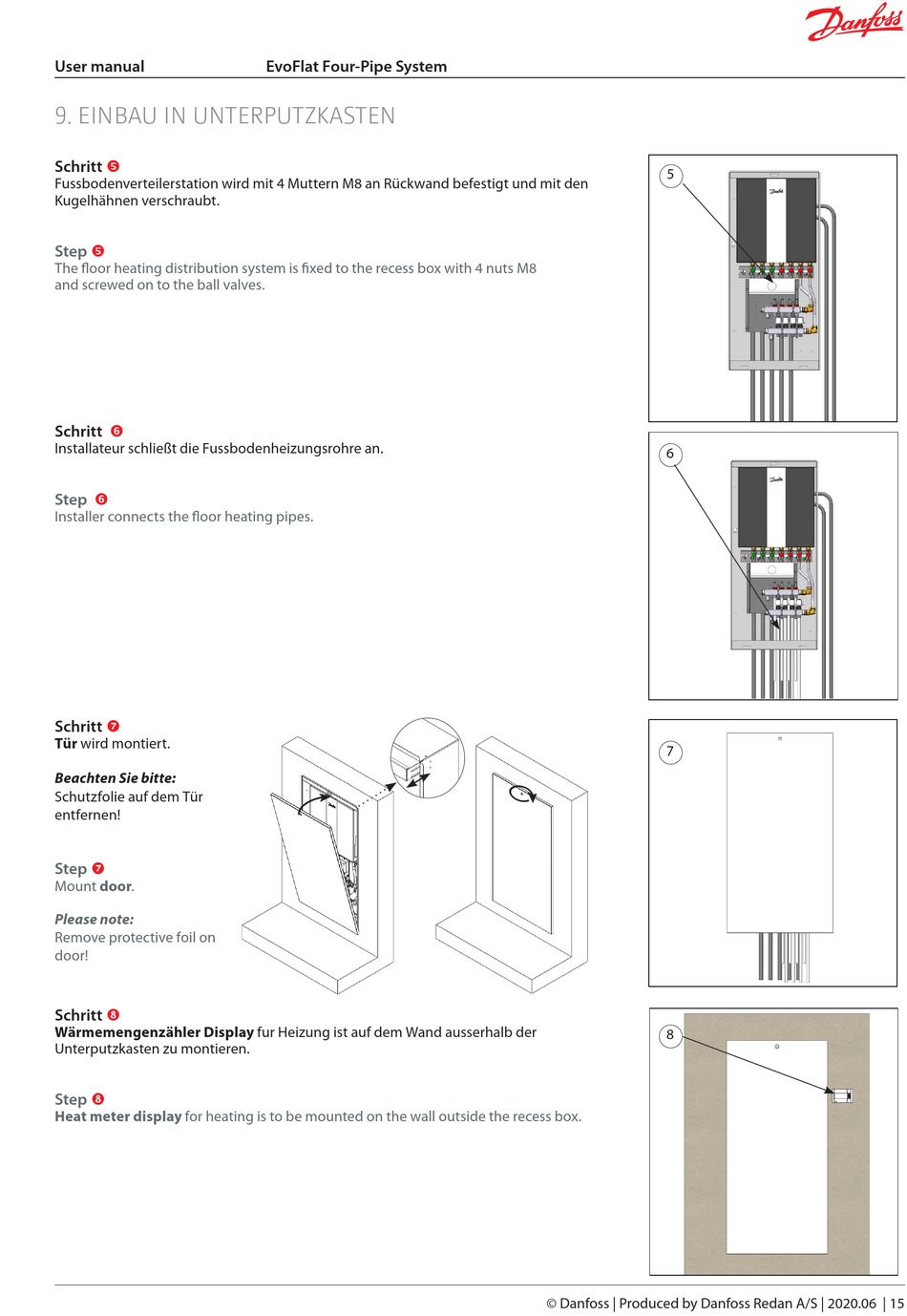

9. EINBAU IN UNTERPUTZKASTEN
Schritt
Fussbodenverteilerstation wird mit 4 Muttern M8 an Rückwand befestigt und mit den
Kugelhähnen verschraubt.
Step
The floor heating distribution system is fixed to the recess box with 4 nuts M8
and screwed on to the ball valves.
Schritt
Installateur schließt die Fussbodenheizungsrohre an.
Step
Installer connects the floor heating pipes.
Schritt
Tür wird montiert.
Beachten Sie bitte:
Schutzfolie auf dem Tür
entfernen!
Step
Mount door.
Please note:
Remove protective foil on
door!
Schritt
Wärmemengenzähler Display fur Heizung ist auf dem Wand ausserhalb der
Unterputzkasten zu montieren.
Step
Heat meter display for heating is to be mounted on the wall outside the recess box.
EvoFlat Four-Pipe System
5
6
7
8
© Danfoss | Produced by Danfoss Redan A/S | 2020.06 | 15
