User manual

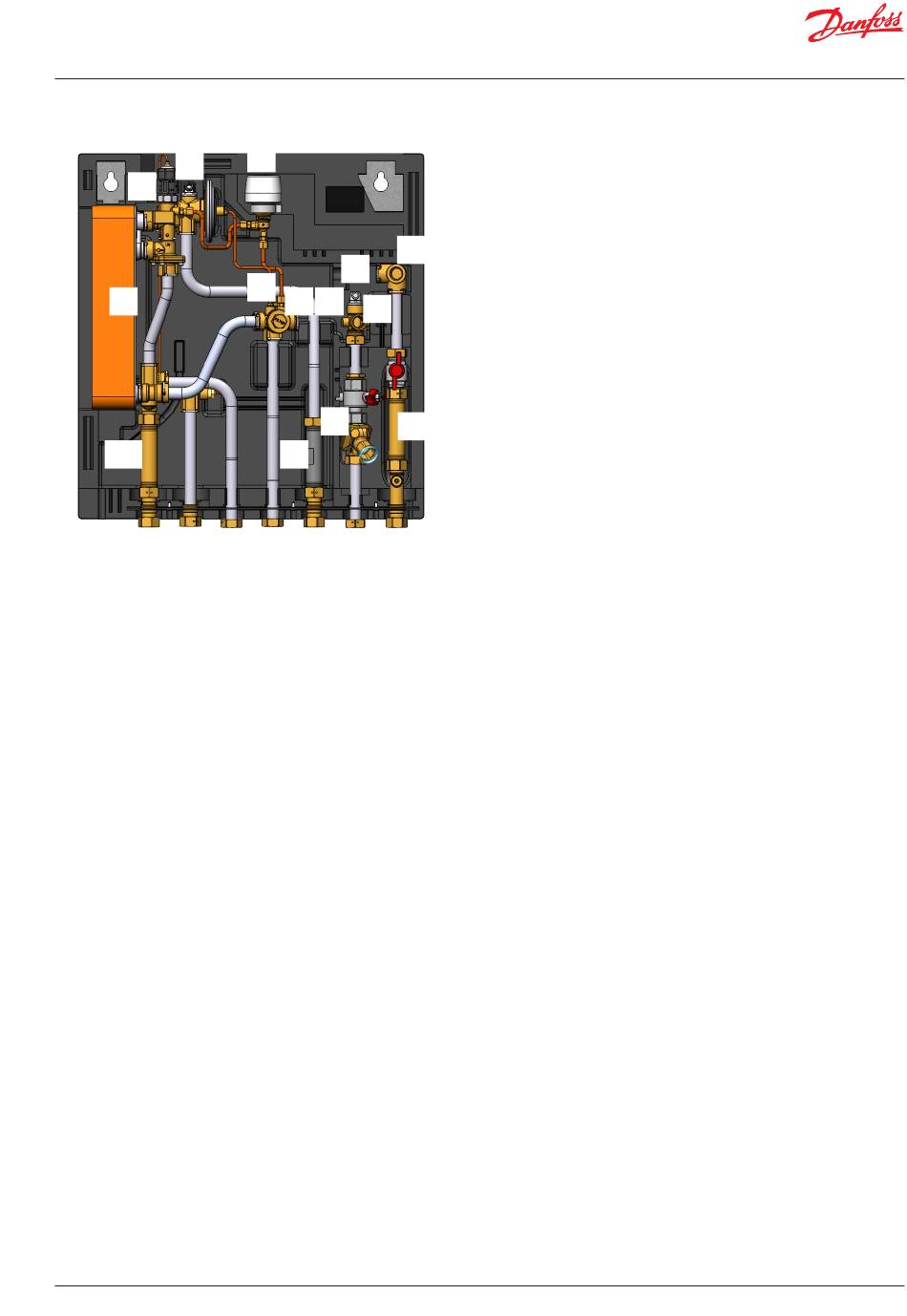

6. AUFBAU / MAIN COMPONENTS - EVOFLAT FOUR PIPE
17
38
2
59
Ihre Fernwärmestation kann optisch von der hier abgebildeten Station abweichen /
Your flat station might look different than the substation shown
Aufbau
EvoFlat Four Pipe 3
2.
Plattenwärmetauscher
5.
Schmutzfänger
17. Entlüftung
23. Fühlertasche
24. Passstück für WMZ 3/4" x 110 mm
30. Ventil HE
33 Stopfen
38 Warmwasserregler
40. Bypass
59. Passstück für Kaltwasserzähler 3/4" x 110 mm
EvoFlat Four Pipe
Zur Effektivierung der Verwendung des Energieverbrauches wurde eine neue Wohnungsstation-Variante als Four Pipe Station entwickelt.
Das Konzept hinter der neuen EvoFlat Four Pipe Station ist die Station mit zwei verschiedenen Energiequellen zu versorgen. Trinkwas-
serseitig mit traditionellem Fernwärmenetz und somit wird eine relativ hohe Vorlauftemperatur aufrechterhalten. Heizungseitig mit
Niedertemperatur-Energiequelle, als die max. Vorlauftemperatur für Fußbodenheizung 40° ist.
Auf dieser Weise werden die Warmwasser- und Heizungseite mit der gewünschten und erforderlichen Energiemenge versorgt, um den
Komfort zu gewährleisten und gleichzeitig wird Energieverschwendung vermieden. Eine solche alternative Energiequelle für Heizung
kann z.B. Wärmepumpe Solarheizung usw. sein ... Um die Anforderungen des Markts für Lösungen zur Energieeinsparung entgegenzu-
kommen, ist Four Pipe die Lösung.
To make the use of energy consumption more effective, a new flat station variant was developed as a Four Pipe Station.
The concept behind the new EvoFlat Four Pipe Station is to supply the station with two different energy sources. On the DHW side with a
traditional district heating network and thus a relatively high flow temperature is maintained. On the heating side with a low-temperature
energy source, as the max. flow temperature for floor heating is 40 °.
In this way, the hot water and heating side are supplied with the desired and required amount of energy to ensure comfort and at the same
time energy waste is avoided. Such an alternative energy source for heating can e.g. be heat pump, solar heating, etc. ... Four Pipe is the
solution to meet the requirements of the market for energy saving solutions.
EvoFlat Four-Pipe System
40
33
17
23
5
23
33
30
24
24
Main components
EvoFlat Four Pipe 3
2.
Plate heat exchanger
5.
Strainer
17. Air valve
23. Sensor pocket for heat meter
24. Fitting piece for heat meter: 3/4" x 110 mm
30. Valve HE
33 Plugs
38 DHW controller type TPM-C
40. Danfoss FJVR for bypass/circulation
59. Fitting piece, cold water meter 3/4" x 110 mm
© Danfoss | Produced by Danfoss Redan A/S | 2020.06 | 11
