Drucksache Nr. 9839 1079 04
Veröffentlichungsdatum 2020-03-18
Gültig ab Seriennummer B9690001
Gültig bis Seriennummer C2439999
ETP ST101-200-F-HAD
(60-200 Nm)
Lesen Sie alle Sicherheitshinweise und Anweisungen.
Die Nichtbeachtung der Sicherheitshinweise und Anweisungen
kann zu Stromschlägen, Bränden und/oder schweren Personen-
schäden führen.
Bewahren Sie alle Warnhinweise und Anweisungen zur künfti-
gen Verwendung auf.
ETP ST101-200-F-HAD
8433230221
WARNUNG

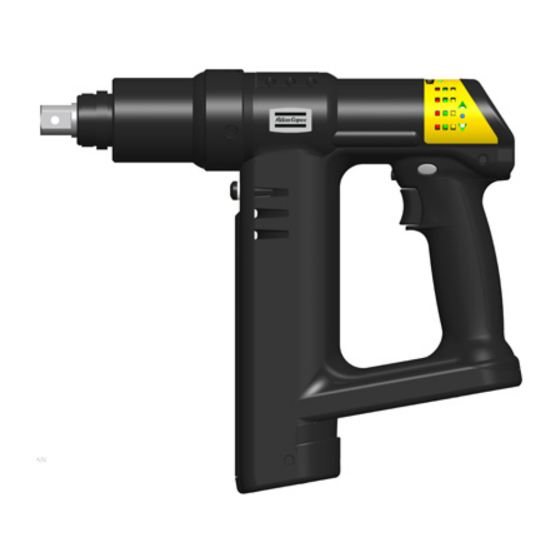

Electric pistol grip nutrunner
Produktanweisungen
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Atlas Copco ETP ST101-200-F-HAD
Inhaltszusammenfassung für Atlas Copco ETP ST101-200-F-HAD
- Seite 1 ETP ST101-200-F-HAD Drucksache Nr. 9839 1079 04 Electric pistol grip nutrunner Veröffentlichungsdatum 2020-03-18 Gültig ab Seriennummer B9690001 Produktanweisungen Gültig bis Seriennummer C2439999 ETP ST101-200-F-HAD 8433230221 (60-200 Nm) WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu Stromschlägen, Bränden und/oder schweren Personen-...
-
Seite 2: Inhaltsverzeichnis
ESD-Probleme vermeiden ................ 11 Wartungsanweisungen ................... 11 Überholung .................. 11 Wartungsempfehlungen .............. 11 Serviceanleitung .................. 11 Schmieranweisungen .................. 12 Schmieranleitung................. 12 Schmierung .................. 12 Reparaturanweisungen................... 12 Reparatur..................... 12 Störungshilfe...................... 13 Power Focus 600/6000................... 13 Power Focus 3000/4000................. 13 Wenn das Werkzeug sehr heiß wird:.............. 13 © Atlas Copco Industrial Technique AB - 9839 1079 04... - Seite 3 Recycling ....................... 14 Recycling-Anweisungen ................. 14 Angaben zum Recycling Tensor ST101 ............ 14 © Atlas Copco Industrial Technique AB - 9839 1079 04...
-
Seite 4: Produktinformation
Die sicherheitsbezogenen Signalwörter Gefahr, Warnung, Vorsicht und Hinweis haben folgende Bedeu- tung: GEFAHR GEFAHR weist auf eine gefährliche Situation hin, die bei Nichtvermeidung zu schweren Verletzungen mit möglicher Todesfolge führen wird. © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 5: Garantie
Garantiereparaturen werden nur in Atlas Copco-Werkstätten oder von einem zertifizierten Service- Partner ausgeführt. Atlas Copco bietet eine erweiterte Garantie und eine vorbeugende Wartung nach dem neuesten Stand der Technik durch seine ToolCover-Verträge. Weitere Informationen erhalten Sie von Ihrem lokalen Servicere- präsentanten. -
Seite 6: Sicherheitsdatenblätter Msds/Sds
Video Produktsicherheit für Drehschrauber Erfahren Sie mehr zu den Sicherheitsmerkmalen der Drehschrauber von Atlas Copco und den Maßnah- men, die der Bediener für den sicheren Betrieb zu ergreifen hat. Klicken Sie auf den Link, oder scannen Sie den nachfolgenden QR-Code, um das Video anzusehen: https://www.youtube.com/watch?v=FAh6yttvUpw... -
Seite 7: Service-Übersicht
Sie es außer Betrieb und prüfen Sie es. Wenn keine detaillierten Informationen über eine vorbeugende Wartung enthalten sind, befolgen Sie die folgenden allgemeinen Richtlinien: ■ Entsprechende Teile gründlich reinigen ■ Defekte und verschlissene Teile ersetzen © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 8: Installation
Winkelimpulse des Drehmomentwandlers an die POWER FOCUS-/Antriebseinheit ge- sendet werden. Alle Änderungen der Werte in der POWER FOCUS-Einheit, die vorgenommen wer- den, wenn das Werkzeug angeschlossen ist, werden im Werkzeugspeicher gespeichert. © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 9: Bedienung
Bedieners abhängig. Passen Sie die Drehmomenteinstellung der Stärke und der Kör- perhaltung des Bedieners an und verwenden Sie bei zu hohem Drehmoment einen Drehmoment- arm oder einen Gegenhalter. ■ Verwenden Sie in staubiger Umgebung eine Staub-Absauganlage oder eine Mundschutzmaske. © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 10: Bedienungsanleitung
Das Werkzeug ist mit Anzeigeleuchten versehen, ■ Grün = Festziehen OK ■ Gelb = Warnung – niedriges Drehmoment. ■ Rot = Warnung – hohes Drehmoment. ■ Orange = Funktionslicht ■ Blau = Funktionslicht © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 11: Wartung
Sollte der Elektromotor defekt sein oder gewartet werden müssen, senden Sie die komplette Motoreinheit an Atlas Copco Industrial Technique zurück. Motoren, die von jemand anderem als Atlas Copco Industrial Technique geöffnet wurden, werden nicht gewartet. Überholung und vorbeugende Wartung werden in regelmäßigen Abständen einmal jährlich oder nach ma- ximal 250.000 Arbeitszyklen empfohlen, je nach dem, was früher eintrifft. -
Seite 12: Schmieranweisungen
Fett zu schmieren, das Molybdändisulfit enthält. Für eine max. Reparaturanweisungen Reparatur Reparaturarbeiten dürfen nur von qualifiziertem und entsprechend autorisiertem Personal ausgeführt wer- den. Weitere Informationen erhalten Sie bei Ihrem zuständigen Atlas Copco Händler. © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 13: Störungshilfe
Wärme. Beziehen Sie sich bitte auf das Benutzerhandbuch Ihrer POW- ER FOCUS Einheit. Sollten die obigen Behebungsmaßnahmen nicht ausreichend sein, wählen Sie ein Werkzeug mit der nächsthöheren Kapazität aus. © Atlas Copco Industrial Technique AB - 9839 1079 04... -
Seite 14: Recycling-Anweisungen
Metall, Stahl Abstand Kunststoffe, Sonstiges, POM Gebläse, komplett Elektronikgerät Motorgehäuse Elektronikgerät Schutzabdeckung Kunststoff, PP Auslösetaste Metall, Stahl Handgriff Kunststoffe, Sonstiges, PA Umschaltknopf Metall, Messing Handgriff Kunststoffe, Sonstiges, PA Hauptkarte Elektronikgerät © Atlas Copco Industrial Technique AB - 9839 1079 04... - Seite 16 Übersetzung der Originalbetriebsanleitung © Copyright 2020, Atlas Copco Industrial Technique AB. Alle Rechte vorbehalten. Jeglicher nicht autorisierte Gebrauch sowie das Kopieren der Inhalte ganz oder in Teilen ist verboten. Dies gilt insbesondere für Atlas Copco Industrial Handelsmarken, Modellbezeichnungen, Artikelnummern und Zeichnungen.
