WICHTIG: Ziehen Sie die Schrauben erst fest,
1
nachdem Sie Schritt 3 durchgeführt haben.

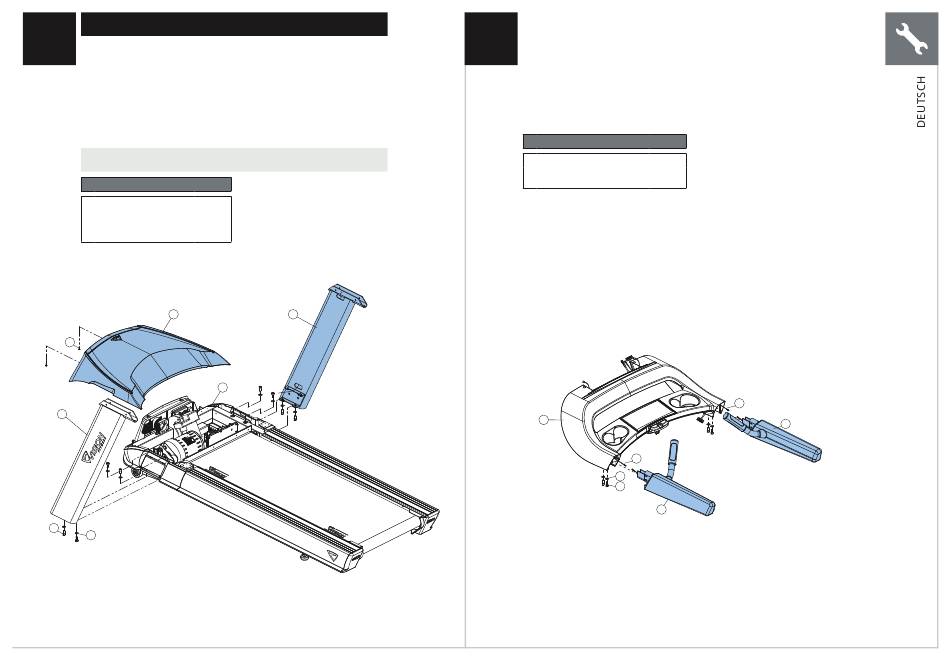

Entfernen Sie die 2 vorinstallierten Schrauben (A) und nehmen Sie die
•
MOTORABDECKUNG (1) AB.
• Öffnen Sie die HARDWARE FÜR SCHRITT 1.
• Befestigen Sie den LINKEN KONSOLENMAST (3) am BASISRAHMEN
(2) mit 4 SCHRAUBEN (B) und 4 UNTERLEGSCHEIBEN (C) von oben und
unten.
• Befestigen Sie den RECHTEN KONSOLENMAST (6) am BASISRAHMEN
(2) mit 4 SCHRAUBEN (B) und 4 UNTERLEGSCHEIBEN (C) von oben und
unten.
HINWEIS: Achten Sie darauf, dass Sie keine Kabel abklemmen,
wenn Sie die Haltestange befestigen.
Hardware für Schritt 1

Beschreibung

Menge
A Vorinstallierte Schraube 2
B Schraube 8
C Unterlegscheibe 8
1
A
2
3
B
C
6
• Öffnen Sie die HARDWARE FÜR SCHRITT 2.
2
Befestigen Sie das KABEL FÜR DEN PULSGRIFF (12), werfen Sie den Kabelbinder
•
weg, verstauen Sie die Kabel in der LINKEN HALTESTANGE (8) und schieben
Sie sie in die KONSOLENBASIS (9).
• Befestigen Sie das KABEL FÜR DEN PULSGRIFF (13), werfen Sie den Kabelbinder
weg, verstauen Sie die Kabel in der RECHTEN HALTESTANGE (10) und schieben
Sie sie in die KONSOLENBASIS (9).
• Befestigen Sie die HALTESTANGEN (8 & 10) an der KONSOLENBASIS (9)
mit 4 SCHRAUBEN (E) und 4 GEWÖLBTEN UNTERLEGSCHEIBEN (F).
Hardware für Schritt 2
Beschreibung Menge
E Schraube
F Unterlegscheibe (gebogen)
9
12
F
E
8
4
4
13
10
