Externe Erdungsanschlüsse
Das Erdungskabel, das von Ihrer Haupterdungsschiene kommt, kann entwe-
der an den Erdungsanschluss im Inneren des Gehäuses angeschlossen wer-
den, so wie in Abb. 16 auf Seite 36 dargestellt (empfohlen), oder bei Bedarf
an einen der beiden verfügbaren externen Anschlusspunkte (siehe unten).

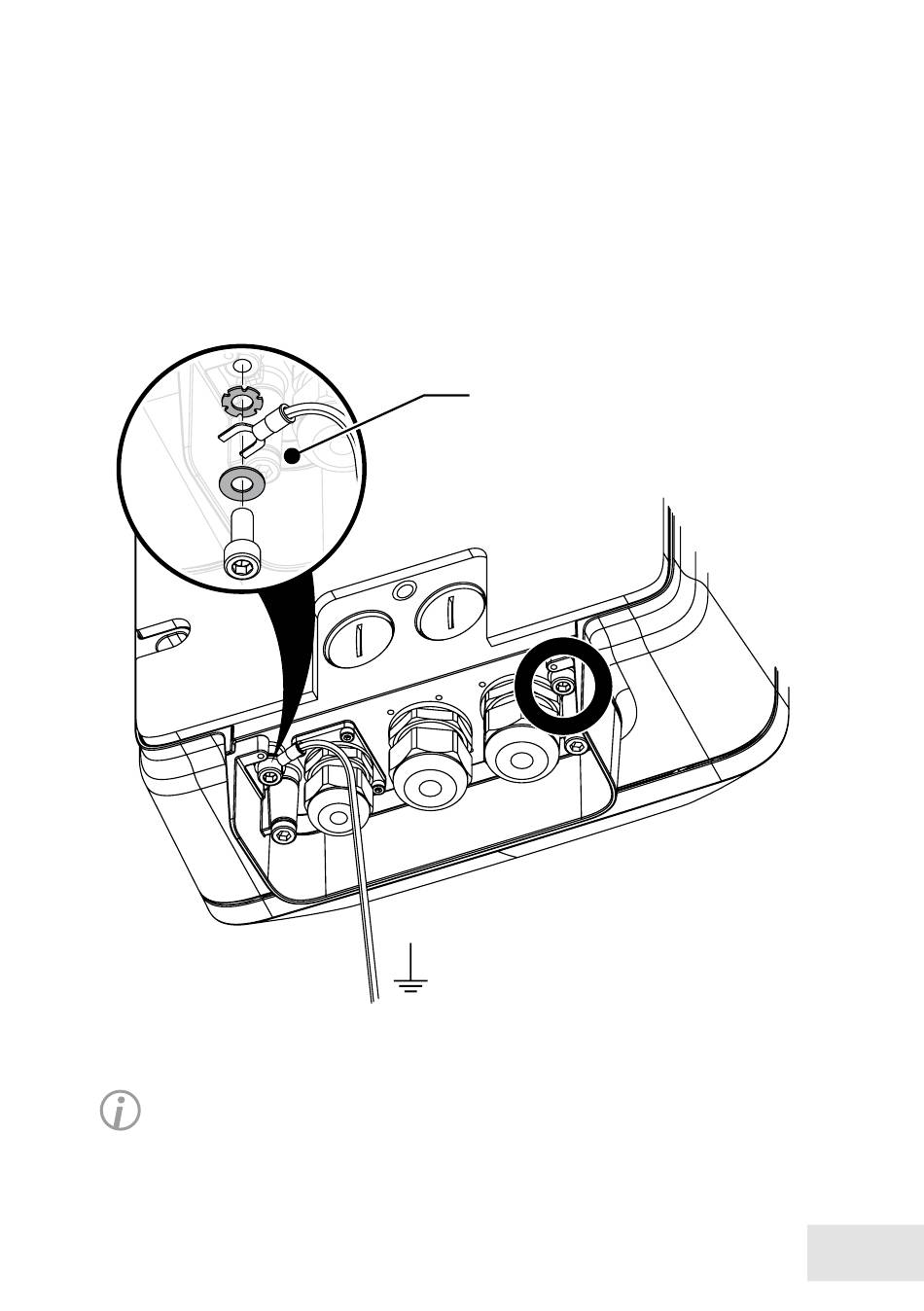

Abb. 32: M6 Zylinderschrauben mit Innensechskant (Schlüsselweite 5)
Positionieren Sie den isolierten Crimp-Kabelschuh in Gabelform Ihres
Erdungskabels zwischen der Unterlegscheibe und der außengezahnten
Zahnscheibe, so wie in Abb. 32 dargestellt.
INBETRIEBNAHME – Mountera® Box | REV. 1.0.1 | © 2020 Dallmeier
1. Gehäuse
2. Zahnscheibe (außengezahnt)
3. Kabelschuh
4. Unterlegscheibe
5. Schraube
