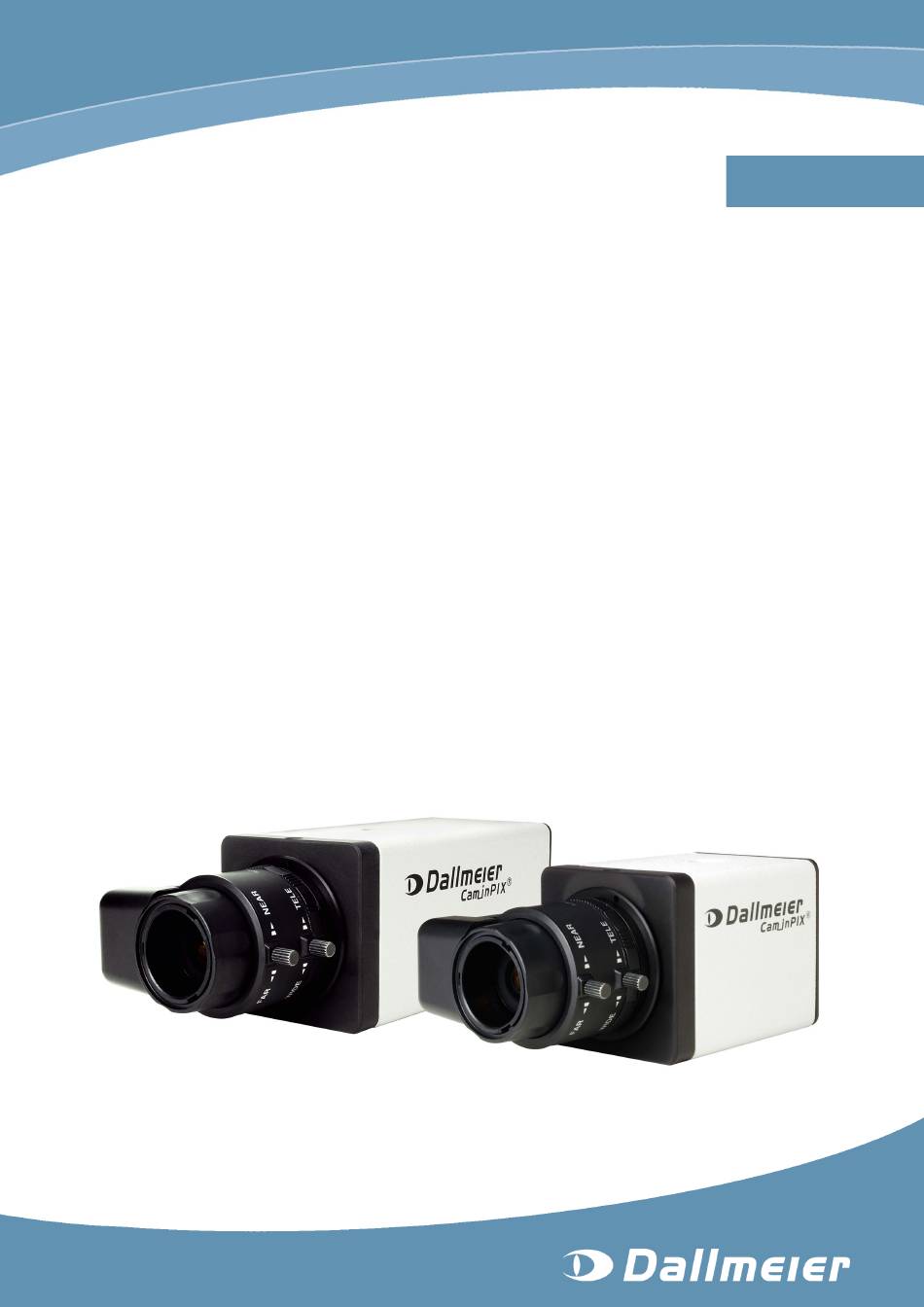

- Seite 1 Installation und Konfiguration Deutsch Farb-Boxkamera (Tag/Nacht) DF3000A(-DN) DF3000A(-DN) CasinoCam ® DF3000AS(-DN) DF3000AS(-DN) CasinoCam ® Rev. 2.0.1 / 080711...
- Seite 2 Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeichnung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist.
-
Seite 3: Inhaltsverzeichnis
Lens Select ....................24 8.3.5 Color ......................25 8.3.6 Day / Night Setup..................25 Image Functions ..................26 8.4.1 Progressive Scan ..................26 8.4.2 Backlight ..................... 26 8.4.3 Digital Zoom ....................27 8.4.4 White Balance .................... 27 Exit Menu ....................28 Dallmeier electronic... - Seite 4 DF3000A(-DN) / DF3000AS(-DN) Anhang ...................... 29 Menüstruktur ....................29 Technische Daten ..................30 Technische Zeichnungen ................32 ® 9.3.1 DF3000A(-DN) / DF3000A(-DN) CasinoCam ................® 9.3.2 DF3000AS(-DN) / DF3000AS(-DN) CasinoCam ..............Pin-Belegung Schnittstellen ................ 34 Dallmeier electronic...
-
Seite 5: Dieses Dokument
Das Warnwort WARNUNG kennzeichnet eine möglicherweise bevorstehende Gefahr, die zum Tod oder zu schwerer Ver- letzung führen kann, wenn sie nicht vermieden wird. VORSICHT Das Warnwort VORSICHT kennzeichnet eine möglicherweise bevorstehende Gefahr, die zu leichter Verletzung führen kann, wenn sie nicht vermieden wird. Dallmeier electronic... - Seite 6 Ein HINWEIS bietet Informationen zu Grundlagen, Besonder- heiten und effizienter Vorgehensweise sowie allgemeine Emp- fehlungen. Ausdruck Fett und kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder seiner Benutzeroberfläche (Buttons, Menüeinträge) hin. Dallmeier electronic...
-
Seite 7: Sicherheitshinweise
Keine Veränderungen vornehmen Nehmen Sie keine Veränderungen am Gerät (weder Software noch Hardware) ohne Rück- sprache mit Dallmeier electronic vor. Unsachgemäße Veränderungen können zu Funktions- störungen und Beschädigungen führen. Dallmeier electronic übernimmt keine Haftung für Schäden aus unerlaubter oder nicht sachgerechter Veränderung des Geräts. - Seite 8 Nicht geeignete Peripherie kann zur Verletzung lokaler Gesetze bzw. Vorschrif- ten und zur Beschädigung des Geräts führen. Des Weiteren führt der Einsatz von Periphe- rie die nicht von Dallmeier electronic geprüft und freigegeben ist zum Verlust der Gewähr- leistung. Fragen Sie im Zweifelsfall beim zuständigen Vertriebspartner nach.
-
Seite 9: Allgemeine Hinweise
Inhalt dieser Dokumentation. Bestimmte Funktionen oder Eigen- schaften können eine kostenpflichtige Freischaltung erfordern. Transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier electronic übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Ver- sand sollte nur in der Originalverpackung erfolgen. -
Seite 10: Gewährleistung
DF3000A(-DN) / DF3000AS(-DN) HINWEIS Detaillierte Angaben entnehmen Sie bitte dem Kapitel Techni- sche Daten. Gewährleistung Maßgeblich sind die jeweils bei Vertragsabschluss geltenden Allgemeinen Geschäftsbedin- gungen (AGB). Zertifizierungen Zum Zeitpunkt der Fertigstellung dieses Dokuments lagen folgende Zertifizierungen vor: UVV-Kassen Dallmeier electronic... -
Seite 11: Hinweise Zum Betrieb Der Kamera
Die Qualität des Videobildes ist abhängig von der Beleuchtung und dem verwendeten Monitor, auf dem das Videobild dargestellt wird. Der automatische Weißabgleich ist abhängig von der verwendeten Beleuchtung und kann z. B. bei Kunstlicht zu Farbverfälschungen führen. Eine schlechte Beleuchtung kann zu fehlerhaftem Weißabgleich führen. Dallmeier electronic... -
Seite 12: Ansichten Und Anschlussbelegung
DF3000A(-DN) / DF3000AS(-DN) Ansichten und Anschlussbelegung Ansichten Abb. 5-1 A DC Autoiris Objektiv (nicht im Standardlieferumfang enthalten) B Feststellschraube für Auflagemaß-Einstellring (2 mm Innensechskant) C ¼’’-Stativgewinde (auf Ober- und Unterseite) D CS-Mount Objektivfassung und Auflagemaß-Einstellring Dallmeier electronic... -
Seite 13: Anschlussbelegung
12V DC / 24V AC (interner Verpolschutz) ® DF3000AS(-DN) / DF3000AS(-DN) CasinoCam 12V DC (interner Verpolschutz) F RS232-Schnittstelle (nur für Servicezwecke) G Videoausgang (FBAS, BNC) H Power-LED DC Autoiris Schnittstelle für Blendensteuerung J Selektor, mit integrierter Enter-Taste (modellabhängig) K Separate Enter-Taste (modellabhängig) Dallmeier electronic... -
Seite 14: Installation Und Inbetriebnahme
ACHTUNG Mögliche Beschädigung des Sensors. Die Länge des Objektivgewindes plus evtl. hervorstehender Teile darf 5 mm nicht überschreiten (L). Bei Verwendung eines C-Mount Objektivs müssen Sie einen C-/CS-Mount Adapterring (5 mm) zwischen das Objektiv und die Kamera schrauben. Dallmeier electronic... -
Seite 15: Auflagemaß Einstellen
Verwenden Sie nur bewährte Methoden und Produkte zur Rei- nigung des Sensors. Für weitere Informationen wenden Sie sich bitte an den Dallmeier Support. Entfernen Sie den hinteren Objektivdeckel und die Schutzkappe des Kameragehäuses. Schrauben Sie das Objektiv vorsichtig in die CS-Mount Objektivfassung (D). -
Seite 16: Installation Und Inbetriebnahme
Stellen Sie vor Inbetriebnahme sicher, dass die Kamera fest installiert ist. Montieren Sie die Kamera mittels ¼’’-Stativgewinde (C) und passender Stativschraube an eine Wand-/Deckenhalterung oder an einen Schwenk-/Neigekopf etc. WARNUNG Lebensgefahr durch Stromschlag bei Blitzeinschlag! Schließen Sie das Videokabel nicht während eines Gewitters an oder ab. Dallmeier electronic... - Seite 17 Die Kamera ist mit einem internen Verpolschutz ausgestattet. Schließen Sie die Kamera über den Stromversorgungseingang (E) an ein geeignetes Netzteil an. Schließen Sie das Netzteil an die Spannungsversorgung an. Die Power-LED (H) leuchtet und die Kamera ist betriebsbereit. Dallmeier electronic...
-
Seite 18: Vorbereitung Konfiguration
PView) darf sich kein Videoverteiler oder Signalverstärker be- finden. HINWEIS Beachten Sie die gesonderten Bedienungsanleitungen der ver- wendeten Geräte bzw. Software. UTC Remote Box Direkt Abb. 7-1 Kamera UTC Remote Box FBAS-Monitor Über Rekorder Abb. 7-2 Kamera Rekorder Monitor Remote Box Dallmeier electronic... -
Seite 19: Dms Rekorder
Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte möglich. PView Abb. 7-4 Kamera Rekorder PView-Station Monitor HINWEIS Diese Vorgehensweise ist mit einem Rekorder ab Software- version 5.3.1 und eingebauter FG-11 Framegrabber-Karte in Verbindung mit PView ab Version 5.6.0 möglich. Dallmeier electronic... -
Seite 20: Konfiguration
Konfiguration für Objektive mit manueller Blendensteuerung Verwenden Sie ein Objektiv mit manueller Blendensteuerung, muss vor der weiteren Kon- figuration die werkseitige Voreinstellung geändert werden. Wählen Sie Basic Functions > Lens Select = Manual. Sie können nun weitere Einstellungen vornehmen oder das Konfigurationsmenü verlassen. Dallmeier electronic... -
Seite 21: Presets (Voreinstellungen)
Die Detailwiedergabe im hellen Bereich wird optimiert. Das typische Flackern bei Neonröhren wird kompensiert. Low Light Preset für Szenen mit geringer Beleuchtung und langsam bewegenden Objekten. Die Verschluss- bzw. Belichtungszeit (Shutter) kann manuell zwischen 2x und 8x einge- stellt werden. Dallmeier electronic... - Seite 22 ® Gain Limit (nur bei Version CasinoCam Mit Gain Limit stellen Sie die max. Verstärkung ein, mit der die Amplitude des Videosi- gnals bei schlechten Lichtverhältnissen angehoben werden kann. Sharpness Wählen Sie Sharpness, um die Bildschärfe einzustellen. Dallmeier electronic...
-
Seite 23: Basic Functions
In den Untermenüs zu PAL und NTSC können die folgenden Einstellungen vorgenommen werden: Videopegel Nach der Wahl des Videosignals können Sie den Video- ----------------- PAL ------------------ pegel im Bedarfsfall korrigieren. Previous Page V-Level > Sync: < Internal 1 > V-Phase Dallmeier electronic... -
Seite 24: Horizontal Flip
Lens Select.. < DC > Color Day / Night Setup.. HINWEIS Ab Werk ist Lens Select = DC eingestellt. Verändern Sie diesen Wert nur, wenn Sie die Kamera mit ei- nem nachträglich eingebauten Objektiv mit manueller Blenden- steuerung verwenden. Dallmeier electronic... -
Seite 25: Color
Mit Night Mode legen Sie fest, ob die Kamera im Nachtmodus Farb- oder Schwarz- Weiß-Bilder aufnehmen soll. Bei der DF3000 ist ab Werk Night Mode = B/W (Schwarz-Weiß) eingestellt. Night: max. Gain Mit Night: max. Gain legen Sie den Wert für die maximale Verstärkung des Videosig- nals im Nachtmodus fest. Dallmeier electronic... -
Seite 26: Image Functions
Vollbild nur eine Bewegungsphase auf. Der „Kammeffekt“ wird so vermieden, jedoch werden schnelle Bewegungen geruckelter wiedergegeben. HINWEIS Um Kamerabilder mit maximaler Auflösung aufzuzeichnen, sollte der Dallmeier-Rekorder im Vollbildmodus und die Ka- mera mit der Einstellung Progressive Scan = On betrieben werden. 8.4.2 Backlight Bei Aufnahmen mit Gegenlicht, z. -
Seite 27: Digital Zoom
Unter White Balance können Sie den Weißabgleich der Ka- -------- Image Functions --------- mera beeinflussen. Previous Page. Progressive Scan Backlight Digital Zoom On.. Bei AWB.. erfolgt ein automatischer Weißabgleich für die > White Balance < ATW.. > zum Zeitpunkt der Messung aktuelle Situation. Dallmeier electronic... -
Seite 28: Exit Menu
Load Factory Settings Um die Konfiguration in den Auslieferzustand zurückzu- ------------- Exit Menu -------------- setzen, wählen Sie neben Load Factory Settings die Ein- Previous Page. stellung Yes und drücken die Enter-Taste. Last Changes Reject. > Load Factory Settings 3000 Version Dallmeier electronic... -
Seite 29: Anhang
Lens Select.. Color Day / Night Setup.. -------- Image Functions --------- Previous Page. > Progressive Scan Backlight Digital Zoom On.. White Balance ATW.. ------------- Exit Menu -------------- Previous Page. > Last Changes Reject. Load Factory Settings 3000 Version Dallmeier electronic... -
Seite 30: Technische Daten
DF3000AS(-DN) / DF3000AS(-DN) CasinoCam Max. 2,1 W ® Abmessungen (ohne Objektiv) DF3000A(-DN) / DF3000A(-DN) CasinoCam Ca. B 45 x H 45 x L 108 mm ® DF3000AS(-DN) / DF3000AS(-DN) CasinoCam Ca. B 45 x H 45 x L 73 mm Dallmeier electronic... - Seite 31 DF3000A(-DN) / DF3000AS(-DN) ® Gewicht (ohne Objektiv) DF3000A(-DN) / DF3000A(-DN) CasinoCam Ca. 220 g ® DF3000AS(-DN) / DF3000AS(-DN) CasinoCam Ca. 160 g Temperatur -10°C bis 50°C, 0° bis 35°C empfohlen Zulassungen/Zertifizierungen CE, FCC, UL, ACA, UVV-Kassen, CB Dallmeier electronic...
-
Seite 32: Technische Zeichnungen
DF3000A(-DN) / DF3000AS(-DN) Technische Zeichnungen ® 9.3.1 DF3000A(-DN) / DF3000A(-DN) CasinoCam Abb. 9-1 Abb. 9-2 Abb. 9-3 Einheit: mm Dallmeier electronic... -
Seite 33: Df3000As(-Dn) / Df3000As(-Dn) Casinocam
DF3000A(-DN) / DF3000AS(-DN) ® 9.3.2 DF3000AS(-DN) / DF3000AS(-DN) CasinoCam Abb. 9-4 Abb. 9-5 Abb. 9-6 Einheit: mm Dallmeier electronic... -
Seite 34: Pin-Belegung Schnittstellen
DF3000A(-DN) / DF3000AS(-DN) Pin-Belegung Schnittstellen DC Autoiris Schnittstelle für Blendensteuerung Abb. 9-7 DC Autoiris Schnittstelle für Blendensteuerung Signal Dämpfung Dämpfung Antrieb Antrieb Dallmeier electronic... - Seite 35 Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektroma- gnetische Verträglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/23/EWG und 2006/95/EWG festgelegt sind. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & Co.KG Cranachweg 1 D 93051 Regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt.
- Seite 36 Richtlinien des Rates zur Angleichung der Rechtsvorschriften der Mitgliedsstaaten über die elektroma- gnetische Verträglichkeit 89/336/EWG und der Niederspannungsrichtlinie 73/23/EWG und 2006/95/EWG festgelegt sind. Diese Erklärung wird abgegeben durch: Dallmeier electronic GmbH & Co.KG Cranachweg 1 D 93051 Regensburg Die jeweiligen Prüfungen wurden bei akkreditierten Prüflabors durchgeführt.
