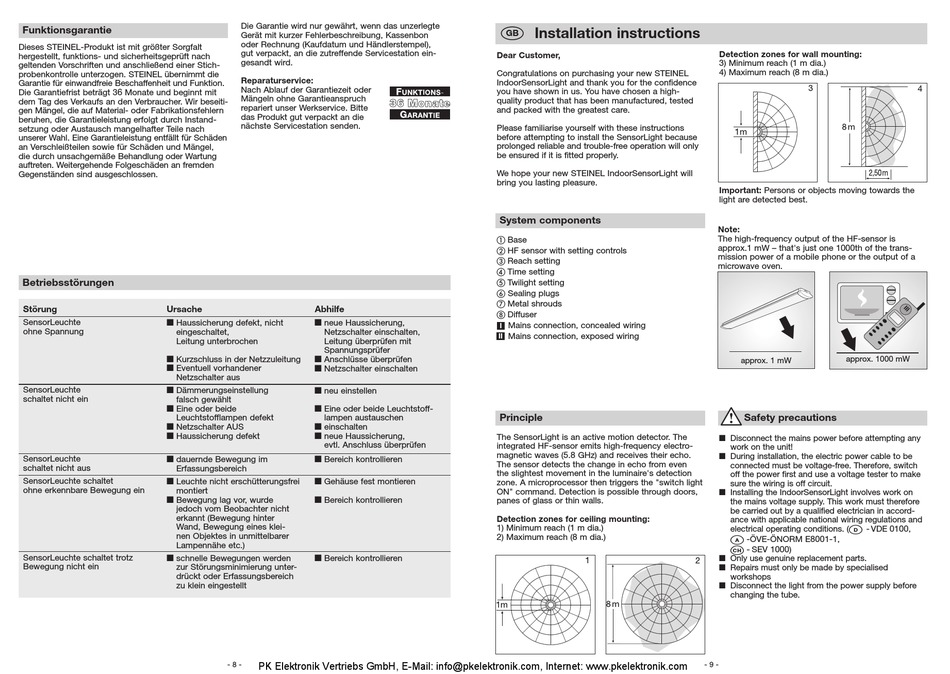

Funktionsgarantie
Dieses STEINEL-Produkt ist mit größter Sorgfalt
hergestellt, funktions- und sicherheitsgeprüft nach
geltenden Vorschriften und anschließend einer Stich-
probenkontrolle unterzogen. STEINEL übernimmt die
Garantie für einwandfreie Beschaffenheit und Funktion.
Die Garantiefrist beträgt 36 Monate und beginnt mit
dem Tag des Verkaufs an den Verbraucher. Wir beseiti-
gen Mängel, die auf Material- oder Fabrikationsfehlern
beruhen, die Garantieleistung erfolgt durch Instand-
setzung oder Austausch mangelhafter Teile nach
unserer Wahl. Eine Garantieleistung entfällt für Schäden
an Verschleißteilen sowie für Schäden und Mängel,
die durch unsachgemäße Behandlung oder Wartung
auftreten. Weitergehende Folgeschäden an fremden
Gegenständen sind ausgeschlossen.
Betriebsstörungen
Störung Ursache
SensorLeuchte M Haussicherung defekt, nicht
ohne Spannung eingeschaltet,
Leitung unterbrochen
M Kurzschluss in der Netzzuleitung
M Eventuell vorhandener
Netzschalter aus
SensorLeuchte
M Dämmerungseinstellung
schaltet nicht ein
falsch gewählt
M Eine oder beide
Leuchtstofflampen defekt
M Netzschalter AUS
M Haussicherung defekt
SensorLeuchte M dauernde Bewegung im
schaltet nicht aus Erfassungsbereich
SensorLeuchte schaltet M Leuchte nicht erschütterungsfrei
ohne erkennbare Bewegung ein montiert
M Bewegung lag vor, wurde
jedoch vom Beobachter nicht
erkannt (Bewegung hinter
Wand, Bewegung eines klei-
nen Objektes in unmittelbarer
Lampennähe etc.)
SensorLeuchte schaltet trotz M schnelle Bewegungen werden
Bewegung nicht ein
zur Störungsmini mierung unter-
drückt oder Erfassungsbereich
zu klein eingestellt
Die Garantie wird nur gewährt, wenn das unzerlegte
Gerät mit kurzer Fehlerbeschreibung, Kassenbon
oder Rechnung (Kaufdatum und Händlerstempel),
gut verpackt, an die zutreffende Servicestation ein-
gesandt wird.
Reparaturservice:
Nach Ablauf der Garantiezeit oder
Mängeln ohne Garantieanspruch
repariert unser Werkservice. Bitte
das Produkt gut verpackt an die
nächste Servicestation senden.
Abhilfe
M neue Haussicherung,
Netz schalter einschalten,
Lei tung überprüfen mit
Spannungsprüfer
M Anschlüsse überprüfen
M Netzschalter einschalten
M neu einstellen
M Eine oder beide Leuchtstoff-
lampen austauschen
M einschalten
M neue Haussicherung,
evtl. Anschluss überprüfen
M Bereich kontrollieren
M Gehäuse fest montieren
M Bereich kontrollieren
M Bereich kontrollieren
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com
- 8 -

Installation instructions

GB
Dear Customer,
Congratulations on purchasing your new STEINEL
IndoorSensorLight and thank you for the confidence
you have shown in us. You have chosen a high-
quality product that has been manufactured, tested
and packed with the greatest care.
Please familiarise yourself with these instructions
before attempting to install the SensorLight because
prolonged reliable and trouble-free operation will only
be ensured if it is fitted properly.
We hope your new STEINEL IndoorSensorLight will
bring you lasting pleasure.
System components
a Base
b HF sensor with setting controls
c Reach setting
d Time setting
e Twilight setting
f Sealing plugs
g Metal shrouds
h Diffuser
Mains connection, concealed wiring
I
Mains connection, exposed wiring
II
Principle
The SensorLight is an active motion detector. The
integrated HF-sensor emits high-frequency electro-
magnetic waves (5.8 GHz) and receives their echo.
The sensor detects the change in echo from even
the slightest movement in the luminaire's detection
zone. A microprocessor then triggers the "switch light
ON" command. Detection is possible through doors,
panes of glass or thin walls.
Detection zones for ceiling mounting:
1) Minimum reach (1 m dia.)
2) Maximum reach (8 m dia.)
Detection zones for wall mounting:
3) Minimum reach (1 m dia.)
4) Maximum reach (8 m dia.)
Important: Persons or objects moving towards the
light are detected best.
Note:
The high-frequency output of the HF-sensor is
approx.1 mW – that's just one 1000th of the trans-
mission power of a mobile phone or the output of a
microwave oven.
BG
approx. 1000 mW
approx. 1 mW
SCG Serbien/montenegro
Safety precautions G
ARANCIJA
36 Meseci
■ Disconnect the mains power before attempting any
F
UNKCIONISANJA
work on the unit!
■ During installation, the electric power cable to be
connected must be voltage-free. Therefore, switch
off the power first and use a voltage tester to make
sure the wiring is off circuit.
■ Installing the IndoorSensorLight involves work on
the mains voltage supply. This work must therefore
be carried out by a qualified electrician in accord-
ance with applicable national wiring regulations and
electrical operating conditions. ( - VDE 0100,
D
-ÖVE-ÖNORM E8001-1,
A
- SEV 1000)

■ Only use genuine replacement parts.
■ Repairs must only be made by specialised
workshops
■ Disconnect the light from the power supply before
changing the tube.
