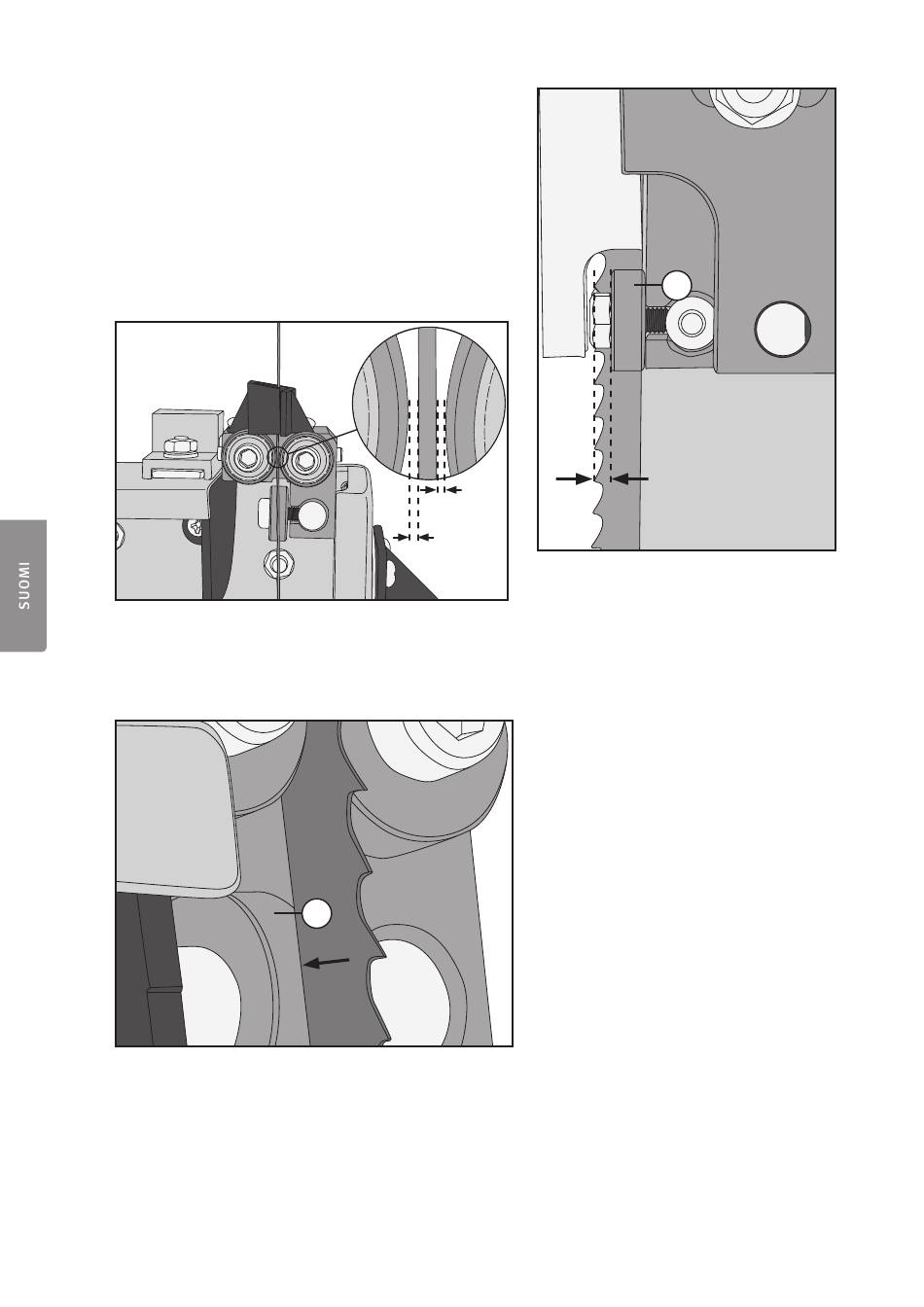

Teräohjaimien säätö
Teräohjaimet minimoivat sahanterän liikkeen
sahauksen aikana.
1. Kun sahanterä on keskitetty teräpyörille, varmista,
että sahanterän hampaat eivät ole samassa linjassa
teräohjaimien (18) kanssa. Jos ne ovat samassa
linjassa, koko ohjaimien pidike ja taaempi tukilaakeri
voivat siirtyä taaksepäin niin, että terän hampaat
lähtevät irti teräohjaimista.
2. Säädä teräohjaimet noin 0,2 mm:n päähän terästä.
3. Varmista, että terän liitoskohta kulkee juuttumatta läpi, kun pyörität teräpyörää käsin.
4. Aseta taaempi tukilaakeri (19) sahanterän taakse niin lähelle kuin mahdollista ilman, että se koskee terään.
0,2 mm
0,2 mm
19
44
18
Terän hampaiden
vähimmäisetäisyys
