Oris KF192 Montage- Und Betriebsanleitung Seite 2

7
3
11
7
11
6
6
11
9

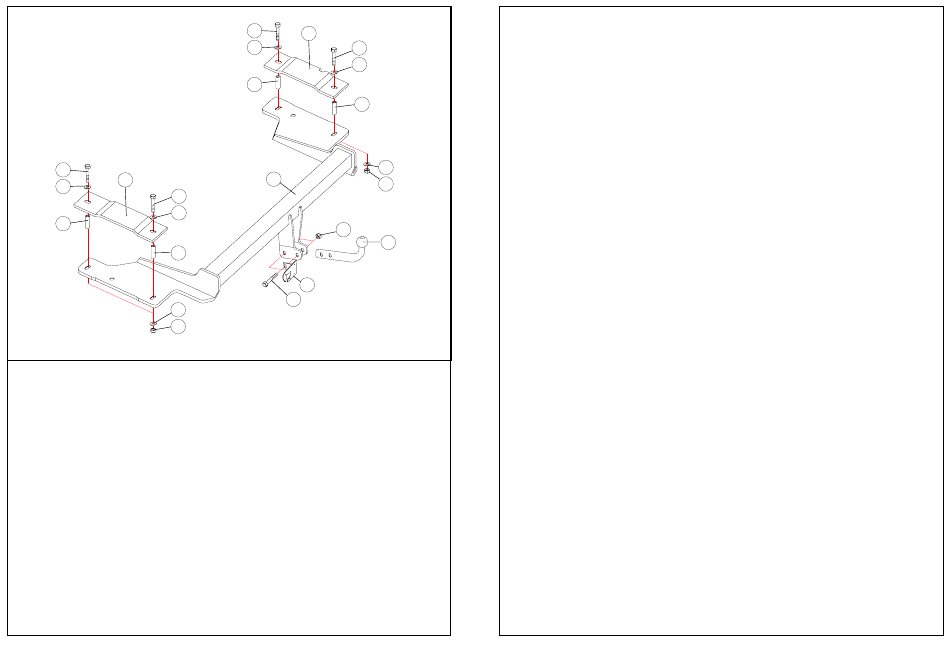

Stückliste:
Pos Stück Benennung
1 .......1 Querträger
2 .......1 Kupplungskugel
3 .......1 Gegenplatte links
4 .......1 Gegenplatte rechts
5 .......1 Steckerblech ..........................
6 .......4 Hülse ...................................... ø17,2 / L=64,5
7 .......4 Sechskantschraube ................ M10 x 100
8 .......2 Sechskantschraube ................ M12 x 70
9 .......4 Sechskantmutter .................... M10
10 .......2 Sechskantmutter .................... M12
11 .......8 Scheibe .................................. 10,5 x 20
Anzugsdrehmomente, Güte 8.8:
M6 ....... 10 Nm M14 ......... 130 Nm
M8 ....... 30 Nm M16 ......... 195 Nm
M10 ..... 47 Nm M10x1,25 .. 40 Nm
M12 ..... 90 Nm M12x1,25 .. 70 Nm
7
4
11
7
11
6
6
11
1
9
10
2
5
8
KF192 (D) / 14.02.2003
- 2 -
Achtung: Im Bereich der Anlageflächen der Anhängevorrichtung mit dem Kfz. muß
Unterbodenschutz, Hohlraumkonservierung (Wachs) oder Dämmaterial entfernt werden. Evtl.
vorhandene Bohrspäne entfernen und blanke Karosserieteile (z.B. Bohrungen) mit
Rostschutzfarbe nachbehandeln.
Montageanleitung:
Hinweis: Der Elektrosatz ist ein separater Lieferumfang. Der Einbau sollte parallel zur
Montage der Anhängevorrichtung erfolgen.
1. Endschalldämpfer lösen.
Im Kofferraum Abdeckung Kofferraumboden, Verkleidung Heckmittelstück und
Seitenverkleidung links und rechts ausbauen.
Dämmaterial im Bereich der Anlagefläche von Gegenplatte links (3) am Kofferraumboden
entfernen.
(Die Leitung des Elektrosatzes anschließend vormontieren.)
2. Links und rechts in Kofferraumboden je 2 Löcher (nur Bodenblech) mit ø11mm vorbohren
und mit ø17,2mm für Hülse (6) aufbohren (Körnermarkierungen sind vorhanden).
Rostschutz beachten.
3. Hülse (6) vom Kofferraum aus in den Fahrzeuglängsträger einführen.
Gegenplatte links (3), rechts (4), Scheiben (11) und Schrauben (7) vom Kofferraum aus
platzieren.
4. Querträger (1) am Fahrzeuglängsträgerboden links und rechts mit Schrauben (7), Scheiben
(11) und Muttern (9) lose verschrauben.
5. Kupplungskugel (2) und Steckerblech (5) am Querträger (1) mit Schrauben (8) und Muttern
(10) lose verschrauben.
6. Anhängevorrichtung ausrichten und alle Muttern bzw. Schrauben entsprechend
Anzugsmoment (siehe Seite 2) anziehen.
(Elektrischen Teilumfang einbauen.)
7. Fahrzeug in umgekehrter Reihenfolge wieder zusammenbauen.
--------------
Achtung: Diese Montageanleitung nach Montage nicht wegwerfen, sie ist den
Fahrzeugpapieren beizuordnen.
KF192 (D) / 14.02.2003
- 3 -
