5
Installation
Elektrischer Anschluss des externen Zuheizers
Bei Verwendung eines externen Zuheizers mit Mischer sind zusätzliche
Anschlüsse und Einstellungen notwendig.
Alarmsignal für externen Zuheizer
Bei externem Zuheizer mit Mischer das Alarmsignal an Klemme FM0 am
Installationsmodul der Inneneinheit anschließen. Wenn am Zuheizer mit
Mischer kein 230-V-Alarmausgang vorhanden ist, FM0 gemäßAlternati-
ve [1b] anschließen ( Schaltplan).
Startsignal für externen Zuheizer
Für den Ausgang EM0 gilt Folgendes:
▶ Maximale Last am 230-V-Signalausgang: 2 A, cosφ > 0,4.
▶ Bei einer höheren Last muss ein Zwischen-Relais installiert werden
(nicht im Lieferumfang enthalten).
▶ Wenn für den externen Zuheizer ein potentialfreier Kontakt erforder-
lich ist, muss ein Zwischen-Relais installiert werden (nicht im Liefer-
umfang enthalten).
Das Mischventil öffnet sich nicht sofort nach dem Aktivieren des exter-
nen Zuheizers. Die Verzögerung kann an der Bedieneinheit eingestellt
werden (siehe Anleitung der Bedieneinheit).
Es ist möglich, dass der externe Zuheizer mehrmals startet und stoppt.
Das ist normal. Ein Pufferspeicher kann installiert werden, wenn es auf-
grund von zu kurzen Laufzeiten zu Problemen beim externen Zuheizer
kommt. Wenden Sie sich an den Hersteller des externen Zuheizers für
weitere Informationen.
0- bis 10-V-Ansteuerung für externe Zuheizer
Bei einigen externen Zuheizern (Zusatzheizkassetten und modulierende
Gas-Heizgeräte) ist eine Leistungssteuerung über ein 0- bis 10-V-Signal
möglich. Dieses wird in diesem Fall an den Ausgang EMO 0–10 V des In-
stallationsmoduls angeklemmt.

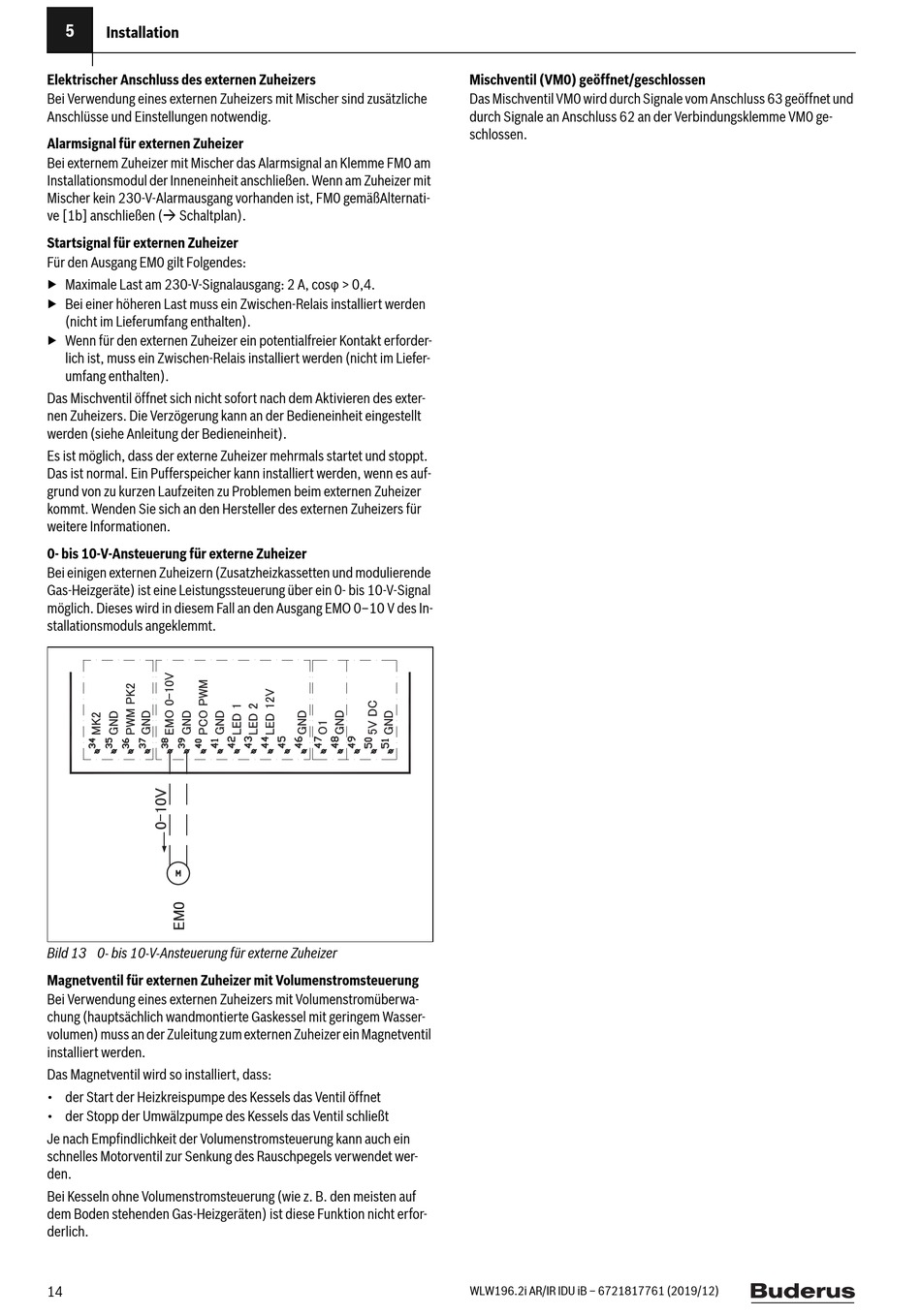

Bild 13 0- bis 10-V-Ansteuerung für externe Zuheizer
Magnetventil für externen Zuheizer mit Volumenstromsteuerung
Bei Verwendung eines externen Zuheizers mit Volumenstromüberwa-
chung (hauptsächlich wandmontierte Gaskessel mit geringem Wasser-
volumen) muss an der Zuleitung zum externen Zuheizer ein Magnetventil
installiert werden.
Das Magnetventil wird so installiert, dass:
• der Start der Heizkreispumpe des Kessels das Ventil öffnet
• der Stopp der Umwälzpumpe des Kessels das Ventil schließt
Je nach Empfindlichkeit der Volumenstromsteuerung kann auch ein
schnelles Motorventil zur Senkung des Rauschpegels verwendet wer-
den.
Bei Kesseln ohne Volumenstromsteuerung (wie z. B. den meisten auf
dem Boden stehenden Gas-Heizgeräten) ist diese Funktion nicht erfor-
derlich.
14
Mischventil (VM0) geöffnet/geschlossen
Das Mischventil VM0 wird durch Signale vom Anschluss 63 geöffnet und
durch Signale an Anschluss 62 an der Verbindungsklemme VM0 ge-
schlossen.
WLW196.2i AR/IR IDU iB – 6721817761 (2019/12)
