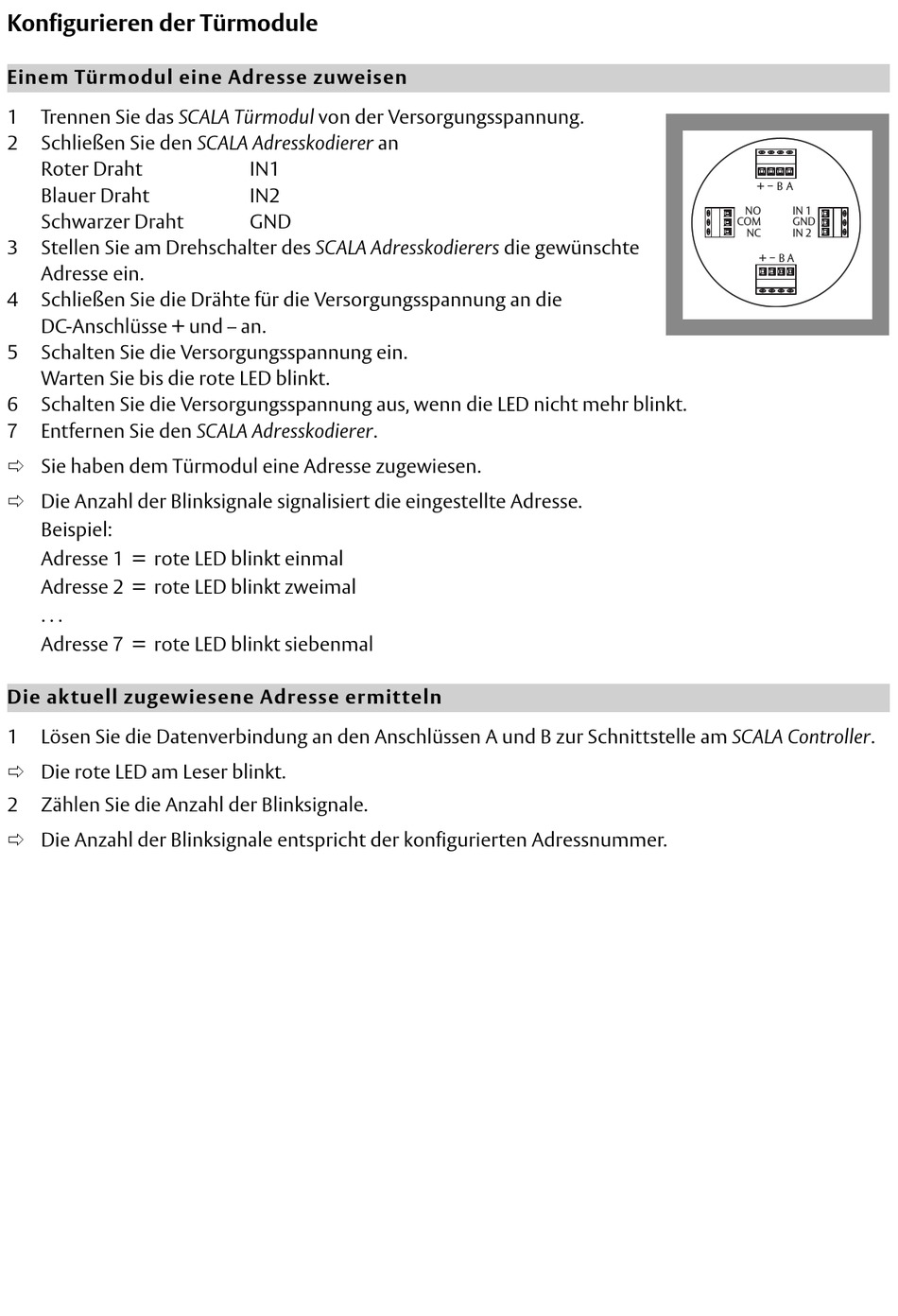

Konfigurieren der Türmodule
Einem Türmodul eine Adresse zuweisen
1
Trennen Sie das SCALA Türmodul von der Versorgungsspannung.
2
Schließen Sie den SCALA Adresskodierer an
Roter Draht
Blauer Draht
Schwarzer Draht
3
Stellen Sie am Drehschalter des SCALA Adresskodierers die gewünschte
Adresse ein.
4
Schließen Sie die Drähte für die Versorgungsspannung an die
DC-Anschlüsse + und – an.
5
Schalten Sie die Versorgungsspannung ein.
Warten Sie bis die rote LED blinkt.
6
Schalten Sie die Versorgungsspannung aus, wenn die LED nicht mehr blinkt.
7
Entfernen Sie den SCALA Adresskodierer.
 Sie haben dem Türmodul eine Adresse zugewiesen.
 Die Anzahl der Blinksignale signalisiert die eingestellte Adresse.
Beispiel:
Adresse 1 = rote LED blinkt einmal
Adresse 2 = rote LED blinkt zweimal
. . .
Adresse 7 = rote LED blinkt siebenmal
Die aktuell zugewiesene Adresse ermitteln
1
Lösen Sie die Datenverbindung an den Anschlüssen A und B zur Schnittstelle am SCALA Controller.
 Die rote LED am Leser blinkt.
2
Zählen Sie die Anzahl der Blinksignale.
 Die Anzahl der Blinksignale entspricht der konfigurierten Adressnummer.
