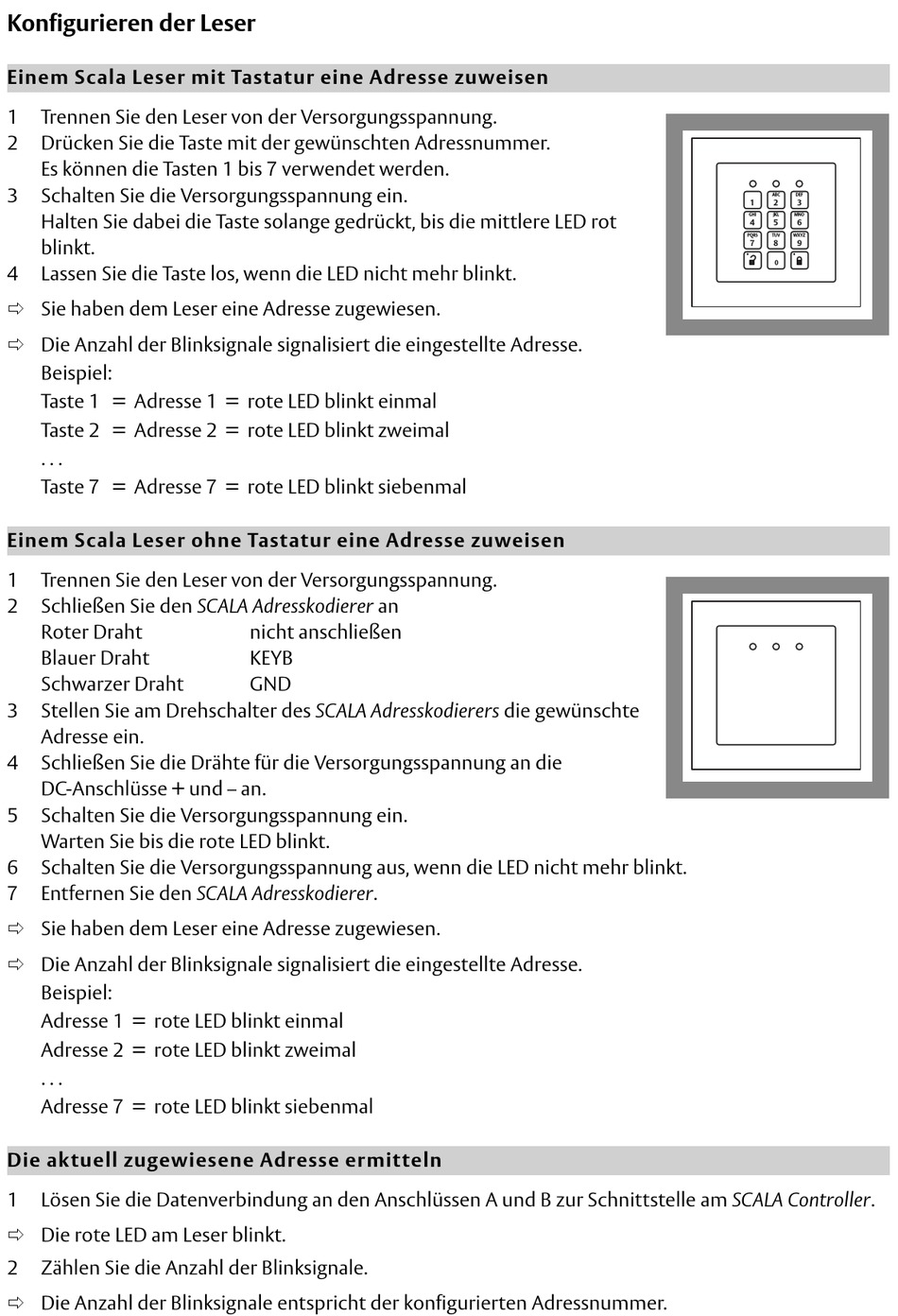

Konfigurieren der Leser
Einem Scala Leser mit Tastatur eine Adresse zuweisen
1
Trennen Sie den Leser von der Versorgungsspannung.
2
Drücken Sie die Taste mit der gewünschten Adressnummer.
Es können die Tasten 1 bis 7 verwendet werden.
3
Schalten Sie die Versorgungsspannung ein.
Halten Sie dabei die Taste solange gedrückt, bis die mittlere LED rot
blinkt.
4
Lassen Sie die Taste los, wenn die LED nicht mehr blinkt.
Sie haben dem Leser eine Adresse zugewiesen.
Die Anzahl der Blinksignale signalisiert die eingestellte Adresse.
Beispiel:
Taste 1 = Adresse 1 = rote LED blinkt einmal
Taste 2 = Adresse 2 = rote LED blinkt zweimal
. . .
Taste 7 = Adresse 7 = rote LED blinkt siebenmal
Einem Scala Leser ohne Tastatur eine Adresse zuweisen
1
Trennen Sie den Leser von der Versorgungsspannung.
2
Schließen Sie den SCALA Adresskodierer an
Roter Draht
Blauer Draht
Schwarzer Draht
3
Stellen Sie am Drehschalter des SCALA Adresskodierers die gewünschte
Adresse ein.
4
Schließen Sie die Drähte für die Versorgungsspannung an die
DC-Anschlüsse + und – an.
5
Schalten Sie die Versorgungsspannung ein.
Warten Sie bis die rote LED blinkt.
6
Schalten Sie die Versorgungsspannung aus, wenn die LED nicht mehr blinkt.
7
Entfernen Sie den SCALA Adresskodierer.
Sie haben dem Leser eine Adresse zugewiesen.
Die Anzahl der Blinksignale signalisiert die eingestellte Adresse.
Beispiel:
Adresse 1 = rote LED blinkt einmal
Adresse 2 = rote LED blinkt zweimal
. . .
Adresse 7 = rote LED blinkt siebenmal
Die aktuell zugewiesene Adresse ermitteln
1
Lösen Sie die Datenverbindung an den Anschlüssen A und B zur Schnittstelle am SCALA Controller.
Die rote LED am Leser blinkt.
2
Zählen Sie die Anzahl der Blinksignale.
Die Anzahl der Blinksignale entspricht der konfigurierten Adressnummer.
nicht anschließen
KEYB
GND
ABC
DEF
1
2
3
GHI
JKL
MNO
4
5
6
PQRS
TUV
WXYZ
7
8
9
*
*
0
