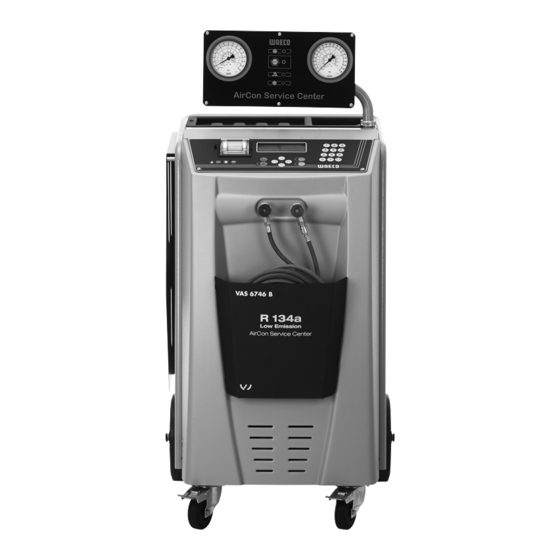

Waeco AirConServiceCenter Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für AirConServiceCenter:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1

Quicklinks

AirConServiceCenter
VAS6746B
DE 3
Klimaservicegerät
Bedienungsanleitung
EN 60
Air conditioning service unit
Operating manual
ES 115 Estación de mantenimiento de aire acondicionado
Instrucciones de uso
FR 175 Poste de service climatisation
Notice d'utilisation
RU 234 Станция по обслуживанию кондиционеров
Инструкция по эксплуатации

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Waeco AirConServiceCenter

Inhaltszusammenfassung für Waeco AirConServiceCenter

  • Seite 1 AirConServiceCenter VAS6746B DE 3 Klimaservicegerät Bedienungsanleitung EN 60 Air conditioning service unit Operating manual ES 115 Estación de mantenimiento de aire acondicionado Instrucciones de uso FR 175 Poste de service climatisation Notice d'utilisation RU 234 Станция по обслуживанию кондиционеров Инструкция по эксплуатации...

  • Seite 3: Inhaltsverzeichnis

    Allgemeine Sicherheitshinweise ....... 7 Warnhinweise auf dem AirConServiceCenter..... 8 Sicherheitsvorrichtungen .
  • Seite 4 VAS6746B Servicearbeiten ........41 Nullpunktüberprüfung der Ölwaagen .

  • Seite 5: Zu Dieser Bedienungsanleitung

    AirConServiceCenters auf, damit Sie bei Bedarf schnell die gewünschte Information erhalten. Hotline Wenn Sie weitere Informationen über das AirConServiceCenter benötigen, die Sie in dieser Bedienungsanleitung nicht finden, setzen Sie sich bitte mit der Hotline in Verbindung: Tel.: +49 (0) 25 72 / 8 79-1 91...

  • Seite 6: Erklärung Der Symbole In Dieser Bedienungsanleitung

    Zu dieser Bedienungsanleitung VAS6746B Erklärung der Symbole in dieser Bedienungs- anleitung WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Format Bedeutung Beispiel...

  • Seite 7: Sicherheit

    Hersteller  Verwendung für andere als die in der Anleitung beschriebenen Zwecke Allgemeine Sicherheitshinweise Bevor Sie das AirConServiceCenter zum ersten Mal in Betrieb nehmen, lesen Sie diese Bedienungsanleitung aufmerksam durch. Benutzen Sie dieses Gerät nur für den angegebenen Verwendungs- zweck.

  • Seite 8: Warnhinweise Auf Dem Airconservicecenter

    Überprüfen Sie vor jeder Inbetriebnahme oder vor dem Nachfüllen des AirConServiceCenters, ob das Gerät und alle Serviceschläuche unbe- schädigt sind und ob alle Ventile geschlossen sind. Nehmen Sie das AirConServiceCenter nicht in Betrieb, wenn es beschädigt ist. Verwenden Sie zum Nachfüllen des AirConServiceCenters nur zuge- lassene Kältemittelflaschen mit Sicherheitsventil.

  • Seite 9: Sicherheitsvorrichtungen

    Leitungen oder Behältern zu verhindern, falls der Überdruck trotz des Sicherheitsdruckwächters weiter steigt. Lieferumfang Das AirConServiceCenter und das mitgelieferte Zubehör wurden vor dem Versand sorgfältig kontrolliert. Kontrollieren Sie nach der Anlieferung, ob alle unten genannten Teile vor- handen und unbeschädigt sind.

  • Seite 10: Zubehör

    8887200018 Denso ND8 Öl, 500 ml 81342147762 Bestimmungsgemäße Verwendung Das AirConServiceCenter VAS6746B (ASE 410 095 02 000) ist für Wartungen an Fahrzeug-Klimaanlagen bestimmt. Das Gerät ist für den kommerziellen Einsatz ausgelegt. Die Bedienung des AirConServiceCenters darf nur durch Personen erfolgen, welche die entsprechenden Fachkenntnisse zur Wartung von Klimaanlagen besitzen.

  • Seite 11: Das Airconservicecenter Im Überblick

    VAS6746B Das AirConServiceCenter im Überblick Das AirConServiceCenter im Überblick Vorderseite Niederdruckmanometer Statusleuchte Rot „Füllen“ Statusleuchte Blau „Evakuieren“ Statusleuchte Gelb „ECO Tiefenentleerung“ Statusleuchte Grün „Absaugen“ Hochdruckmanometer Display Bedientastatur Frontabdeckung 10 Feststellbare Vorderräder...

  • Seite 12: Rückseite

    Das AirConServiceCenter im Überblick VAS6746B 11 Serviceschlauch Niederdruckanschluss (blau) 12 Serviceschlauch Hochdruckanschluss (rot) 13 Servicekupplung für Hochdruckanschluss (rot) 14 Servicekupplung für Niederdruckanschluss (blau) 15 Drucker 16 USB-Anschluss 17 Anzeigeeinheit Rückseite 18 Frischöldose (500 ml) 19 Behälter für UV-Additiv (500 ml) 20 Patentierter Altölbehälter...

  • Seite 13: Erste Inbetriebnahme

    VAS6746B Erste Inbetriebnahme Erste Inbetriebnahme Aufstellen und Einschalten 1. AirConServiceCenter zum Arbeitsplatz fahren und Vorderräder (10) feststellen. HINWEIS Das Gerät muss während des Einsatzes fest auf einem waagerechten, ebenen Untergrund stehen, damit die Messungen korrekt durchgeführt werden können. 2. AirConServiceCenter an das Stromnetz anschließen.

  • Seite 14: Stand-By-Menü

    Erste Inbetriebnahme VAS6746B Stand-by-Menü Das Stand-by-Menü informiert über aktuelle Bestandsmengen sowie Zeiteinstellungen des AirConServiceCenters. Es werden angezeigt:  Bestandsmenge Kältemittel  Bestandsmenge Frischöl  Bestandsmenge UV-Additive  Uhrzeit  Datum Sprachauswahl 1. Pfeiltasten  oder  drücken, um ins Grundmenü zu gelangen. 2.

  • Seite 15: Firmendaten Eingeben

    VAS6746B Erste Inbetriebnahme Firmendaten eingeben Die Firmendaten werden mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Mit der Pfeiltaste  „Service“ wählen. 4.

  • Seite 16: Datum Und Uhrzeit Eingeben

    Erste Inbetriebnahme VAS6746B Datum und Uhrzeit eingeben Datum und Uhrzeit werden zusammen mit den Firmendaten mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3.

  • Seite 17: Vorgabewerte Ändern

    VAS6746B Erste Inbetriebnahme Vorgabewerte ändern Das AirConServiceCenter hat voreingestellte Werte für die wichtigsten Servicearbeiten. Diese Vorgabewerte erscheinen automatisch beim Aufrufen der entsprechenden Menüs. Die folgenden Vorgabewerte können an den speziellen Bedarf angepasst werden: Parameter Vorgabe ab Werk Wartezeit für den Druckanstieg Min.

  • Seite 18: Behälter Für Öle Und Uv-Additiv Einsetzen

    Erste Inbetriebnahme VAS6746B Behälter für Öle und UV-Additiv einsetzen Die aktuellen Bestandsmengen werden im Stand-by-Menü angezeigt. 1. Abdeckklappe (21) an der linken Seite öffnen und Behälter an den Schnellverschlüssen aufstecken: – Behälter für frisches Öl (18) – Behälter für UV-Additiv (19) und –...

  • Seite 19: Behältergröße Eingeben

    Behältergröße eingeben Für Frischöl und UV-Kontrastmittel können Behälter mit 500 ml (B) oder 250 ml (C) (Zubehör) verwendet werden. Die entsprechende Behälter- größe muss in das AirConServiceCenter eingegeben werden. 1. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen:...

  • Seite 20: Auffüllen Des Internen Kältemittelbehälters

    Erste Inbetriebnahme VAS6746B Auffüllen des internen Kältemittelbehälters Wenn das AirConServiceCenter das erste Mal in Betrieb genommen wird, muss der interne Kältemittelbehälter aus einer externen Kältemit- telflasche mit mindestens 5000 g Kältemittel aufgefüllt werden. HINWEIS Beachten Sie auch die Hinweise auf den Kältemittelflaschen.
  • Seite 21 VAS6746B Erste Inbetriebnahme 5. Zum weiteren Vorgehen den Hinweisen im Display und hier folgen: HD-Schlauch mit ext. Flasche verbinden und Ventile öffnen ENTER-OK STOP-EXIT Zur Bestätigung ENTER drücken. Gewünschte Menge eingeben! 13620 ENTER-OK STOP-EXIT Das Display zeigt die max. auffüllbare Menge Kältemittel an. Gewünschte Menge eingeben und mit ENTER bestätigen.

  • Seite 22: Betrieb

    Betrieb VAS6746B Betrieb ACHTUNG! Während der Klimaservice durchgeführt wird, müssen Motor und Klima- anlage abgestellt sein. Schnellstart HINWEIS Mit dem Menü „Schnellstart“ wird ein vollautomatischer Klimaservice durchgeführt. Es muss nur die Füllmenge nach dem Füllmengen- aufkleber im Fahrzeug oder aus der Datenbank eingegeben werden. Im Menü...
  • Seite 23 8. Mit den Pfeiltasten das gewünschte Fahrzeug wählen und zur Bestätigung ENTER drücken. ✓ Wenn im Datenbank-Modus die „i“-Taste gedrückt wird, erscheinen im Display (7) Informationen über Ölmengen und Ölsorten. PAG ISO 46 WAECO CODE: 250cc 8887200001 50cc 8887200013 9. Mit den Pfeiltasten  oder  wählen, ob die Klimaanlage über zwei Anschlüsse verfügt (Hoch- und Niederdruck) oder nur über...

  • Seite 24: Benutzercodes

    Betrieb VAS6746B Benutzercodes Es besteht die Möglichkeit, die Klima-Service-Station mit persönlichen Benutzercodes vor unbefugtem Zugriff zu schützen. Wenn die Funktion aktiviert ist, wird nach dem Einschalten der Benutzercode abgefragt, ohne den man die Station nicht mehr starten kann. Es können bis zu 10 verschiedene Benutzer mit individuellen Codes angelegt werden.
  • Seite 25 VAS6746B Betrieb 7. Neuen Administratorcode bestätigen: ADM AREA Confirm new code ---- 8. Mit den Pfeiltasten  oder  den jeweiligen Benutzer wählen: ADM AREA User number 9. Den vierstelligen individuellen Benutzercode anlegen (wird hier ein Code angelegt, kann das Gerät nur noch mit diesem Code in Betrieb genommen werden).

  • Seite 26: Benutzercode Eingeben

    Betrieb VAS6746B 8.2.2 Benutzercode eingeben Beim Einschalten der Klima-Service-Station werden die Gerätedaten auf dem Display angezeigt. Sind Benutzercodes angelegt, so muss nun ein Code eingegeben werden, um die Station freizugeben. 1. Den jeweiligen Benutzercode eingeben. ENTER USER CODE ---- Bei Eingabe eines falschen Benutzercodes wird folgender Fehler- meldung angezeigt.

  • Seite 27: Persönliche Datenbank Anlegen

    VAS6746B Betrieb Persönliche Datenbank anlegen In dieser Datenbank können bis zu 100 kundenspezifische Fahrzeuge mit den dazugehörigen Füllmengen angelegt werden. 1. Im Grundmenü mit den Pfeiltasten  oder  „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3.
  • Seite 28 Betrieb VAS6746B 9. Die Kältemittelfüllmenge eingeben und mit ENTER bestätigen. AUDI A4 (8E) 2000 – 2004 ✓ Der Eintrag ist angelegt. AUDI A4 (8E) Sie können nun einen einen weiteren Eintrag anlegen (mit den Pfeil- tasten auswählen, dann wie beschrieben) oder mit der Taste STOP das Menü...

  • Seite 29: Kältemittelverbrauch Auf Usb-Stick Übertragen

    VAS6746B Betrieb Kältemittelverbrauch auf USB-Stick übertragen Jedes Mal wenn ein Absaug- oder Füllvorgang (einzelner Prozess oder vollautomatisch) abgeschlossen wird, speichert die Station sämtliche zugehörigen Daten im internen Speicher. Aus diesen Daten kann ein Report generiert und auf einen USB-Stick übertragen werden. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein.

  • Seite 30: Kältemittelverbrauch Auf Dem Display Anzeigen

    Betrieb VAS6746B 8.4.2 Manueller Report Sie können jederzeit manuell einen Monats- oder Jahresreport auf einen USB-Stick übertragen. 1. Den USB-Stick in den USB-Anschluss (16) stecken. 2. Im Grundmenü mit den Pfeiltasten  oder  „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 3.
  • Seite 31 VAS6746B Betrieb 4. Passwort „9051“ eingeben und mit ENTER bestätigen: Service ---- 5. Mit den Pfeiltasten  oder  das gewünschte Jahr wählen und mit ENTER bestätigen: 2017 Beispiel Von Klimaanlagen Total 2017 18650 PRINT STOP-EXIT „Von Klimaanlagen“ zeigt die Menge des abgesaugten Kältemittels an. Hier wurden im Jahr 2017 insgesamt 18 650 g Kältemittel mit der Station abgesaugt.

  • Seite 32: Klimaanlagentest Ohne Kältemittelservice

    Betrieb VAS6746B Klimaanlagentest ohne Kältemittelservice HINWEIS Der Klimaanlagentest kann nur bei Fahrzeugen durchgeführt werden, die mit einem Niederdruck- und einem Hochdruckanschluss, bzw. nur mit einem Niederdruckanschluss ausgestattet sind. Wird an einer Fahrzeugklimaanlage ausschließlich ein Funktionstest durchgeführt (ohne Kältemittel abzusaugen und zu recyceln), würde nach Abschluss dieses Tests das in den Serviceschläuchen des Klimagerätes vorhandene Kältemittel dem Fahrzeugklimaanlagensystem fehlen.
  • Seite 33 VAS6746B Betrieb 8. Zum Beenden des Klimaanlagentests STOP drücken. HD-Schnellkupplung der Klimaanlage entfernen! ENTER-OK 9. HD-Schnellkupplung schließen und von der Klimaanlage entfernen. HINWEIS Wenn Sie zum Entkoppeln der HD-Schnellkupplung den Fahrzeug- motor abgestellt haben, so starten Sie diesen erneut und schalten Sie die Klimaanlage ein.

  • Seite 34: Einzelne Prozesse

    Betrieb VAS6746B Einzelne Prozesse HINWEIS Mit dem Menü „Einzelne Prozesse“ wird der Klimaservice Schritt für Schritt durchgeführt. Es können dieselben Prozesse wie beim Schnell- start durchgeführt werden, einzelne Prozesse können jedoch ausge- lassen werden. Außerdem können zu jedem Prozess die jeweiligen Werte individuell über die Tastatur eingegeben werden.
  • Seite 35 VAS6746B Betrieb 8.7.1 Absaugvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage entleeren? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage entleeren“ gewählt wurde, im folgenden Menü die gewünschte Wartezeit für den Druckanstieg eingeben (Standard 1 min) und mit ENTER bestätigen, ansonsten weiter bei Kapitel „Vakuumvorgang“...
  • Seite 36 Betrieb VAS6746B 8.7.3 Füllvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage befüllen? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage befüllen“ gewählt wurde, die gewünschten Werte eingeben, ansonsten weiter mit Kapitel „Anschlüsse wählen“ auf Seite 37. 3. Die Menge des Kältemittelöls eingeben. 4.

  • Seite 37: Anschlüsse Wählen

    VAS6746B Betrieb 8.7.4 Anschlüsse wählen 1. Parameter nach den vorhandenen Anschlüssen der Klimaanlage wählen: – Klimaanlage hat Hochdruck- und Niederdruckanschluss: ND / HD wählen. – Klimaanlage hat nur Hochdruckanschluss: HD wählen. – Klimaanlage hat nur Niederdruckanschluss: ND wählen. 2. Mit ENTER bestätigen. Klimaanlage ND/HD Klimaanlage...

  • Seite 38: Klimaanlage Spülen

    Betrieb VAS6746B Klimaanlage spülen HINWEIS Mit dem Menü „A/C Spülen“ wird die Fahrzeug-Klimaanlage mit frischem Kältemittel gespült. Das Spülen ist vor allem geeignet, um altes Kompressoröl zu ersetzen oder um metallische Rückstände weitgehend aus der Anlage zu entfernen. Vor dem Spülen muss zunächst das Kältemittel aus der Fahrzeug- Klimaanlage abgesaugt werden.
  • Seite 39 VAS6746B Betrieb 11. Komponenten des Systems vom Kühlkreislauf trennen, die nicht gespült werden können. Diese Komponenten sind zum Beispiel: – Kompressor – Leitungsfilter – Festdrossel – Sammelbehälter – Filtertrockner – Expansionsventil 12. Die zu spülenden Komponenten der Fahrzeug-Klimaanlage nach Herstellervorgabe über spezielle Adapter mit den Servicekupplungen (13) und (14) des AirConServiceCenters zu einem Spülkreislauf verbinden.
  • Seite 40 Betrieb VAS6746B 21. Im Grundmenü mit den Pfeiltasten  oder  „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 22. Zur Bestätigung ENTER drücken. 23. Gegebenenfalls mit der Bedientastatur (8) die gewünschten Daten eingeben und zur Bestätigung ENTER drücken. Sollen keine Daten eingegeben werden, ENTER drücken, um zum nächsten Programmschritt zu wechseln.

  • Seite 41: Servicearbeiten

    VAS6746B Servicearbeiten Servicearbeiten Nullpunktüberprüfung der Ölwaagen HINWEIS Für eine korrekte Bemessung der Ölmengen und des UV-Additivs ist es erforderlich, dass die Nullpunkte der Waagen regelmäßig überprüft und gegebenenfalls neu festgesetzt werden. Ein erneutes Festsetzen ist erforderlich:  falls die Menge eines Behälters um mehr als 10 ml vom Sollwert abweicht ...
  • Seite 42 Servicearbeiten VAS6746B 4. Um die Nullpunkte der Waagen für die Öle und das UV-Additiv zu überprüfen, Abdeckklappe (21) an der linken Seite öffnen und Behälter an den Schnellverschlüssen abnehmen: – Behälter für frisches Öl (18) – Behälter für UV-Additiv (19) und –...

  • Seite 43: Trockner-Filter Wechseln

    VAS6746B Servicearbeiten Trockner-Filter wechseln 1. Im Grundmenü mit den Pfeiltasten  oder  „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Abfrage nach „KFZ-Daten“ etc. überspringen. 4. „Klimaanlage entleeren“ wählen. 5. „Wartezeit für den Druckanstieg“ auf „1“ stellen. Zur Bestätigung ENTER drücken.

  • Seite 44: Wartung Filter

    Servicearbeiten VAS6746B 10. O-Ringe (E) ersetzen. 11. Neuen Trockner einsetzen und Schraube mit max. 15 Nm anziehen. Wartung Filter HINWEIS Nach dem Erledigen der Servicearbeiten müssen Sie die jeweiligen Servicemeldungen löschen (Zähler zurücksetzen). Wechseln Sie hierzu in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7782“...
  • Seite 45 VAS6746B Servicearbeiten Eingefüllt in A/C 07/03/17 1200 STOP-EXIT „Eingefüllt in A/C“ gibt an, wie viel Gramm Kältemittel seit der letzten Rückstellung (siehe Datum) über den Menüpunkt „Schnellstart“ oder auch „Einzelne Prozesse“ in Klimaanlagen eingefügt wurde. Vakuumzeit 07/03/17 min. STOP-EXIT „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe seit der letzten Rückstellung (siehe Datum) in Betrieb war.

  • Seite 46: Drucksensor Kalibrieren

    Servicearbeiten VAS6746B Drucksensor kalibrieren HINWEIS Für korrekte Druckmessungen ist es erforderlich, dass der Drucksensor richtig kalibriert ist. Ein Kalibrieren ist erforderlich:  alle vier Wochen,  nach Erschütterungen des AirConServiceCenters,  nach jedem Wechsel des Vakuumpumpenöls,  wenn im Display unrealistische Druckwerte anzeigt werden. 1.

  • Seite 47: Vakuumpumpenöl Wechseln

    VAS6746B Servicearbeiten Vakuumpumpenöl wechseln WARNUNG! Schalten Sie vor dem Öffnen des Gehäuses das AirConServiceCenter aus und ziehen Sie den Netzstecker. 1. Lassen Sie die Vakuumpumpe vor dem Ölwechsel etwa 10 Minuten laufen (manuell über die Menüauswahl). 2. Frontabdeckung demontieren: Schrauben (D) des Bedienfeldes herausdrehen und Bedienfeld nach oben klappen.
  • Seite 48 Servicearbeiten VAS6746B 5. Zum Ölablassen, Ölablassschraube (J) herausdrehen. 6. Wenn das Öl vollständig aus dem Pumpengehäuse abgelaufen ist, Ölablassschraube (J) wieder hineindrehen. 7. Frisches Vakuumpumpenöl bis Mitte Schauglas (H) auffüllen und Öleinfüllschraube (G) wieder hineindrehen. 8. Frontabdeckung und Bedienfeld montieren und Netzstecker ein- stecken.

  • Seite 49: Zählerstände

    VAS6746B Servicearbeiten „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe seit der letzten Rückstellung (siehe Datum) in Betrieb war. Service erledigt: 07/03/17 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die seit der letzten Rückstellung (siehe Datum) mit dem Klimaservicegerät durchge- führt wurden.

  • Seite 50: Füllmengenkorrektur Bei Längeren Serviceschläuchen

    Servicearbeiten VAS6746B Vakuumzeit Total 07/03/17 min. STOP-EXIT „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe insgesamt in Betrieb war. Service erledigt: Total 08/03/17 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die mit dem Klimaservicegerät durchgeführt wurden. Füllmengenkorrektur bei längeren Serviceschläuchen HINWEIS ...

  • Seite 51: Druckerpapier Erneuern

    VAS6746B Servicearbeiten Druckerpapier erneuern 1. Zum Erneuern der Papierrolle des Druckers (15), Klappe (K) öffnen. 2. Neue Papierrolle einlegen und Klappe (K) schließen. Softwareupdate über USB durchführen Das Softwareupdate erfolgt über einen USB-Stick. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein. Beim Softwareupdate werden folgende Daten in den internen Speicher der Station gespeichert: ...
  • Seite 52 Servicearbeiten VAS6746B ✓ Die Station durchsucht den USB-Stick nach einer neueren Version. Wenn die Software auf dem USB-Stick aktueller ist, wird folgendes Menü angezeigt: New firmware release found ENTER-upgrade STOP-EXIT V4250148 Wenn die Datenbank auf dem USB-Stick aktueller ist, wird folgendes Menü...

  • Seite 53: Altölbehälter Wechseln

    VAS6746B Servicearbeiten 9.10 Altölbehälter wechseln HINWEIS  Tauschen Sie den Altölbehälter und den O-Ring im Deckel alle 6 Monate.  Wenn der Altölbehälter beschädigt ist, tauschen Sie ihn sofort aus. Der Altölbehälter (20) ist auch bei Unter- und Überdruck dicht. Ein Sicherheitsventil gewährleistet den sicheren Betrieb.

  • Seite 54: Reinigung Und Pflege

    Nehmen Sie gegebenenfalls zusätzlich etwas Geschirrspülmittel. Verwenden Sie keine Lösungsmittel oder scheuernde Reinigungs- mittel.  Überprüfen Sie regelmässig die Serviceschläuche (11) und (12) und Servicekupplungen (13) und (14) auf Beschädigungen. Nehmen Sie das AirConServiceCenter nicht in Betrieb, wenn es beschädigt ist.

  • Seite 55: Entsorgung

     Geben Sie Kunststoffverpackungen in die Gelbe Tonne. 10.3 Entsorgung des Altgerätes  Wenn Sie das AirConServiceCenter endgültig außer Betrieb neh- men, entleeren Sie das Gerät zunächst von allen Flüssigkeiten und entsorgen Sie die Flüssigkeiten umweltgerecht.  Bringen Sie das Altgerät dann zum nächsten Recyclingcenter oder...

  • Seite 56: Was Tun, Wenn

    Was tun, wenn? VAS6746B Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Normale Meldung während Zum Fortfahren ENTER für des Recyclingprozesses. drei Sekunden betätigen. „Achtung! Max. Druck in der internen Falls die Meldung wiederholt “ erscheint, Service benach- Flasche richtigen.
  • Seite 57 VAS6746B Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Meldung während der UV-Additivbehälter auffüllen. Prozesseingabe, wenn die „UV-Additivbehälter Menge des UV-Additiv- “ auffüllen! behälters nicht ausreicht, um den Prozess zu beenden. Im Display erscheint Meldung während der Frischölbehälter mit Prozesseingabe, wenn die geeigneter Ölsorte auffüllen.
  • Seite 58 Was tun, wenn? VAS6746B Störung Ursache Abhilfe Im Display erscheint Vor dem Druckanstiegstest Klimaanlage und Verbindun- konnte der Druck nicht weit gen auf Undichtigkeiten, Ver- „Error 01“ genug reduziert werden. engungen und Vereisungen prüfen. Drucksensorkalibrierung überprüfen. Im Display erscheint Wiederholter Druckanstieg Klimaanlage und Verbindun- beim Druckanstiegstest, gen auf Undichtigkeiten,...

  • Seite 59: Technische Daten

    „Error 61“ schlossen? Ist der Hybridspülhälter rich- tig herum montiert? Sind die Servicekupplungen geöffnet? Technische Daten AirConServiceCenter VAS6746B Artikelnummer: 410 095 02 000 Maße (Breite x Höhe x Tiefe): 560 mm x 1300 mm x 650 mm Gewicht: 100 kg Stromversorgung: 220 V/240 V –...
  • Seite 60 General safety instructions ........63 Warnings on the AirConServiceCenter ......64 Safety devices .

  • Seite 61: About This Operating Manual

     Information from the refrigerant manufacturer  Any specific instructions on servicing vehicle air conditioning systems which apply at your company Keep this operating manual in the compartment of the AirConServiceCenter, so that any information you need is always at hand.

  • Seite 62: Hotline

    About this operating manual VAS6746B Hotline If you need more information on the AirConServiceCenter that is not contained in this manual, please contact the hotline tel.: +49 (0) 25 72 / 8 79-1 91 Explanation of symbols in this operating manual...

  • Seite 63: Safety

    Do not make modifications to the AirConServiceCenter. Each time you start up the device or top up the AirConServiceCenter, first check whether the device and all the service hoses are undamaged and that all valves are closed.

  • Seite 64: Warnings On The Airconservicecenter

    Safety VAS6746B Before you shut down the AirConServiceCenter, make sure that the selected programme has ended and that all valves are shut. Otherwise refrigerant can leak. Do not pump compressed air into the refrigerant lines of the AirConServiceCenter or the vehicle air conditioning system. A mixture of compressed air and refrigerant can be flammable or explosive.

  • Seite 65: Scope Of Delivery

    VAS6746B Scope of delivery Scope of delivery The AirConServiceCenter and its accessories are carefully checked before shipping. After delivery, check that all the parts listed below are present and undamaged. If any parts are missing or damaged, notify the company responsible for transport immediately.

  • Seite 66: Optional Extras

    Denso ND8 oil, 500 ml 81342147762 Proper use The VAS6746B (ASE 410 095 02 000) AirConServiceCenter is intended for servicing vehicle air conditioning systems. The unit is designed for commercial use. The AirConServiceCenter may only be operated by persons who have the expertise required for servicing air conditioning systems.

  • Seite 67: Overview Of The Airconservicecenter

    VAS6746B Overview of the AirConServiceCenter Overview of the AirConServiceCenter Front Low pressure gauge Red “Fill” lamp Blue “Evacuate” lamp Yellow “ECO deep emptying” lamp Green “Suction” lamp High pressure gauge Display Keypad Front cover 10 Front wheels with wheel stops...

  • Seite 68: Rear

    Overview of the AirConServiceCenter VAS6746B 11 Service hose for low pressure connection (blue) 12 Service hose for high pressure connection (red) 13 Service coupling for high pressure connection (red) 14 Service coupling for low pressure connection (blue) 15 Printer 16 USB port...

  • Seite 69: Initial Start-Up

    VAS6746B Initial start-up Initial start-up Setting up and switching on 1. Wheel the AirConServiceCenter to the workplace and lock the front wheels (10). NOTE During operation, the device must be on a horizontal, flat surface so that measurements can be made correctly.

  • Seite 70: Standby Menu

    Initial start-up VAS6746B Standby menu The standby menu shows you the current supply quantities and the time settings of the AirConServiceCenter. The following information is shown:  Refrigerant quantity  Fresh oil quantity  UV-additive quantity  Time  Date Language selection 1.

  • Seite 71: Entering Company Data

    VAS6746B Initial start-up Entering company data The company data is printed out with every service log. 1. In the basic menu, use the cursor keys  or  to select “Other selections”: Short selection Free selection Other selections ENTER-OK 2. Press ENTER to confirm. 3.

  • Seite 72: Entering The Date And Time

    7. Press ENTER to confirm. 8. Press STOP to access the standby menu. Editing default values The AirConServiceCenter has preset values for the most important service tasks. The default values appear automatically when you select the respective menu. You can alter the following default values if necessary:...

  • Seite 73: Inserting The Containers For Oil And Uv Additive

    VAS6746B Initial start-up 4. Press ENTER to confirm. 5. Enter the password “7388”. 6. Use the keypad and the cursor keys to enter the information. 7. Press ENTER to confirm. 8. Press STOP to access the standby menu. Inserting the containers for oil and UV additive The current supply quantities are displayed in the standby menu.

  • Seite 74: Entering The Container Size

    Fresh oil and UV additive can be kept in containers of 500 ml (B) or 250 ml (C) (accessory). You must enter the container size in the AirConServiceCenter. 1. In the basic menu, use the cursor keys  or  to select “Other selections”:...

  • Seite 75: Filling Up The Internal Refrigerant Container

    VAS6746B Initial start-up Filling up the internal refrigerant container When the AirConServiceCenter is started for the first time, the internal refrigerant container must be filled from an external refrigerant tank with at least 5000 g of refrigerant. NOTE Note the instructions on the refrigerant vessels.
  • Seite 76 Initial start-up VAS6746B 5. Then follow the instructions in the display and provided here: Connect the HP hose to the external tank then open the valve ENTER-OK STOP-EXIT Press ENTER to confirm. Set the quantity then confirm! 13620 ENTER-OK STOP-EXIT The maximum refrigerant quantity which can be added appears in the display.

  • Seite 77: Operation

    Subsequent actions are only initiated once the preceding action has been completed successfully. 1. First fit the service hoses for the AirConServiceCenter to the vehicle air conditioning system, and open the service couplings. 2. Press the cursor key  or  to access the basic menu.
  • Seite 78 ✓ The fully automatic air conditioning service is started. ✓ After the air conditioning service has finished, you will be prompted to disconnect the hoses (11) and (12) of the AirConServiceCenter from the vehicle air conditioning system. 10. Disconnect the service hoses (11) and (12) and press ENTER to confirm.

  • Seite 79: User Codes

    VAS6746B Operation User codes It is possible to protect the air conditioning service station from unauthor- ised access using personal user codes. When this function is activated, the system queries the user code after being switched on, and the station cannot be started without it.
  • Seite 80 Operation VAS6746B 7. Confirm the new administrator code: ADM AREA Confirm new code ---- 8. Use the cursor keys  or  to select the user: ADM AREA User number 9. Create the four-digit personal user code (once a code is created here, the device can then only be operated using this code).

  • Seite 81: Creating A Personal Database

    VAS6746B Operation 8.2.2 Entering user codes When you switch on the air conditioning service station, the device data appears in the display. If a user code has been created, the same code must be used to enable the station. 1. Enter the correct user code. ENTER USER CODE ---- If you enter an incorrect user code, the following error message...
  • Seite 82 Operation VAS6746B 4. Use the cursor keys  or  to select “Database” and press ENTER to confirm. Filling Qt. DATABASE ENTER-OK STOP-EXIT 5. Select “Personal DB” and press ENTER to confirm. Personal DB ALFA ROMEO ASTON MARTIN AUDI 6. In this empty database, use the cursor keys  or  to select the respective entry and press ENTER to confirm.

  • Seite 83: Transferring The Consumption Of Refrigerant Onto A Usb Stick

    VAS6746B Operation Transferring the consumption of refrigerant onto a USB stick Each time a suction or filling process (single process or fully automatic) is completed, the station stores all the data in the internal memory. A report can be generated using this data and transferred to a USB stick. NOTE The USB stick must be formatted with the FAT32 file system.
  • Seite 84 Operation VAS6746B 8.4.2 Manual reports You can transfer a monthly or annual report onto a USB stick manually anytime. 1. Insert the USB stick in the USB port (16). 2. In the basic menu, use the cursor keys  or  to select “Other selections”: Short selection Free selection...

  • Seite 85: Showing The Refrigerant Consumption On The Display

    VAS6746B Operation Showing the refrigerant consumption on the display The station saves the data on the amount of refrigerant filled and extracted. You can print out this data as an annual or monthly overview. 1. In the basic menu, use the cursor keys  or  to select “Other selections”: Short selection Free selection...
  • Seite 86 Operation VAS6746B Example R134a from system Total 2017 18650 PRINT STOP-EXIT “R134a from system” shows the quantity of refrigerant extracted. Here a total of 18,650 g of refrigerant was extracted by the station in 2017. Use the cursor key  to move to the next total amount of filling refrigerant for that year: R134a to system Total...

  • Seite 87: Air Conditioning System Test Without Refrigerant Service

    (the service hoses are drained by the device). 1. First, fit the connections of the AirConServiceCenter to the vehicle air conditioning system and open them.
  • Seite 88 Operation VAS6746B 8. To end the air conditioning system test, press STOP. Disconnect the HP service hose from the A/C system ENTER-OK 9. Close the HP quick connector and detach it from the air conditioning system. NOTE If you have turned off the vehicle engine to uncouple the HP quick con- nector, restart the engine and turn on the air conditioning.

  • Seite 89: Free Selection

    After each process has been performed, a service report is printed. 1. Start by fitting the connections of the AirConServiceCenter to the vehicle air conditioning system, and opening them. 2. In the basic menu, use the cursor keys  or  to select “Free selection”:...
  • Seite 90 Operation VAS6746B 8.7.1 Recovery phase 1. Enter the preferred settings and press ENTER to confirm. Rec/Recycling phase? ENTER-OK STOP-EXIT 2. If “Rec/Recycling phase” has been selected, enter the preferred waiting time for the pressure increase (standard is 1 min.) in the fol- lowing menu and press ENTER to confirm, otherwise continue with chapter “Vacuum process”...
  • Seite 91 VAS6746B Operation 8.7.3 Filling process 1. Enter the preferred settings and press ENTER to confirm. Filling phase? ENTER-OK STOP-EXIT 2. If “Filling phase” has been selected, enter the required value, oth- erwise continue with chapter “Selecting connections” on page 92. 3.
  • Seite 92 After ending the air conditioning service ✓ After the air conditioning service has finished, you will be prompted to disconnect the hoses of the AirConServiceCenter from the vehicle air conditioning system. 1. Disconnect the service hoses (11) and (12) and press ENTER to confirm.

  • Seite 93: Flushing The Air Conditioning System

    AirConServiceCenter using special adapters to form a flushing circuit. 1. First fit the connections of the AirConServiceCenter to the vehicle air conditioning system and open them. 2. In the basic menu, use the cursor keys  or  to select “Free selection”:...
  • Seite 94 Operation VAS6746B 12. Connect the components for flushing to the service ports (13) and (14) of the AirConServiceCenter using special adapters and in accordance with the manufacturer's specifications to form a flushing circuit. 13. In the basic menu, use the cursor keys  or  to select “Other selections”:...
  • Seite 95 30. Select “Process start” by pressing ENTER. ✓ After filling is complete, you will be prompted to disconnect the hoses of the AirConServiceCenter from the vehicle air conditioning system. 31. Disconnect the service hoses (11) and (12) and press ENTER to confirm.

  • Seite 96: Service Tasks

    Resetting is necessary:  If the quantity in a container deviates by more than 10 ml from the target value  If the AirConServiceCenter has been shaken, for example during transport on bumpy roads  Every four to six weeks 1.
  • Seite 97 VAS6746B Service tasks 4. To check the zero point of the scales for oil and UV additive, open the cover (21) on the left side and take the containers off the catches: – Container for fresh oil (18) – Container for UV additive (19) and –...

  • Seite 98: Changing The Dryer Filter

    8. Select “Process start?”. Press ENTER to confirm. The service hoses will now be drained and the AirConServiceCenter basic menu will be activated. The compressor has produced a slight internal vacuum so that the filter can be replaced with minimal refrig- erant loss.

  • Seite 99: Filter Maintenance

    VAS6746B Service tasks 10. Replace the O-rings (E). 11. Insert the new dryer and tighten the screw to max. 15 Nm. Filter maintenance NOTE After finishing the service tasks, you must delete the respective service messages (counter reset). To do this, switch to the “Other selections”...
  • Seite 100 Service tasks VAS6746B R134a to system 07/03/17 1200 STOP-EXIT “R134a to system” indicates how many grams of refrigerant have been added to the air conditioning systems using the menu item “Short selec- tion” or “Free selection” since the last reset (see date). Vacuum time 07/03/17 min.

  • Seite 101: Calibrating The Pressure Transducer

    Calibration is required:  Every four weeks  If the AirConServiceCenter has been subjected to heavy shaking  Every time the vacuum pump oil is changed  If the display shows implausible pressure readings 1. In the basic menu, use the cursor keys  or  to select “Other selections”:...

  • Seite 102: Changing The Vacuum Pump Oil

    VAS6746B Changing the vacuum pump oil WARNING! Switch off the AirConServiceCenter and unplug it from the power supply before opening the housing. 1. Before changing the oil, let the vacuum pump run for about 10 minutes (manually, via the menu).
  • Seite 103 VAS6746B Service tasks 6. Once the oil has been completely drained from the pump housing, screw the oil drain plug (J) back in. 7. Top up with new vacuum pump oil to the middle of the sight glass (H) and screw the oil filling plug (G) back in. 8.

  • Seite 104: Meter Readings

    Service tasks VAS6746B Service completed: 07/03/17 Total STOP-EXIT “Service completed” displays the amount of service work performed using the air conditioning service unit since the last reset (see date). Meter readings NOTE The device saves various counter readings. To access the total values –...

  • Seite 105: Correcting The Filling Quantity For Long Service Hoses

    VAS6746B Service tasks Vacuum time Total 07/03/17 min. STOP-EXIT “Vacuum time” indicates how long the vacuum pump was operating in total. Service completed: Total 08/03/17 Total STOP-EXIT “Service completed” indicates the amount of service work performed on the air conditioning service unit. Correcting the filling quantity for long service hoses NOTE...

  • Seite 106: Replacing The Printer Paper

    The USB stick must be formatted with the FAT32 file system. When updating the software, the following data is stored in the internal memory of the station:  the current software of the AirConServiceCenter  the current database with all the common vehicle types and corresponding filling quantities You can update the software and the database separately.
  • Seite 107 VAS6746B Service tasks ✓ The station will scan the USB stick for a later version. If the software on the USB stick is more up-to-date, the following menu is displayed: New firmware release found ENTER upgrade STOP EXIT V4250148 If the database on the USB stick is more up-to-date, the following menu is displayed: New database release found...

  • Seite 108: Changing The Drained Oil Glass

    Service tasks VAS6746B 9.10 Changing the drained oil glass NOTE  Replace the drained oil receptacle and the O-ring in the lid every 6 months.  If the drained oil receptacle has been damaged, replace it immediately. The drained oil receptacle (20) is also leak-proof when there is a vacuum or overpressure.

  • Seite 109: Cleaning And Maintenance

    Do not use solvents or scouring agents.  Check the service hoses (11) and (12) and the service couplings (13) and (14) for damage regularly. Do not start up the AirConServiceCenter if it is damaged.

  • Seite 110: Disposal

    10.3 Scrapping the old unit  If you wish to scrap the AirConServiceCenter, first completely drain it of all liquids and dispose of them in an environmentally responsible manner.  Take the old device to your nearest recycling centre or contact the...

  • Seite 111: Troubleshooting

    “Not enough vacuum! pressure in the air condition- between it and the ” Carry on? ing system after 8°minutes is AirConServiceCenter for still more than 50°mbar. leaks. The display shows Message at the end of the Check the air conditioning vacuum process.
  • Seite 112 The display shows This message appears dur- Check that ing the filling process if the AirConServiceCenter con- “Max. filling time set amount of refrigerant nections are not blocked. ” exceeded! Carry on? cannot be filled.
  • Seite 113 VAS6746B Troubleshooting Problem Cause Remedy The display shows Pressure increased again Check the air conditioner and with pressure increase test. It connections for leaks, con- “Error 02” is not possible to reduce strictions and ice build-up. pressure sufficiently. Check pressure transducer calibration.

  • Seite 114: Technical Data

    Is the hybrid flush container fitted the right way round? Are the service couplings open? Technical data AirConServiceCenter VAS6746B Item number: 410 095 02 000 Dimensions (width x height x depth) 560 mm x 1300 mm x 650 mm...
  • Seite 115 Uso adecuado ........122 Vista general del AirConServiceCenter ....123 Parte delantera .
  • Seite 116 VAS6746B Trabajos de mantenimiento ......154 Comprobar la calibración de las básculas de aceite ....154 Cambiar el filtro del secador.

  • Seite 117: Acerca De Estas Instrucciones De Uso

    AirConServiceCenter para poder tenerlas disponibles rápidamente en caso necesario. Línea directa Si necesita información más detallada sobre el AirConServiceCenter que no se encuentre en estas instrucciones de uso, contacte con la línea directa Tel.: +49 (0) 25 72 / 8 79-1 91...

  • Seite 118: Aclaración De Los Símbolos De Estas Instrucciones De Uso

    Acerca de estas instrucciones de uso VAS6746B Aclaración de los símbolos de estas instrucciones de uso ¡ADVERTENCIA! Indicación de seguridad: su incumplimiento puede acarrear la muerte o graves lesiones. ¡AVISO! Su incumplimiento puede acarrear daños materiales y perjudicar el correcto funcionamiento del producto. NOTA Información adicional para el manejo del producto.

  • Seite 119: Seguridad

    Utilice este aparato únicamente para los fines previstos. Utilice únicamente el refrigerante R-134a. Mezclar este refrigerante con otros puede producir daños en el AirConServiceCenter o en el equipo de aire acondicionado del vehículo. Utilice únicamente aditivo UV de WAECO. Utilizar otros aditivos UV puede provocar daños en el AirConServiceCenter.

  • Seite 120: Indicaciones De Advertencia En El Airconservicecenter

    De lo contrario, pueden producirse escapes de refrigerante. No introduzca aire comprimido en los conductos de refrigerante del AirConServiceCenter ni de un equipo de aire acondicionado de un vehí- culo. La mezcla de are comprimido y refrigerante puede ser inflamable o explosiva.

  • Seite 121: Volumen De Entrega

    VAS6746B Volumen de entrega Volumen de entrega El AirConServiceCenter y los accesorios adjuntos se han comprobado minuciosamente antes de enviarlos. Tras la entrega, compruebe que ha recibido todas las piezas y que están en perfectas condiciones. En caso de que falte alguna pieza o de que alguna esté dañada, informe inmediatamente a la empresa transportista responsable.

  • Seite 122: Accesorios

    Aceite Denso ND8, 500 ml 81342147762 Uso adecuado El AirConServiceCenter VAS6746B (ASE 410 095 02 000) está previsto para el mantenimiento de equipos de aire acondicionado de vehículos. El aparato está diseñado para el uso comercial. El AirConServiceCenter debe ser manejado únicamente por personal con conocimientos técnicos acerca del mantenimiento de equipos de aire...

  • Seite 123: Vista General Del Airconservicecenter

    VAS6746B Vista general del AirConServiceCenter Vista general del AirConServiceCenter Parte delantera Manómetro de baja presión Piloto de estado rojo “Rellenar” Piloto de estado azul “Evacuar” Piloto de estado amarillo “Vaciado total ECO” Piloto de estado verde “Recuperar” Manómetro de alta presión...

  • Seite 124: Parte Trasera

    Vista general del AirConServiceCenter VAS6746B 11 Manguera de servicio para la conexión de baja presión (azul) 12 Manguera de servicio para la conexión de alta presión (roja) 13 Racor de mantenimiento para la conexión de alta presión (rojo) 14 Racor de mantenimiento para la conexión de baja presión (azul) 15 Impresora 16 Conexión USB...

  • Seite 125: Primera Puesta En Funcionamiento

    VAS6746B Primera puesta en funcionamiento Primera puesta en funcionamiento Instalación y encendido 1. Lleve el AirConServiceCenter al lugar de trabajo e inmovilice las ruedas delanteras (10). NOTA Durante el funcionamiento, el aparato debe estar colocado sobre una base horizontal y plana para que las mediciones puedan efectuarse correctamente.

  • Seite 126: Menú Stand-By

    Primera puesta en funcionamiento VAS6746B Menú Stand-by El menú Stand-by le informa sobre las cantidades existentes actual- mente así como de los ajustes de tiempo del AirConServiceCenter. Se muestran en pantalla:  cantidad de refrigerante  cantidad de aceite nuevo ...

  • Seite 127: Introducir Los Datos De La Empresa

    VAS6746B Primera puesta en funcionamiento Introducir los datos de la empresa Los datos de la empresa se imprimirán con cada informe de servicio. 1. Con las teclas de dirección  o , seleccione en el menú básico “Otras selecciones”: Selec. automática Selección libre Otras selecciones ENTER-OK...

  • Seite 128: Introducir La Fecha Y La Hora

    Primera puesta en funcionamiento VAS6746B Introducir la fecha y la hora La fecha y la hora se imprimen junto a los datos de empresa en cada informe de servicio. 1. Con las teclas de dirección  o , seleccione en el menú básico “Otras selecciones”: Selec.

  • Seite 129: Modificar Los Valores Por Defecto

    VAS6746B Primera puesta en funcionamiento Modificar los valores por defecto El AirConServiceCenter tiene preconfigurados unos valores para los tra- bajos de mantenimiento más importantes. Estos valores por defecto apa- recen automáticamente al acceder al menú correspondiente. Los siguientes valores por defecto pueden adecuarse a las necesidades específicas:...

  • Seite 130: Uso De Los Recipientes Para Aceites Y Aditivo Uv

    Primera puesta en funcionamiento VAS6746B Uso de los recipientes para aceites y aditivo UV En el menú Stand-by se muestran las cantidades actuales. 1. Abra la tapa (21) del lado izquierdo y acople los recipientes a los cierres rápidos: – recipiente para aceite nuevo (18) –...

  • Seite 131: Introducir El Tamaño De Los Recipientes

    Para el aceite nuevo y el medio de contraste UV pueden utilizarse reci- pientes de 500 ml (B) o 250 ml (C) (accesorio). Debe introducirse el tamaño correspondiente en el AirConServiceCenter. 1. Con las teclas de dirección  o , seleccione en el menú básico “Otras selecciones”:...

  • Seite 132: Llenar El Recipiente Interno De Refrigerante

    Hay tres tipos diferentes de botellas de refrigerante:  Botellas de refrigerante sin tubo ascendente Estas botellas de refrigerante tienen una boca de conexión. Al rellenar el AirConServiceCenter, la boca de conexión debe estar abajo (ponga la botella boca abajo).  Botellas de refrigerante con tubo ascendente Estas botellas de refrigerante tienen una boca de conexión.
  • Seite 133 VAS6746B Primera puesta en funcionamiento 5. Para continuar proceda según las indicaciones dadas en pantalla y aquí: Conectar la manguera AP a la botella ext. Abra la válvula! ENTER-OK STOP-EXIT Para confirmar, pulse la tecla ENTER. Ponga la cantidad, luego confirme 13620 ENTER-OK STOP-EXIT...

  • Seite 134: Funcionamiento

    éxito, empezará el proceso siguiente. 1. Una las mangueras de servicio correspondientes del AirConServiceCenter con el equipo de aire acondicionado del vehí- culo y abra los acoplamientos de servicio. 2. Pulse las teclas de dirección  o  para acceder al menú básico.
  • Seite 135 ✓ Cuando concluye el servicio de mantenimiento del aire acondicio- nado aparece un mensaje exhortándole a desconectar las mangue- ras de servicio (11) y (12) del AirConServiceCenter del equipo de aire acondicionado del vehículo. 10. Desconecte las mangueras de servicio (11) y (12) y pulse ENTER para confirmar.

  • Seite 136: Códigos De Usuario

    Funcionamiento VAS6746B 11. Enrosque las tapas de las válvulas del equipo de aire acondicionado del vehículo en las bocas de conexión. Códigos de usuario Existe la posibilidad de proteger la estación de mantenimiento de aire acondicionado ante un acceso no autorizado con códigos de usuario personales.
  • Seite 137 VAS6746B Funcionamiento 6. Para introducir un nuevo código de administrador: ADM AREA Insert new code ---- 7. Para confirmar un nuevo código de administrador: ADM AREA Confirm new code ---- 8. Con las teclas de dirección  o , seleccione el usuario correspon- diente: ADM AREA User number...
  • Seite 138 Funcionamiento VAS6746B NOTA Se ha creado el usuario y el menú vuelve a cambiar a la selección de usuario. Ahora podrá crear otro usuario o salir del menú con STOP. 8.2.2 Introducir el código de usuario Al encender la estación de mantenimiento de aire acondicionado se muestran los datos del aparato en la pantalla.

  • Seite 139: Crear Una Base De Datos Personal

    VAS6746B Funcionamiento Crear una base de datos personal En esta base de datos podrá crear hasta 100 vehículos específicos del cliente con las cantidades de llenado correspondientes. 1. Con las teclas de dirección  o , seleccione en el menú básico “Selec.
  • Seite 140 Funcionamiento VAS6746B 9. Introduzca la cantidad de llenado de refrigerante y confirme con ENTER. AUDI A4 (8E) 2000 – 2004 ✓ Se ha creado la entrada. AUDI A4 (8E) Ahora podrá crear otra entrada (seleccione con las flechas de direc- ción y después proceda según lo descrito) o salir del menú...

  • Seite 141: Transferir Consumo De Refrigerante A Lápiz Usb

    VAS6746B Funcionamiento Transferir consumo de refrigerante a lápiz USB Cada vez que se concluye un proceso de aspiración o de llenado (pro- ceso individual o plenamente automático), la estación memoriza todos los datos correspondientes en una memoria interna. A partir de estos datos puede generarse un informe y transferirse a un lápiz USB.
  • Seite 142 Funcionamiento VAS6746B 8.4.2 Informe manual Se puede transferir manualmente en cualquier momento un informe mensual o anual a un lápiz USB. 1. Inserte el lápiz USB en la conexión USB (16). 2. Con las teclas de flecha  o  seleccione en el menú básico “Otros menús”: Selec.

  • Seite 143: Visualizar El Consumo De Refrigerante En La Pantalla

    VAS6746B Funcionamiento Visualizar el consumo de refrigerante en la pantalla La estación guarda los datos de las cantidades de refrigerante llenado y recuperado. Éstas pueden imprimirse directamente como vista anual o vista mensual. 1. Con las teclas de dirección  o , seleccione en el menú básico “Otras selecciones”: Selec.

  • Seite 144: Refrigerante

    Funcionamiento VAS6746B Ejemplo 134a desde sistema Total 2017 18650 PRINT STOP-EXIT “134a desde sistema” indica la cantidad de refrigerante recuperado. En este ejemplo se recuperaron en 2017 un total de 650 g de refrigerante con la estación. Con la tecla de dirección  se muestra la siguiente cantidad total del refrigerante llenado del año correspondiente: 134a a sistema Total...
  • Seite 145 (el aparato vacía las mangue- ras de servicio). 1. Una las conexiones correspondientes del AirConServiceCenter con el equipo de aire acondicionado del vehículo y ábralas. 2. Arranque el motor y encienda el equipo de aire acondicionado.
  • Seite 146 Funcionamiento VAS6746B 7. Compruebe que la presión alta y baja del equipo de aire acondicio- nado concuerdan con los datos del fabricante. 8. Para finalizar el control del equipo de aire acondicionado pulse STOP. Desconectar la manguera AP del equipo de A/C ENTER-OK 9.

  • Seite 147: Selección Libre

    Al concluir cada proceso se imprime un informe de servicio. 1. Una las conexiones correspondientes del AirConServiceCenter con el equipo de aire acondicionado del vehículo y ábralas. 2. Con las teclas de dirección  o , seleccione en el menú básico “Selección libre”:...
  • Seite 148 Funcionamiento VAS6746B 8.7.1 Fase recuperación 1. Seleccione los ajustes que desee y confirme con ENTER. Recup/Reciclado Sí fase? ENTER-OK STOP-EXIT 2. Si se ha seleccionado “Recup/Reciclado fase”, introduzca en el siguiente menú el tiempo de espera que desee para el aumento de presión (estándar 1 min) y confirme con ENTER;...
  • Seite 149 VAS6746B Funcionamiento 8.7.3 Proceso de llenado 1. Seleccione los ajustes que desee y confirme con ENTER. Fase rellenado? Sí ENTER-OK STOP-EXIT 2. Si se ha seleccionado “Fase rellenado”, introduzca los valores que desee; de otro modo continúe con capítulo “Seleccionar conexiones” en la página 150.
  • Seite 150 ✓ Cuando se termina el servicio de mantenimiento del aire acondicio- nado aparece un mensaje exhortándole a desconectar las mangue- ras de servicio del AirConServiceCenter del equipo de aire acondicionado del vehículo. 1. Desconecte las mangueras de servicio (11) y (12) y pulse ENTER para confirmar.

  • Seite 151: Limpieza Del Equipo De Aire Acondicionado

    (como por ejemplo el compresor o el filtro). Después se conectan los componentes a limpiar con los acoplamientos de servicio del AirConServiceCenter mediante un adaptador especial formando un cir- cuito de limpieza. 1. Una las conexiones correspondientes del AirConServiceCenter con el equipo de aire acondicionado del vehículo y ábralas.
  • Seite 152 12. Conecte, conforme a las instrucciones del fabricante, los componen- tes del equipo de aire acondicionado que deban limpiarse con los acoplamientos de servicio (13) y (14) del AirConServiceCenter mediante un adaptador especial formando un circuito de limpieza. 13. Con las teclas de dirección  o , seleccione en el menú básico “Otras selecciones”:...
  • Seite 153 ✓ Cuando se termina el proceso de llenado aparece un mensaje exhor- tándole a desconectar las mangueras de servicio del AirConServiceCenter del equipo de aire acondicionado del vehículo. 31. Desconecte las mangueras de servicio (11) y (12) y pulse ENTER para confirmar.

  • Seite 154: Trabajos De Mantenimiento

    Es necesario corregirla cuando:  la cantidad contenida en un recipiente difiera en más de 10 ml del valor nominal  el AirConServiceCenter haya sufrido sacudidas (p. ej. durante el transporte por caminos de suelo irregular)  cada cuatro a seis semanas 1.
  • Seite 155 VAS6746B Trabajos de mantenimiento 4. Para comprobar el calibrado de las básculas para aceites y aditivo UV, abra la tapa (21) del lado izquierdo y desacople los recipientes de los cierres rápidos: – recipiente para aceite nuevo (18) – recipiente para aditivo UV (19) y –...

  • Seite 156: Cambiar El Filtro Del Secador

    Para confirmar, pulse ENTER. Se vacían entonces las mangueras de servicio y se activa el menú básico del AirConServiceCenter. El compresor ha generado interna- mente una ligera subpresión, de tal forma que se puede cambiar el filtro sufriendo una pérdida mínima de refrigerante.

  • Seite 157: Mantenimiento Del Filtro

    VAS6746B Trabajos de mantenimiento 10. Cambie las juntas tóricas (E). 11. Coloque un nuevo secador y apriete el tornillo a un máximo de 15 Nm. Mantenimiento del filtro NOTA Después de realizar trabajos de mantenimiento debe borrar el mensaje de servicio correspondiente (poner el contador a cero). Para ello cam- bie al menú...

  • Seite 158: Calibrar El Sensor De Presión

    Hay que realizar una calibración:  cada cuatro semanas,  si el AirConServiceCenter ha sufrido sacudidas,  tras cada cambio del aceite de la bomba de vacío,  cuando en la pantalla aparezcan valores poco realistas.
  • Seite 159 VAS6746B Trabajos de mantenimiento 3. Con las teclas de dirección  o , seleccione “Servicio”: Rellenado tanque Flushing Calibrado básculas Servicio 4. Para confirmar, pulse la tecla ENTER. 5. Introduzca la contraseña “2224”. 6. Confirme “Transd. presión” con ENTER. 7. Para continuar proceda según las indicaciones en pantalla: –...

  • Seite 160: Cambiar El Aceite De La Bomba De Vacío

    3. Coloque un recipiente con al menos ½ litro de capacidad bajo el AirConServiceCenter. Al vaciar el aceite de la bomba de vacío, éste fluye a través de la abertura (I) situada en la base del aparato.
  • Seite 161 VAS6746B Trabajos de mantenimiento 5. Para dejar salir el aceite, desenrosque el tornillo de vaciado de aceite (J). 6. Cuando haya salido todo el aceite de la carcasa de la bomba, vuelva a enroscar el tornillo de vaciado de aceite (J). 7.

  • Seite 162: Estados De Los Contadores

    Trabajos de mantenimiento VAS6746B Tiempo de vacío 07/03/17 min. STOP-EXIT “Tiempo de vacío” indica cuánto tiempo ha estado la bomba de vacío en funcionamiento desde la última puesta a cero (ver fecha). Servicio completado: 07/03/17 Total STOP-EXIT “Servicio completado” indica la cantidad de trabajos de mantenimiento realizados en el equipo de aire acondicionado desde la última puesta a cero (ver fecha).
  • Seite 163 VAS6746B Trabajos de mantenimiento 134a a sistema Total 07/03/17 1200 STOP-EXIT “134a a sistema” indica la cantidad de gramos de refrigerante que se ha llenado en los equipos de aire acondicionado por medio de la opción de menú “Selec. automática” o también “Selección libre”. Tiempo de vacío Total 07/03/17...

  • Seite 164: Corregir La Cantidad De Llenado Para Mangueras De Servicio Largas

    Trabajos de mantenimiento VAS6746B Corregir la cantidad de llenado para mangueras de servicio largas NOTA  Si se utilizan mangueras más largas o más cortas de lo previsto con el aparato, es necesario adecuar las cantidades de llenado a las lon- gitudes de manguera.

  • Seite 165: Cambiar El Papel De Impresión

    Al actualizar el software, se guardan los siguientes datos en la memoria interna de la estación:  el software actual del AirConServiceCenter  la base de datos actual con todos los tipos de vehículo convenciona- les y las cantidades de llenado correspondientes para el equipo de aire acondicionado El software y la base de datos se pueden actualizar por separado.
  • Seite 166 Trabajos de mantenimiento VAS6746B ✓ La estación examina el lápiz USB en busca de una versión más nueva. Si el software que se encuentra en el lápiz USB es más nuevo, se visualiza el siguiente menú: New firmware release found ENTER-upgrade STOP-EXIT V4250148 Si la base de datos que se encuentra en el lápiz USB es más actual,...

  • Seite 167: Cambiar El Recipiente Para Aceite Usado

    VAS6746B Trabajos de mantenimiento 9.10 Cambiar el recipiente para aceite usado NOTA  Cambie el recipiente para aceite usado y la junta tórica de la tapa cada 6 meses.  Si se daña el recipiente para aceite usado, cámbielo inmediata- mente.

  • Seite 168: Limpieza Y Mantenimiento

     Compruebe periódicamente que ni las mangueras de servicio (11) y (12) ni los acoplamientos de servicio (13) y (14) presenten daños. No ponga el AirConServiceCenter en marcha si no está en perfectas condiciones.

  • Seite 169: Gestión De Residuos

     Deposite el embalaje de plástico en el contenedor amarillo. 10.3 Gestión del aparato usado  Cuando vaya a desechar definitivamente el AirConServiceCenter, vacíe primero todos los líquidos del aparato y gestiónelos respetando el medio ambiente.  Lleve el aparato al punto limpio más cercano o contacte con el servi-...

  • Seite 170: Qué Hacer Cuando

    ” Desea continuar? cionado sigue siendo supe- conexiones del rior a 50 mbares tras AirConServiceCenter con el 8 minutos. equipo de aire acondicio- nado. En pantalla aparece Mensaje al final del proceso Compruebe si el equipo de de vacío.
  • Seite 171 Mensaje durante el proceso Compruebe que las de llenado, cuando la canti- conexiones del “Tiempo de llenado sobre- dad de refrigerante ajustada AirConServiceCenter no ” pasado Desea continuar? no puede llenarse. están atascadas. En pantalla aparece Mensaje al principio o Compruebe si aún hay bas-...
  • Seite 172 ¿Qué hacer cuando...? VAS6746B Avería Causa Solución En pantalla aparece No se ha podido reducir sufi- Revise el equipo de aire cientemente la presión antes acondicionado y las uniones “Error 01” de la prueba de incremento en busca de fugas, estrecha- de presión.
  • Seite 173 VAS6746B ¿Qué hacer cuando...? Avería Causa Solución En pantalla aparece No se ha encontrado/detec- Introduzca memoria USB. tado memoria USB. “Error 52” Asegúrese de que la memo- ria USB se ha formateado con el sistema de archivos FAT32. En pantalla aparece En el funcionamiento híbrido ¿Están conectadas las man- (barrido de las mangueras de...

  • Seite 174: Datos Técnicos

    Datos técnicos VAS6746B Datos técnicos AirConServiceCenter VAS6746B Número de artículo: 410 095 02 000 Dimensiones (anchura x altura x profundidad): 560 mm x 1300 mm x 650 mm Peso: 100 kg Alimentación de corriente: 220 V/240 V – 50 Hz/60 Hz...
  • Seite 175 Utilisation conforme....... . .182 Vue d'ensemble de l'AirConServiceCenter ....183 Face avant .
  • Seite 176 VAS6746B Travaux d'entretien........213 Contrôle du point zéro des balances d'huile.....213 Changement du filtre du sécheur .

  • Seite 177: Propos De Ce Manuel D'utilisation

    Avant de mettre l'appareil en marche pour la première fois, lisez attentive- ment ce manuel d'utilisation. Veuillez également tenir compte :  du manuel de formation de Dometic WAECO « Climatisation des véhicules : bases techniques » ;  de la brochure d'information de Dometic WAECO « Climatisation des véhicules : bases juridiques »...

  • Seite 178: Explication Des Symboles De Ce Manuel D'utilisation

    A propos de ce manuel d'utilisation VAS6746B Explication des symboles de ce manuel d'utilisation AVERTISSEMENT ! Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures. AVIS ! Le non respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements de l’appareil.

  • Seite 179: Sécurité

    ;  des usages différents de ceux décrits dans le manuel. Consignes générales de sécurité Avant de mettre l'AirConServiceCenter en marche pour la première fois, lisez attentivement ce manuel d'utilisation. Utilisez cet appareil uniquement pour l'usage prévu. Utilisez uniquement le réfrigérant R-134a. Le mélange du réfrigérant à...

  • Seite 180: Avertissements Se Trouvant Sur L'airconservicecenter

    N'introduisez pas d'air comprimé dans les conduites à réfrigérant de l'AirConServiceCenter ou une climatisation de véhicule. Un mélange d'air comprimé et de réfrigérant peut être inflammable ou explosif. Avertissements se trouvant sur...

  • Seite 181: Contenu De La Livraison

    VAS6746B Contenu de la livraison Contenu de la livraison Le poste AirConServiceCenter et les accessoires livrés ont été contrôlés soigneusement avant l'envoi. Contrôlez après la réception de la livraison la présence et le bon état de toutes les pièces citées ci-dessous.

  • Seite 182: Accessoires

    8887200018 Huile Denso ND8, 500 ml 81342147762 Utilisation conforme L'AirConServiceCenter VAS6746B (ASE 410 095 02 000) est conçu pour des maintenances de climatisations de véhicules. L'appareil est prévu pour l'utilisation commerciale. Seules des personnes possédant les connaissances techniques néces- saires à l'entretien des climatisations sont habilitées à utiliser l'AirConServiceCenter.

  • Seite 183: Vue D'ensemble De L'airconservicecenter

    VAS6746B Vue d'ensemble de l'AirConServiceCenter Vue d'ensemble de l'AirConServiceCenter Face avant Manomètre basse pression Voyant d'état rouge « Remplir » Voyant d'état bleu « Evacuer » Voyant d'état jaune « Vidage complet ECO » Voyant d'état vert « Aspirer »...

  • Seite 184: Face Arrière

    Vue d'ensemble de l'AirConServiceCenter VAS6746B 10 Roues avant avec freins 11 Flexible d'entretien raccord basse pression (bleu) 12 Flexible d'entretien raccord haute pression (rouge) 13 Connecteur d'entretien pour raccord haute pression (rouge) 14 Connecteur d'entretien pour raccord basse pression (bleu)

  • Seite 185: Première Mise En Service

    VAS6746B Première mise en service Première mise en service Installation et mise en marche 1. Transporter l'AirConServiceCenter au poste de travail et bloquer les roues avant (10). REMARQUE Pendant l'utilisation, l'appareil doit reposer sur une surface plane et horizontale afin que les mesures puissent être effectuées correctement.

  • Seite 186: Menu De Mode Veille

    Première mise en service VAS6746B Menu de mode veille Le menu de mode veille vous informe des quantités actuelles de produits ainsi que des réglages temporels de l'AirConServiceCenter. Les informations suivantes s'affichent :  quantité de réfrigérant  quantité d'huile neuve ...

  • Seite 187: Entrer Les Données

    VAS6746B Première mise en service Entrer les données Les données sont imprimées avec chaque rapport de service. 1. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée  ou  : Sélection courte Sélection libre Autres menus ENTER-OK...

  • Seite 188: Saisie De La Date Et De L'heure

    Première mise en service VAS6746B Saisie de la date et de l'heure La date et l'heure sont imprimées en même temps que les données avec chaque rapport de service. 1. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée ...

  • Seite 189: Modification Des Valeurs Présaisies

    Première mise en service Modification des valeurs présaisies Les valeurs pour les travaux d'entretien les plus importants sont présai- sies dans l'AirConServiceCenter. Ces valeurs présaisies apparaissent automatiquement lorsque les menus correspondants sont appelés. Les valeurs présaisies suivantes peuvent être adaptées aux besoins spécifiques :...

  • Seite 190: Mise En Place Des Bouteilles D'huile Et De Traceur

    Première mise en service VAS6746B Mise en place des bouteilles d'huile et de traceur Les quantités actuelles de produits sont affichées dans le menu de mode de veille. 1. Ouvrir le volet de protection (21) sur le côté gauche et placer les récipients sur les raccords rapides : –...

  • Seite 191: Saisie De La Taille De Bouteille

    Il est possible d'utiliser pour l'huile neuve et le traceur UV des bouteilles de 500 ml (B) ou 250 ml (C) (accessoires). La capacité de la bouteille doit être saisie dans l'AirConServiceCenter. 1. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée ...

  • Seite 192: Remplissage De La Bouteille Interne De Réfrigérant

    VAS6746B Remplissage de la bouteille interne de réfrigérant Lors de la première mise en service de l'AirConServiceCenter, la bou- teille interne de réfrigérant doit être remplie à l'aide d'une bouteille externe jusqu'à ce qu'elle contienne au moins 5000 g de réfrigérant.
  • Seite 193 VAS6746B Première mise en service 5. Pour poursuivre, suivre les indications affichées à l'écran et ici : Connectez le flex HP avec la bouteil. ext et ouvrez la vanne ENTER-OK STOP-EXIT Confirmer en appuyant sur ENTER. Introduisez la Qt. et confirmez. 13620 ENTER-OK STOP-EXIT...

  • Seite 194: Fonctionnement

    été effectuée correctement. 1. Connecter les flexibles de service de l'AirConServiceCenter au système de climatisation du véhicule et ouvrir les connecteurs. 2. Appuyez sur la touche fléchée  ou  pour accéder au menu de base.
  • Seite 195 ✓ Une fois que l'entretien de la climatisation est terminé, l'écran affiche un message demandant de déconnecter les flexibles d'entretien (11) et (12) de l'AirConServiceCenter de la climatisation du véhicule. 10. Déconnecter les flexibles (11) et (12) et appuyer sur ENTER pour valider.

  • Seite 196: Codes Utilisateurs

    Fonctionnement VAS6746B Codes utilisateurs Il est possible de protéger la station de charge de climatisation contre l'accès non autorisé grâce à des codes utilisateurs personnels. Lorsque la fonction est activée, le code utilisateur est demandé après la mise en marche. Il n'est pas possible de démarrer la station tant qu'il n'est pas saisi.
  • Seite 197 VAS6746B Fonctionnement 6. Saisir le nouveau code administrateur : ADM AREA Insert new code ---- 7. Confirmer le nouveau code administrateur : ADM AREA Confirm new code ---- 8. Sélectionner l'utilisateur correspondant à l'aide des touches fléchées  ou  : ADM AREA User number 9.

  • Seite 198: Configurer Une Base De Données Personnelle

    Fonctionnement VAS6746B REMARQUE L'utilisateur est configuré et le menu repasse en sélection utilisateur. Vous pouvez maintenant configurer un autre utilisateur ou quitter le menu en appuyant sur STOP. 8.2.2 Saisir le code utilisateur Lors de la mise en marche du poste d'entretien de climatisation, les don- nées de l'appareil s'affichent à...
  • Seite 199 VAS6746B Fonctionnement 3. Après la saisie de la désignation du véhicule (dans ce cas, l'espace peut également rester vide), confirmer en appuyant sur ENTER. Véhicules Plaque Nr. : 4. Sélectionner « Base de données » avec la touche fléchée  ou  et confirmer en appuyant sur ENTER.

  • Seite 200: Transfert De La Consommation De Frigorigène Sur Une Clé Usb

    Fonctionnement VAS6746B ✓ L'entrée est configurée. AUDI A4 (8E) Vous pouvez maintenant configurer une autre entrée (sélectionner avec les touches fléchées, puis poursuivre selon les indications) ou bien quitter le menu en appuyant sur STOP. Transfert de la consommation de frigorigène sur une clé...
  • Seite 201 VAS6746B Fonctionnement 8.4.1 Rapport suite au changement d'année Après un changement d'année, le poste signale que les données mémo- risées pour l'année précédente doivent être transférées sur une clé USB. Si vous transférez les données annuelles sur une clé USB, celles-ci sont ensuite supprimées de la mémoire interne du poste.

  • Seite 202: Affichage De La Consommation De Fluide Frigorigène Sur L'écran

    Fonctionnement VAS6746B Affichage de la consommation de fluide frigorigène sur l'écran Le poste mémorise les données des quantités et d’aspiration du réfrigé- rant. Elles peuvent être directement imprimées sous forme de vue annuelle ou de vue mensuelle. 1. Dans le menu de base, sélectionner « Autres menus » à l’aide de la touche fléchée ...
  • Seite 203 VAS6746B Fonctionnement Exemple R134a du système Total 2017 18650 PRINT STOP-EXIT « R134a du système » indique la quantité de réfrigérant aspiré. Dans cet exemple, 18 650 g de fluide frigorigène ont été aspirés par la station en 2017. Si vous appuyez sur la touche fléchée , la quantité totale de remplissage du fluide frigorigène de l’année correspondante s’affiche ensuite : R1234 vers A/C...

  • Seite 204: Test Système A/C Sans Entretien Du Réfrigérant

    1. Connecter les raccordements correspondants de l'AirConServiceCenter au climatiseur du véhicule et les ouvrir. 2. Démarrer le moteur du véhicule et mettre en marche le climatiseur. 3. Appuyez sur la touche fléchée  ou  pour accéder au menu de base.
  • Seite 205 VAS6746B Fonctionnement 8. Pour terminer le test système A/C, appuyer sur STOP. Déconnectez le flexible HP du système A/C ENTER-OK 9. Fermer le flexible HP et le retirer du climatiseur. REMARQUE Si vous avez arrêté le moteur du véhicule pour débrancher le flexible HP, redémarrez-le et mettez le climatiseur en marche.

  • Seite 206: Sélection Libre

    Un rapport de service sera imprimé à la fin de chaque processus. 1. Connecter les raccords correspondants de l'AirConServiceCenter au système de climatisation du véhicule et les ouvrir. 2. Dans le menu de base, sélectionner « Sélection courte » à l'aide de la touche fléchée ...

  • Seite 207: Processus D'aspiration

    VAS6746B Fonctionnement 8.7.1 Processus d'aspiration 1. Saisir les configurations souhaitées et confirmer en appuyant sur ENTER. Phase de recyclage ? ENTER-OK STOP-EXIT 2. Si l'on sélectionne « Phase de charge », saisir dans le menu suivant le temps que l'on souhaite pour la différence de pression (standard 1 min) et confirmer avec ENTER, sinon poursuivre avec chapitre «...
  • Seite 208 Fonctionnement VAS6746B REMARQUE Le climatiseur est vidangé au moyen de la pompe à vide. Ce processus sert à éliminer la présence de gaz étrangers ou d'humidité éventuels et à préparer le système pour la phase de charge. Les résidus de réfrigé- rant aspirés encore mélangés à...
  • Seite 209 ✓ Une fois que l'entretien de la climatisation est terminé, l'écran affiche un message demandant de déconnecter les flexibles d'entretien de l'AirConServiceCenter de la climatisation du véhicule. 1. Déconnecter les flexibles de service (11) et (12) et appuyer sur ENTER pour valider.

  • Seite 210: Rinçage Du Système De Climatisation

    Les composants à rincer sont ensuite raccordés à l'aide d'adaptateurs spéciaux aux connecteurs d'entretien de l'AirConServiceCenter, afin de former un circuit de rinçage. 1. Connecter les raccords correspondants de l'AirConServiceCenter au système de climatisation du véhicule et les ouvrir.
  • Seite 211 12. Raccorder les composants de la climatisation du véhicule devant être rincés aux connecteurs de service (13) et (14) de l'AirConServiceCenter à l'aide d'adaptateurs spéciaux, afin de former un circuit de rinçage. 13. Dans le menu de base, sélectionner « Autres menus » à l'aide de la touche fléchée ...
  • Seite 212 ✓ Une fois la phase de charge terminée, l'écran affiche un message demandant de débrancher les flexibles de service de l'AirConServiceCenter de la climatisation du véhicule. 31. Déconnecter les flexibles de service (11) et (12) et appuyer sur ENTER pour valider.

  • Seite 213: Travaux D'entretien

     si la quantité d'un récipient présente une différence de plus de 10 ml par rapport à la valeur de consigne  si l'AirConServiceCenter a subi des chocs (par ex. transport sur des trajets cahoteux)  toutes les quatre à six semaines 1.
  • Seite 214 Travaux d'entretien VAS6746B 4. Pour vérifier les points zéro pour les huiles et le traceur, ouvrir le volet (21) du côté gauche et retirer les récipients des raccords rapides : – bouteille pour huile neuve (18) – bouteille pour traceur (19) et –...

  • Seite 215: Changement Du Filtre Du Sécheur

    Valider en appuyant sur ENTER. Les flexibles de service sont alors vidangés et le menu de base de l'AirConServiceCenter est activé. Le compresseur a créé une légère sous-pression interne, si bien que le filtre peut être changé avec très peu de perte de réfrigérant.

  • Seite 216: Entretien Du Filtre

    Travaux d'entretien VAS6746B 10. Remplacer les joints toriques (E). 11. Placer un nouveau sécheur et serrer la vis à max. 15 Nm. Entretien du filtre REMARQUE Une fois que les travaux d'entretien sont terminés, vous devez effacer les messages de service correspondants (remise à zéro du compteur). Passez pour ce faire à...

  • Seite 217: Calibrage Du Capteur De Pression

    Le calibrage est doit être effectué :  toutes les quatre semaines,  si l'AirConServiceCenter a subi des chocs,  après chaque changement de l'huile de la pompe à vide,  lorsque les valeurs de pression s'affichant à l'écran sont impro- bables.
  • Seite 218 Travaux d'entretien VAS6746B 3. Sélectionner « Service » à l'aide de la touche fléchée  ou  : Remplir bout int Rinçage A/C Remise à 0 Service 4. Confirmer en appuyant sur ENTER. 5. Entrer le mot de passe « 2224 ». 6.

  • Seite 219: Changement De L'huile De La Pompe À Vide

    3. Placer un récipient d'une capacité minimale d'½ litre sous l'AirConServiceCenter. La vidange de la pompe à vide s'effectue par l'orifice (I) du fond de l'appareil. 4. Dévisser la vis de remplissage d'huile (G).
  • Seite 220 Travaux d'entretien VAS6746B 5. Pour la vidange d'huile, dévisser la vis de vidange d'huile (J). 6. Lorsque l'huile s'est complètement écoulée du bâti de la pompe, revisser la vis de vidange d'huile (J). 7. Remplir avec de l'huile neuve pour pompe à vide, jusqu'à la moitié du regard (H) et revisser la vis de remplissage d'huile (G).

  • Seite 221: Statuts Du Compteur

    VAS6746B Travaux d'entretien Temps de vide 07/03/17 min. STOP-EXIT « Temps de vide » indique combien de temps la pompe à vide a fonc- tionné depuis la dernière remise à zéro (voir date). Service terminé : 07/03/17 Nombre STOP-EXIT « Service terminé » indique la quantité de travaux d'entretien ayant été effectués par l'appareil d'entretien de la climatisation depuis la dernière remise à...
  • Seite 222 Travaux d'entretien VAS6746B R134a vers A/C Total 07/03/17 1200 STOP-EXIT « R134a vers A/C » indique combien de grammes de réfrigérant ont été ajoutés dans les climatiseurs au moyen de l'entrée de menu « Sélection courte » ou « Sélection libre ». Temps de vide Total 07/03/17...

  • Seite 223: Ajustement De La Capacité Des Flexibles De Longueur Supérieure

    VAS6746B Travaux d'entretien Ajustement de la capacité des flexibles de longueur supérieure REMARQUE  Si des flexibles plus longs ou plus courts doivent être utilisés pour l'appareil, il est nécessaire d'adapter les quantités de remplissage aux nouvelles longueurs des flexibles. ...

  • Seite 224: Mise À Jour Du Logiciel À L'aide De La Clé Usb

    Lors de la mise à jour du logiciel, les données suivantes sont enregistrées dans la mémoire interne du poste :  le logiciel actuel de l'AirConServiceCenter  une base de données actuelle avec tous les types de véhicules cou- rants et les niveaux de remplissage correspondants pour la climatisa- tion Vous pouvez actualiser le logiciel et la base de données indépendam-...
  • Seite 225 VAS6746B Travaux d'entretien ✓ Le poste affiche la progression de l'actualisation : Wait... Erase flash... Erased! Writing 63488 762751 Après l'actualisation, le poste règle les paramètres par défaut : Wait! loading default parameters Ensuite, le poste redémarre et le menu de veille s'affiche. 4.

  • Seite 226: Changement De Bouteille D'huile Ancienne

    Travaux d'entretien VAS6746B 9.10 Changement de bouteille d'huile ancienne REMARQUE  Changez la bouteille d'huile ancienne et le joint torique du couvercle tous les 6 mois.  Si la bouteille d'huile ancienne est endommagée, remplacez-la immédiatement. La bouteille d'huile ancienne (20) reste étanche même en cas de sous- pression ou surpression.

  • Seite 227: Entretien Et Nettoyage

    Le cas échéant, utilisez en outre un peu de produit vaisselle. N'utilisez pas de dissolvants ni de produits détergents.  Vérifiez régulièrement que les flexibles (11) et (12) et les connecteurs (13) et (14) ne sont pas endommagés. Ne faites pas fonctionner l'AirConServiceCenter en cas d'endommagement.

  • Seite 228: Elimination

     Jetez le matériel d'emballage plastique dans le container adéquat. 10.3 Recyclage de l'appareil usagé  Lorsque vous mettrez votre AirConServiceCenter définitivement hors service, vidangez d'abord l'appareil pour éliminer tous les liquides et recyclez les liquides en tenant compte des directives relatives à la protection de l'environnement.

  • Seite 229: Que Faire Si

    « Pas assez de vide ! sion dans le système de fier les raccordements de » Continuer ? climatisation est encore l'AirConServiceCenter avec supérieure à 50 mbars au le système de climatisation. bout de 8 minutes. Affichage à l'écran Message à la fin du proces- Vérifier que le système de cli-...
  • Seite 230 Un message pendant le pro- Vérifier que le liquide peut cessus de remplissage appa- s'écouler dans les raccords « Temps de remplissage raît s'il est impossible de l'AirConServiceCenter. max. dépassé d'ajouter la quantité de réfri- » Continuer ? gérant déterminée.
  • Seite 231 VAS6746B Que faire si... Dysfonctionnement Cause Remède Affichage à l'écran Le message signale un dys- Vérifier s'il y a encore du fonctionnement de l'impri- papier dans l'imprimante. « Imprimante hors réseau ! mante. » Vérifier que l'imprimante est Continuer ? en marche (la DEL jaune doit être allumée).
  • Seite 232 Que faire si... VAS6746B Dysfonctionnement Cause Remède Affichage à l'écran Le réfrigérant n'a pas pu être Vérifier le calibrage du cap- extrait du réservoir interne teur de pression. « Erreur 12 » pendant le « test logiciel ». Vérifier que la vanne de la bouteille du réservoir interne est ouverte.

  • Seite 233: Caractéristiques Techniques

    VAS6746B Caractéristiques techniques Caractéristiques techniques AirConServiceCenter VAS6746B Numéro de l'article : 410 095 02 000 Dimensions (largeur x hauteur x profondeur) : 560 mm x 1300 mm x 650 mm Poids : 100 kg Alimentation : 220 V/240 V – 50 Hz/60 Hz Débit d'aspiration du réfrigérant :...
  • Seite 234 Использование по назначению ..... .241 Общий вид AirConServiceCenter .....242 Лицевая...
  • Seite 235 VAS6746B Сервисные работы....... . .272 Проверка нуля весов для масла......272 Замена...

  • Seite 236: Об Этой Инструкции По Эксплуатации

    Храните данную инструкцию в ящике AirConServiceCenter, чтобы, в случае необходимости, быстро получить требуемую информацию. «Горячая» линия Если Вам требуется дальнейшая информация о AirConServiceCenter, которую Вы не можете найти в данной инструкции, свяжитесь с «горячей» линией (тел. +49 (0) 25 72 / 8 79-1 91).

  • Seite 237: Пояснение Символов, Используемых В Данной Инструкции

    VAS6746B Об этой инструкции по эксплуатации Пояснение символов, используемых в данной инструкции ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может приве- сти к смертельному исходу или тяжелым травмам. ВНИМАНИЕ! Несоблюдение может привести к повреждениям и нарушить работу продукта. УКАЗАНИЕ Дополнительная информация по управлению продуктом. Формат...

  • Seite 238: Техника Безопасности

     Использование в целях, отличных от указанных в данной инструкции Общие указания по технике безопасности Прежде, чем в первый раз ввести AirConServiceCenter в эксплуатацию, внимательно прочтите данную инструкцию. Используйте данный прибор только для указанных целей. Используйте только хладагент R-134a. Смешивание хладагента с...

  • Seite 239: Предупреждения На Airconservicecenter

    VAS6746B Техника безопасности Перед каждым вводом в работу или после дозаправки AirConServiceCenter проверяйте, не повреждены ли прибор и все сервисные шланги и закрыты ли все клапаны. В случае повреждений не вводите AirConServiceCenter в работу. Для дозаправки AirConServiceCenter используйте только допущен- ные...

  • Seite 240: Предохранительные Устройства

    ное устройство для предотвращения разрыва линий или емко- стей, если, несмотря на защитное реле давления, избыточное давление продолжает расти. Объем поставки AirConServiceCenter и входящие в объем поставки принадлежности были тщательно проверены перед отправкой. После поставки проверьте, имеются ли и не повреждены ли все ниженазванные детали.

  • Seite 241: Принадлежности

    8887200018 Масло Denso ND8, 500 мл 81342147762 Использование по назначению AirConServiceCenter VAS6746B (ASE 410 095 02 000) предназначен для обслуживания автомобильных кондиционеров. Прибор рассчи- тан на коммерческое использование. Управлять AirConServiceCenter разрешается только лицам, имею- щим достаточные знания по обслуживанию кондиционеров.

  • Seite 242: Общий Вид Airconservicecenter

    Общий вид AirConServiceCenter VAS6746B Общий вид AirConServiceCenter Лицевая сторона Манометр низкого давления Красная лампа состояния «Заполнение» Синяя лампа состояния «Вакуумирование» Желтая лампа состояния «Глубокое опорожнение ECO» Зеленая лампа состояния «Отсос» Манометр высокого давления Дисплей Клавиатура управления Лицевая панель 10 Фиксируемые передние колеса...

  • Seite 243: Задняя Сторона

    VAS6746B Общий вид AirConServiceCenter 11 Сервисный шланг подключения низкого давления (синий) 12 Сервисный шланг подключения высокого давления (красный) 13 Сервисная муфта для подключения высокого давления (крас- ная) 14 Сервисная муфта для подключения низкого давления (синяя) 15 Принтер 16 USB-порт 17 Блок индикации...

  • Seite 244: Первый Ввод В Эксплуатацию

    Первый ввод в эксплуатацию VAS6746B Первый ввод в эксплуатацию Установка и включение 1. AirConServiceCenter подвести к рабочему месту и зафиксиро- вать передние колеса (10). УКАЗАНИЕ Для правильного проведения измерений прибор во время работы должен прочно стоять на ровном, горизонтальном полу.

  • Seite 245: Меню Режима Готовности

    VAS6746B Первый ввод в эксплуатацию Меню режима готовности Меню режима готовности информирует об имеющихся количествах, а также о настройке времени в AirConServiceCenter. Показывается:  Имеющееся количество хладагента  Имеющееся количество свежего масла  Имеющееся количество УФ-присадки  Время  Дата...

  • Seite 246: Ввод Данных О Компании

    Первый ввод в эксплуатацию VAS6746B Ввод данных о компании Данные о компании распечатываются с каждым протоколом обслу- живания. 1. В базовом меню кнопками со стрелками  или  выбрать «Other selections»: Short selection Free selection Other selections ENTER-OK 2. Для подтверждения нажать ENTER. 3.

  • Seite 247: Ввод Даты И Времени

    VAS6746B Первый ввод в эксплуатацию Ввод даты и времени Дата и время распечатываются вместе с данными о компании с каж- дым протоколом обслуживания. 1. В базовом меню кнопками со стрелками  или  выбрать «Other selections»: Short selection Free selection Other selections ENTER-OK 2.

  • Seite 248: Изменение Заданных Значений

    Первый ввод в эксплуатацию VAS6746B Изменение заданных значений AirConServiceCenter имеет предварительно настроенные значения для важнейших сервисных работ. Эти заданные значения появля- ются автоматически при вызове соответствующих меню. Следующие заданные значения могут быть адаптированы к особым требованиям: Значение Параметры заводской настройки...

  • Seite 249: Установка Емкостей Для Масел И Уф-Присадки

    VAS6746B Первый ввод в эксплуатацию Установка емкостей для масел и УФ-присадки Имеющиеся количества указываются в меню режима готовности. 1. Открыть заслонку (21) на левой стороне и установить емкости на быстродействующие муфты: – емкость для свежего масла (18) – емкость для УФ-присадки (19) и –...

  • Seite 250: Ввод Размеров Емкостей

    Ввод размеров емкостей Для свежего масла и УФ-контрастного средства могут использо- ваться емкости объемом 500 мл (B) или 250 мл (C). Размеры емко- стей должны быть введены в AirConServiceCenter. 1. В базовом меню кнопками со стрелками  или  выбрать «Other selections»:...

  • Seite 251: Заполнение Внутренней Емкости Хладагентом

    VAS6746B Первый ввод в эксплуатацию Заполнение внутренней емкости хладагентом Когда AirConServiceCenter вводится в эксплуатацию первый раз, внутренняя емкость должна быть заполнена из внешнего баллона не менее 5000 г хладагента. УКАЗАНИЕ Соблюдайте также указания, приведенные на баллонах с хлада- гентом! Имеющиеся количества указываются в меню режима готовности.
  • Seite 252 Первый ввод в эксплуатацию VAS6746B 5. Следовать указаниям на дисплее и здесь: Connect the HP hose to the external tank then open the valve ENTER-OK STOP-EXIT Для подтверждения нажать ENTER. Set the quantity then confirm! 13620 ENTER-OK STOP-EXIT На дисплее указывается макс. заливаемое количество хлада- гента.

  • Seite 253: Эксплуатация

    протокол обслуживания. Только посвле того, как один процесс был успешно завершен, начинается следующий процесс. 1. Сервисные шланги AirConServiceCenter вначале соединить с автомобильным кондиционером и открыть сервисные муфты. 2. Для входа в базовое меню нажать кнопку со стрелками  или .
  • Seite 254 ✓ Запускается автоматическое обслуживание кондиционера. ✓ После того, как обслуживание кондиционера закончено, появля- ется требование отсоединить сервисные шланги (11) и (12) при- бора AirConServiceCenter от автомобильного кондиционера. 10. Отсоединить сервисные шланги (11) и (12) и подтвердить нажа- тием ENTER. Сервисные шланги опорожняются. После этого прибор снова...

  • Seite 255: Коды Пользователей

    VAS6746B Эксплуатация Коды пользователей Имеется возможность с помощью персонального кода пользователя защитить станцию по обслуживанию кондиционеров от несанкцио- нированного доступа. Если функция активирована, то после включе- ния система требует ввести код пользователя, без которого более не возможно запустить станцию. Можно создать до 10 различных учетных...
  • Seite 256 Эксплуатация VAS6746B 6. Ввести новый код администратора: ADM AREA Insert new code ---- 7. Подтвердить новый код администратора: ADM AREA Confirm new code ---- 8. Кнопками со стрелками  или  выбрать требуемого пользова- теля: ADM AREA User number 9. Создать четырехзначный индивидуальный код пользователя (если...
  • Seite 257 VAS6746B Эксплуатация УКАЗАНИЕ Пользователь создан, и меню снова переходит к выбору пользова- телей. Вы можете создать следующего пользователя или выйти из меню нажатием STOP. 8.2.2 Ввод кода пользователя При включении станции по обслуживанию кондиционеров данные прибора появляются на дисплее. Если созданы коды пользовате- лей, то...

  • Seite 258: Создание Персональной Базы Данных

    Эксплуатация VAS6746B Создание персональной базы данных В этой базе данных можно сохранить до 100 задаваемых пользова- телем автомобилей с соответствующими заливаемыми объемами. 1. В базовом меню кнопками со стрелками  или  выбрать «Short selection»: Short selection Free selection Other selections ENTER-OK 2.
  • Seite 259 VAS6746B Эксплуатация 8. В свободные поля ввести данные автомобилей (модель, тип) и подтвердить нажатием ENTER. ____________ ___________________ ____________ 9. Ввести заливаемое количество хладагента и подтвердить нажа- тием ENTER. AUDI A4 (8E) 2000 – 2004 ✓ Запись создана. AUDI A4 (8E) Теперь...

  • Seite 260: Передача Значений Расхода Хладагента На Usb-Накопитель

    Эксплуатация VAS6746B Передача значений расхода хладагента на USB-накопитель Каждый раз, когда заканчивается процесс отсоса или заполнения (отдельный процесс или в автоматическом режиме), станция сохра- няет все соответствующие данные во внутренней памяти. Из этих данных можно создать отчет, а затем передать его на USB-накопи- тель.
  • Seite 261 VAS6746B Эксплуатация 8.4.2 Ручной отчет Вы можете передать в любой момент на USB-накопитель месячный или годовой отчет. 1. Вставить USB-накопитель в USB-порт (16). 2. В базовом меню кнопками со стрелками или выбрать  или  «Другие меню»: Short selection Free selection Other selections ENTER-OK 3.

  • Seite 262: Отображение Значений Расхода Хладагента На Дисплее

    Эксплуатация VAS6746B Отображение значений расхода хладагента на дисплее Станция сохраняет данные о залитом и отсосанном количестве хла- дагента. Они могут быть распечатаны в виде годового или месяч- ного протокола. 1. В базовом меню кнопками со стрелками  или  выбрать «Other selections»: Short selection Free selection...
  • Seite 263 VAS6746B Эксплуатация Пример R1234 from system Total 2017 18650 PRINT STOP-EXIT Запись «R134a from system» указывает количество отсосанного хладагента. В данном примере: в 2017 году станция отсосала 18650 г хладагента. После нажатия кнопки со стрелкой  указывается общее количество залитого хладагента за соответствующий год: R1234 to system Total 2017...

  • Seite 264: Проверка Кондиционера Без Обслуживания

    в сервисных шлангах, благодаря чему заключительная проверка кондиционера может быть выполнена обычным образом (сервис- ные шланги опорожняются прибором). 1. Соответствующие штуцеры AirConServiceCenter вначале соеди- нить с автомобильным кондиционером и открыть их. 2. Запустить двигатель автомобиля и включить кондиционер. 3. Для входа в базовое меню нажать кнопку со стрелками  или .

  • Seite 265: Отдельные Процессы

    VAS6746B Эксплуатация 8. Для окончания проверки кондиционера нажать STOP. Disconnect the HP service hose from the A/C system ENTER-OK 9. Быстродействующую муфту высокого давления (ВД) закрыть и снять с кондиционера. УКАЗАНИЕ Если для отсоединения муфты ВД Вы выключили двигатель авто- мобиля, то...
  • Seite 266 Эксплуатация VAS6746B В заключение каждого проведенного процесса распечатывается протокол обслуживания. 1. Соответствующие штуцеры AirConServiceCenter вначале соеди- нить с автомобильным кондиционером и открыть их. 2. В базовом меню кнопками со стрелками  или  выбрать «Free selection»: Short selection Free selection...
  • Seite 267 VAS6746B Эксплуатация 8.7.2 Процесс вакуумизации 1. Выбрать требуемые настройки и подтвердить нажатием ENTER. Vacuum phase ENTER-OK STOP-EXIT 2. Если была выбрана опция «Vacuum phase», то ввести требуе- мое время ваккума (по умолчанию: 20 мин), в остальных слу- чаях продолжить с гл. «Процесс заполнения» на стр. 267. 3.
  • Seite 268 После окончания обслуживания кондиционера ✓ После того, как обслуживание кондиционера закончено, появля- ется требование отсоединить сервисные шланги прибора AirConServiceCenter от автомобильного кондиционера. 1. Отсоединить сервисные шланги (11) и (12) и подтвердить нажа- тием ENTER. ✓ Сервисные шланги опорожняются. После этого прибор снова...

  • Seite 269: Промывка Кондиционера

    дует отсоединить компоненты, которые не могут быть промыты (например, компрессор или фильтр). После этого подлежащие про- мывке компоненты соединяются через специальные адаптеры с сервисными муфтами AirConServiceCenter в контур промывки. 1. Соответствующие штуцеры AirConServiceCenter вначале соеди- нить с автомобильным кондиционером и открыть их.
  • Seite 270 19. Следовать указаниям на дисплее. ✓ После окончания промывки появляется базовое меню прибора AirConServiceCenter. 20. При необходимости, отсоединить адаптеры от контура про- мывки и все компоненты снова присоединить к холодильному контуру. Соответствующие штуцеры AirConServiceCenter соединить с автомобильным кондиционером и открыть их.
  • Seite 271 30. Выбрать «Process start» нажатием ENTER. ✓ После того, как процесс заполнения закончен, появляется требо- вание отсоединить сервисные шланги прибора AirConServiceCenter от автомобильного кондиционера. 31. Отсоединить сервисные шланги (11) и (12) и подтвердить нажа- тием ENTER. Сервисные шланги опорожняются. После этого прибор снова...

  • Seite 272: Сервисные Работы

    Подрегулировка требуется:  если количество в емкости более чем на 10 мл отличается от заданного значения  после встрясок прибора AirConServiceCenter (например, после транспортировки по неровному участку)  каждые четыре-шесть недель 1. В базовом меню кнопками со стрелками  или  выбрать...
  • Seite 273 VAS6746B Сервисные работы 4. Для проверки весов для масел и УФ-присадки открыть заслонку (21) на левой стороне и снять емкости с быстродей- ствующих муфт: – емкость для свежего масла (18) – емкость для УФ-присадки (19) и – емкость для отработавшего масла (20) Когда...

  • Seite 274: Замена Фильтра-Осушителя

    8. Выбрать «Process start?». Для подтверждения нажать ENTER. Сервисные шланги опорожняются, и активируется базовое меню AirConServiceCenter. Компрессор создает небольшое внутрен- нее разрежение, благодаря чему фильтр можно заменить с минимальными потерями хладагента. 9. Вывинтить винт (D) из держателя и вытащить фильтр-осуши-...

  • Seite 275: Обслуживание Фильтра

    VAS6746B Сервисные работы 10. Заменить кольца круглого сечения (E). 11. Установить новый осушитель и затянуть винт с моментом затяжки не более 15 Нм. Обслуживание фильтра УКАЗАНИЕ После выполнения сервисных работ Вы должны удалить сервис- ные сообщения (сбросить счетчик на нуль). Для этого перейдите в...

  • Seite 276: Калибровка Датчика Давления

    Для правильного измерения давления требуется правильная кали- бровка датчика давления. Калибровка требуется:  каждые четыре недели,  после встрясок прибора AirConServiceCenter,  после каждой замены масла в вакуумном насосе,  если на дисплее указываются неправдоподобные значения дав- ления. 1. В базовом меню кнопками со стрелками  или  выбрать...
  • Seite 277 VAS6746B Сервисные работы 3. Кнопками со стрелками  или  выбрать «Service»: Int. vessel filling Flushing Reset scales. Service. 4. Для подтверждения нажать ENTER. 5. Ввести пароль «2224». 6. Подтвердить выбор «Pressure transducer» нажатием ENTER. 7. Следовать указаниям на дисплее: –...

  • Seite 278: Замена Масла Вакуумного Насоса

    Сервисные работы VAS6746B Замена масла вакуумного насоса ПРЕДУПРЕЖДЕНИЕ! Перед открытием корпуса выключите AirConServiceCenter и выта- щите сетевую вилку из розетки. 1. Перед заменой масла оставьте вакуумный насос работать при- близительно на 10 минут (вручную посредством выбора меню). 2. Демонтировать лицевую панель: Вывинтить...
  • Seite 279 VAS6746B Сервисные работы 5. Для слива масла вывинтить пробку маслосливного отверстия (J). 6. Когда масло полностью стекло из корпуса насоса, ввинтить пробку маслосливного отверстия (J). 7. Свежее масло долить до середины смотрового стекла (H) и ввинтить пробку маслоналивного отверстия (G). 8.

  • Seite 280: Показания Счетчиков

    Сервисные работы VAS6746B «Vacuum time» указывает, сколько времени вакуумный насос нахо- дился в работе с момента последнего сброса (см. дату). Service completed: 07/03/17 Number STOP-EXIT «Service completed» указывает количество сервисных работ, кото- рое было выполнено с помощью прибора с момента последнего сброса...

  • Seite 281: Коррекция Заливаемого Объема Для Длинных Сервисных Шлангов

    VAS6746B Сервисные работы «R134a to system» указывает, сколько граммов хладагента было залито в кондиционеры через пункт меню «Short selection» или также «Free selection». Vacuum time Total 07/03/17 min. STOP-EXIT «Vacuum time» указывает, сколько всего времени вакуумный насос находился в работе. Service completed: Total 08/03/17...

  • Seite 282: Замена Бумаги Для Принтера

    мой FAT32. При обновлении программы следующие данные сохраняются во внутренней памяти станции:  текущее программное обеспечение для AirConServiceCenter  текущая база данных со всеми основными типами автомобилей и соответствующие заливаемые объемы Вы можете обновить программу и базу данных независимо друг от...
  • Seite 283 VAS6746B Сервисные работы ✓ Станция ищет на USB-накопителе новую версию. Если про- грамма на USB-накопителе более новая, то появляется следую- щее меню: New firmware release found ENTER-upgrade STOP-EXIT V4250148 Если база данных на USB-накопителе более новая, то появля- ется следующее меню: New database release found ENTER-upgrade STOP-EXIT...

  • Seite 284: Замена Емкости Для Отработавшего Масла

    Сервисные работы VAS6746B 9.10 Замена емкости для отработавшего масла УКАЗАНИЕ  Заменяйте емкость для отработавшего масла и кольцо круглого сечения в крышке каждые 6 месяцев.  Если емкость для отработавшего масла повреждена, то неза- медлительно замените ее. Емкость для отработавшего масла (20) герметична даже при разре- жении...

  • Seite 285: Чистка И Уход

    буется, можно добавить немного средства для мытья посуды. Не используйте растворители или абразивные чистящие средства.  Регулярно проверяйте сервисные шланги (11) и (12) и сервисные муфты (13) и (14) на предмет повреждений. В случае поврежде- ний не вводите AirConServiceCenter в работу.

  • Seite 286: Утилизация

     Пластиковую упаковку выкиньте в соответствующий мусорный контейнер. 10.3 Утилизация отслужившего свой срок прибора  Если Вы окончательно выводите прибор AirConServiceCenter из эксплуатации, вначале опорожните его от всех жидкостей и ути- лизируйте их должным образом.  Сдайте прибор в ближайший пункт приема вторсырья или обра-...

  • Seite 287: Что Делать, Если

    На дисплее появляется Сообщение во время про- Проверить кондиционер на цесса вакуумизации, если предмет утечек и соедине- «Not enough vacuum! давление в кондиционере ния AirConServiceCenter на » Carry on? через 8 минут составляет кондиционере. более 50 мбар. На дисплее появляется...
  • Seite 288 На дисплее появляется Сообщение во время про- Проверить свободный цесса заполнения, если не проход штуцеров «Max. filling time может быть залито уста- AirConServiceCenter. » exceeded! Carry on? новленное количество хла- дагента. На дисплее появляется Сообщение в начале или Проверить, имеется ли во...
  • Seite 289 VAS6746B Что делать, если...? Неисправность Причина Устранение На дисплее появляется Сообщение указывает на Проверить, имеется ли неисправность принтера. в принтере бумага. «Printer not in line! » Проверить, включен ли Carry on? принтер (желтый светодиод должен непрерывно све- титься). Проверить, правильно ли закрыта...
  • Seite 290 Что делать, если...? VAS6746B Неисправность Причина Устранение На дисплее появляется Во время «программной Проверить калибровку дат- проверки» не был отобран чика давления. «Error 12» хладагент из внутреннего Проверить, открыт ли бал- бака. лонный вентиль внутрен- него бака. Окружающая температура превышает 10 °C? На...

  • Seite 291: Технические Данные

    VAS6746B Технические данные Технические данные AirConServiceCenter VAS6746B Арт. №: 410 095 02 000 Размеры (ширина x высота x глубина): 560 мм x 1300 мм x 650 мм Вес: 100 кг Электропитание: 220 В/240 В – 50 Гц/60 Гц Отсос хладагента: 30 кг...
  • Seite 292 Mail: info@dometic.be  +39 0543 754983 +351 219 243 206  +41 44 8187191 Mail: vendite@dometic.it Mail: info@dometic.pt Mail: info@dometic.ch CHINA Dometic Waeco Trading – JAPAN RUSSIA UNITED ARAB EMIRATES Dometic KK Dometic Middle East FZCO Shanghai Branch Dometic RUS LLC P.
