Inhaltszusammenfassung für Waeco ASC2500G

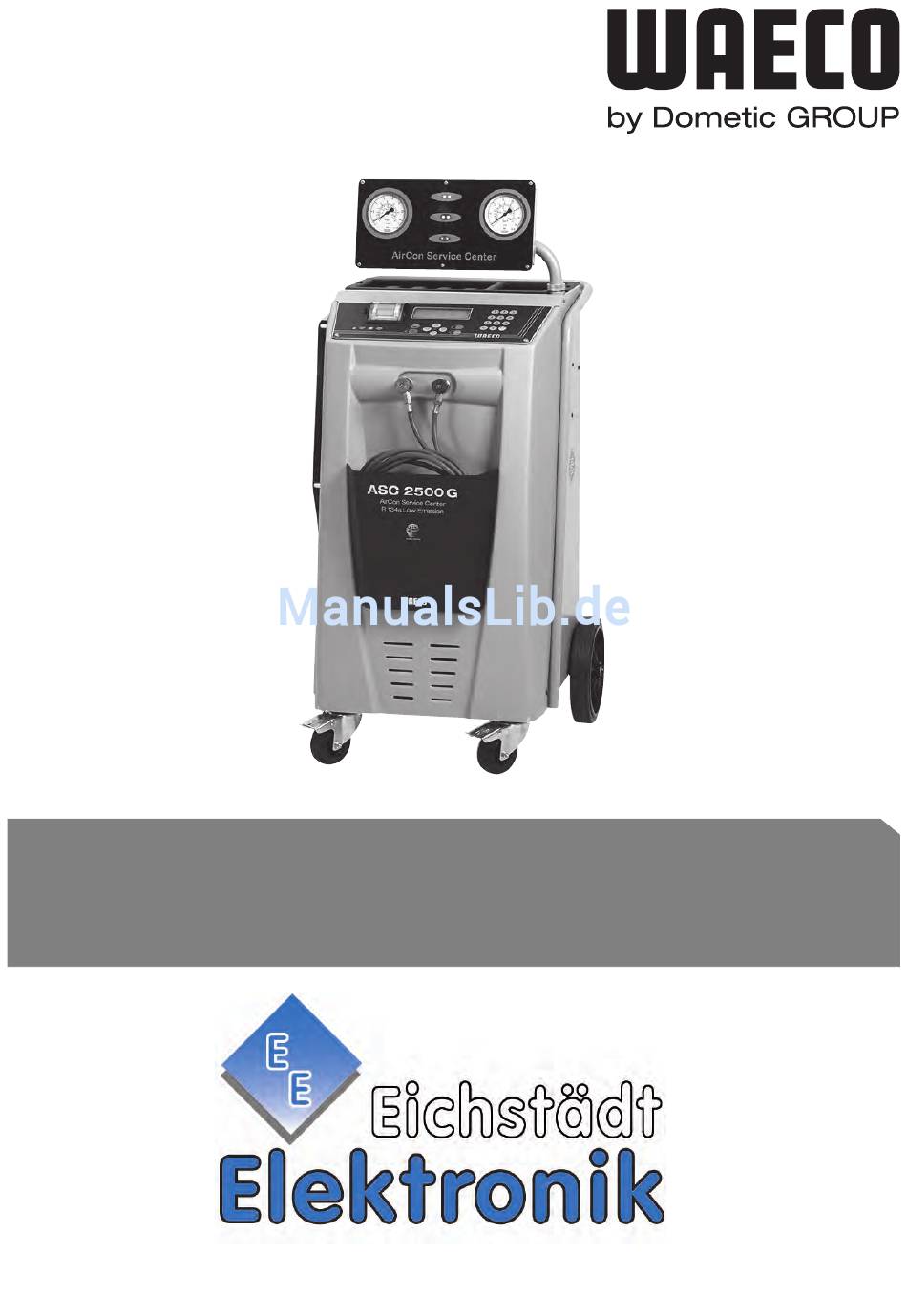

- Seite 1 AirConServiceCenter ASC2500G Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...
- Seite 2 Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...
-
Seite 3: Inhaltsverzeichnis
ASC2500G Inhaltsangabe Zu dieser Bedienungsanleitung ......5 Hotline ........... 5 Erklärung der Symbole in dieser Bedienungsanleitung . - Seite 4 ASC2500G Servicearbeiten ........41 Nullpunktüberprüfung der Ölwaagen .
-
Seite 5: Zu Dieser Bedienungsanleitung
Gerät zum ersten Mal in Betrieb nehmen, lesen Sie diese Bedienungs- anleitung aufmerksam durch. Beachten Sie darüber hinaus auch: Das Schulungshandbuch „Fahrzeugklimatisierung – Technische Grundlagen“ von Dometic WAECO Die Informationsbroschüre „Fahrzeugklimatisierung – Gesetzliche Grundlagen“ von Dometic WAECO Hinweise der Kältemittelhersteller ... -
Seite 6: Erklärung Der Symbole In Dieser Bedienungsanleitung
Zu dieser Bedienungsanleitung ASC2500G Erklärung der Symbole in dieser Bedienungs- anleitung WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. -
Seite 7: Sicherheit
Verwenden Sie ausschließlich das Kältemittel R-134a. Wird das Kälte- mittel mit anderen Kältemitteln gemischt, kann dies zu Schäden am AirConServiceCenter beziehungsweise an der Fahrzeug-Klimaanlage führen. Verwenden Sie ausschließlich WAECO UV-Additive. Werden andere UV-Additive eingesetzt, kann dies zu Schäden am AirConServiceCenter führen. Tragen Sie persönliche Schutzausrüstung (Schutzbrille und Schutz- handschuhe) und vermeiden Sie Körperkontakt mit dem Kältemittel. -
Seite 8: Warnhinweise Auf Dem Airconservicecenter
Sicherheit ASC2500G Überprüfen Sie vor jeder Inbetriebnahme oder vor dem Nachfüllen des AirConServiceCenters, ob das Gerät und alle Serviceschläuche unbe- schädigt sind und ob alle Ventile geschlossen sind. Nehmen Sie das AirConServiceCenter nicht in Betrieb, wenn es beschädigt ist. Verwenden Sie zum Nachfüllen des AirConServiceCenters nur zuge- lassene Kältemittelflaschen mit Sicherheitsventil. -
Seite 9: Sicherheitsvorrichtungen
ASC2500G Lieferumfang Sicherheitsvorrichtungen Sicherheitsdruckwächter: Schaltet den Kompressor aus, wenn der normale Betriebsdruck überschritten wird. Überdruckventile: Zusätzliche Sicherheitsvorrichtung, um ein Bersten von Leitungen oder Behältern zu verhindern, falls der Überdruck trotz des Sicherheitsdruckwächters weiter steigt. Lieferumfang Das AirConServiceCenter und das mitgelieferte Zubehör wurden vor dem Versand sorgfältig kontrolliert. -
Seite 10: Zubehör
8887200018 Denso ND8 Öl, 500 ml 8887200021 Bestimmungsgemäße Verwendung Das AirConServiceCenter ASC2500G (Art.-Nr. 9103301844) ist für Wartungen an Fahrzeug-Klimaanlagen bestimmt. Das Gerät ist für den kommerziellen Einsatz ausgelegt. Die Bedienung des AirConServiceCenters darf nur durch Personen erfolgen, welche die entsprechenden Fachkenntnisse zur Wartung von Klimaanlagen besitzen. -
Seite 11: Das Airconservicecenter Im Überblick
ASC2500G Das AirConServiceCenter im Überblick Das AirConServiceCenter im Überblick Vorderseite Niederdruckmanometer Statusleuchte Rot „Füllen“ Statusleuchte Blau „Evakuieren“ Statusleuchte Grün „Absaugen“ Hochdruckmanometer Display Bedientastatur Frontabdeckung Feststellbare Vorderräder 10 Serviceschlauch Niederdruckanschluss (blau) Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com... -
Seite 12: Rückseite
Das AirConServiceCenter im Überblick ASC2500G 11 Serviceschlauch Hochdruckanschluss (rot) 12 Servicekupplung für Hochdruckanschluss (rot) 13 Servicekupplung für Niederdruckanschluss (blau) 14 Drucker 15 USB-Anschluss 16 Anzeigeeinheit Rückseite 17 Frischöldose (500 ml) 18 Behälter für UV-Additiv (500 ml) 19 Patentierter Altölbehälter 20 Abdeckklappe 21 Hauptschalter Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com... -
Seite 13: Erste Inbetriebnahme
ASC2500G Erste Inbetriebnahme Erste Inbetriebnahme Aufstellen und Einschalten 1. AirConServiceCenter zum Arbeitsplatz fahren und Vorderräder (9) feststellen. HINWEIS Das Gerät muss während des Einsatzes fest auf einem waagerechten, ebenen Untergrund stehen, damit die Messungen korrekt durchgeführt werden können. 2. AirConServiceCenter an das Stromnetz anschließen. -
Seite 14: Stand-By-Menü
Erste Inbetriebnahme ASC2500G Stand-by-Menü Das Stand-by-Menü informiert über aktuelle Bestandsmengen sowie Zei- teinstellungen des AirConServiceCenters. Es werden angezeigt: Bestandsmenge Kältemittel Bestandsmenge Frischöl Bestandsmenge UV-Additive Uhrzeit Datum Sprachauswahl 1. Pfeiltasten oder drücken, um ins Grundmenü zu gelangen. -
Seite 15: Firmendaten Eingeben
ASC2500G Erste Inbetriebnahme Firmendaten eingeben Die Firmendaten werden mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Mit der Pfeiltaste „Service“ wählen. -
Seite 16: Datum Und Uhrzeit Eingeben
Erste Inbetriebnahme ASC2500G Datum und Uhrzeit eingeben Datum und Uhrzeit werden zusammen mit den Firmendaten mit jedem Serviceprotokoll ausgedruckt. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. -
Seite 17: Vorgabewerte Ändern
ASC2500G Erste Inbetriebnahme Vorgabewerte ändern Das AirConServiceCenter hat voreingestellte Werte für die wichtigsten Servicearbeiten. Diese Vorgabewerte erscheinen automatisch beim Aufrufen der entsprechenden Menüs. Die folgenden Vorgabewerte können an den speziellen Bedarf angepasst werden: Parameter Vorgabe ab Werk Wartezeit für den Druckanstieg Min. -
Seite 18: Behälter Für Öle Und Uv-Additiv Einsetzen
Erste Inbetriebnahme ASC2500G Behälter für Öle und UV-Additiv einsetzen Die aktuellen Bestandsmengen werden im Stand-by-Menü angezeigt. 1. Abdeckklappe (20) an der linken Seite öffnen und Behälter an den Schnellverschlüssen aufstecken: – Behälter für frisches Öl (17) – Behälter für UV-Additiv (18) und –... -
Seite 19: Behältergröße Eingeben
ASC2500G Erste Inbetriebnahme Behältergröße eingeben Für Frischöl und UV-Kontrastmittel können Behälter mit 500 ml (B) oder 250 ml (C) (Zubehör) verwendet werden. Die entsprechende Behälter- größe muss in das AirConServiceCenter eingegeben werden. 1. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“... -
Seite 20: Auffüllen Des Internen Kältemittelbehälters
Erste Inbetriebnahme ASC2500G Auffüllen des internen Kältemittelbehälters Wenn das AirConServiceCenter das erste Mal in Betrieb genommen wird, muss der interne Kältemittelbehälter aus einer externen Kältemit- telflasche mit mindestens 5000 g Kältemittel aufgefüllt werden. HINWEIS Beachten Sie auch die Hinweise auf den Kältemittelflaschen. - Seite 21 ASC2500G Erste Inbetriebnahme 5. Zum weiteren Vorgehen den Hinweisen im Display und hier folgen: HD-Schlauch mit ext. Flasche verbinden und Ventile öffnen ENTER-OK STOP-EXIT Zur Bestätigung ENTER drücken. Gewünschte Menge eingeben! 13620 ENTER-OK STOP-EXIT Das Display zeigt die max. auffüllbare Menge Kältemittel an.
-
Seite 22: Betrieb
Betrieb ASC2500G Betrieb ACHTUNG! Während der Klimaservice durchgeführt wird, müssen Motor und Klima- anlage abgestellt sein. Schnellstart HINWEIS Mit dem Menü „Schnellstart“ wird ein vollautomatischer Klimaservice durchgeführt. Es muss nur die Füllmenge nach dem Füllmengen- aufkleber im Fahrzeug oder aus der Datenbank eingegeben werden. - Seite 23 ASC2500G Betrieb 7. Kältemittel-Füllmenge eingeben. Den entsprechenden Wert entweder dem Füllmengenaufkleber im Fahrzeug entnehmen und mit der Bedientastatur (7) und den Pfeil- tasten eingeben oder die Datenbank des AirConServiceCenters ver- wenden. ACHTUNG! Im Zweifelsfall ist der Wert vom Füllmengenaufkleber im Fahrzeug zu verwenden.
-
Seite 24: Benutzercodes
Betrieb ASC2500G Benutzercodes Es besteht die Möglichkeit, die Klima-Service-Station mit persönlichen Benutzercodes vor unbefugtem Zugriff zu schützen. Wenn die Funktion aktiviert ist, wird nach dem Einschalten der Benutzercode abgefragt, ohne den man die Station nicht mehr starten kann. Es können bis zu 10 verschiedene Benutzer mit individuellen Codes angelegt werden. - Seite 25 ASC2500G Betrieb 7. Neuen Administratorcode bestätigen: ADM AREA Confirm new code ---- 8. Mit den Pfeiltasten oder den jeweiligen Benutzer wählen: ADM AREA User number 9. Den vierstelligen individuellen Benutzercode anlegen (wird hier ein Code angelegt, kann das Gerät nur noch mit diesem Code in Betrieb genommen werden).
-
Seite 26: Benutzercode Eingeben
Betrieb ASC2500G 8.2.2 Benutzercode eingeben Beim Einschalten der Klima-Service-Station werden die Gerätedaten auf dem Display angezeigt. Sind Benutzercodes angelegt, so muss nun ein Code eingegeben werden, um die Station freizugeben. 1. Den jeweiligen Benutzercode eingeben. ENTER USER CODE ---- Bei Eingabe eines falschen Benutzercodes wird folgender Fehler- meldung angezeigt. -
Seite 27: Persönliche Datenbank Anlegen
ASC2500G Betrieb Persönliche Datenbank anlegen In dieser Datenbank können bis zu 100 kundenspezifische Fahrzeuge mit den dazugehörigen Füllmengen angelegt werden. 1. Im Grundmenü mit den Pfeiltasten oder „Schnellstart“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. - Seite 28 Betrieb ASC2500G 9. Die Kältemittelfüllmenge eingeben und mit ENTER bestätigen. AUDI A4 (8E) 2000 – 2004 ✓ Der Eintrag ist angelegt. AUDI A4 (8E) Sie können nun einen einen weiteren Eintrag anlegen (mit den Pfeil- tasten auswählen, dann wie beschrieben) oder mit der Taste STOP das Menü...
-
Seite 29: Kältemittelverbrauch Auf Usb-Stick Übertragen
ASC2500G Betrieb Kältemittelverbrauch auf USB-Stick übertragen Jedes Mal wenn ein Absaug- oder Füllvorgang (einzelner Prozess oder vollautomatisch) abgeschlossen wird, speichert die Station sämtliche zugehörigen Daten im internen Speicher. Aus diesen Daten kann ein Report generiert und auf einen USB-Stick übertragen werden. -
Seite 30: Kältemittelverbrauch Auf Dem Display Anzeigen
Betrieb ASC2500G 8.4.2 Manueller Report Sie können jederzeit manuell einen Monats- oder Jahresreport auf einen USB-Stick übertragen. 1. Den USB-Stick in den USB-Anschluss (16) stecken. 2. Im Grundmenü mit den Pfeiltasten oder „Weitere Menues“ wählen: Schnellstart Einzelne Prozesse... - Seite 31 ASC2500G Betrieb 4. Passwort „9051“ eingeben und mit ENTER bestätigen: Service ---- 5. Mit den Pfeiltasten oder das gewünschte Jahr wählen und mit ENTER bestätigen: 2012 Beispiel Von Klimaanlagen Total 2015 18650 PRINT STOP-EXIT „Von Klimaanlagen“ zeigt die Menge des abgesaugten Kältemittels an.
-
Seite 32: Klimaanlagentest Ohne Kältemittelservice
Betrieb ASC2500G Klimaanlagentest ohne Kältemittelservice HINWEIS Der Klimaanlagentest kann nur bei Fahrzeugen durchgeführt werden, die mit einem Niederdruck- und einem Hochdruckanschluss, bzw. nur mit einem Niederdruckanschluss ausgestattet sind. Wird an einer Fahrzeugklimaanlage ausschließlich ein Funktionstest durchgeführt (ohne Kältemittel abzusaugen und zu recyceln), würde nach Abschluss dieses Tests das in den Serviceschläuchen des Klimagerätes... - Seite 33 ASC2500G Betrieb 8. Zum Beenden des Klimaanlagentests STOP drücken. HD-Schnellkupplung der Klimaanlage entfernen! ENTER-OK 9. HD-Schnellkupplung schließen und von der Klimaanlage entfernen. HINWEIS Wenn Sie zum Entkoppeln der HD-Schnellkupplung den Fahrzeug- motor abgestellt haben, so starten Sie diesen erneut und schalten Sie die Klimaanlage ein.
-
Seite 34: Einzelne Prozesse
Betrieb ASC2500G Einzelne Prozesse HINWEIS Mit dem Menü „Einzelne Prozesse“ wird der Klimaservice Schritt für Schritt durchgeführt. Es können dieselben Prozesse wie beim Schnell- start durchgeführt werden, einzelne Prozesse können jedoch ausge- lassen werden. Außerdem können zu jedem Prozess die jeweiligen Werte individuell über die Tastatur eingegeben werden. - Seite 35 Die Klimaanlage wird durch die Vakuumpumpe tiefentleert. Dies dient dazu, eventuell vorhandene Fremdgase oder Feuchtigkeit zu entfernen und die Klimaanlage auf den Füllvorgang vorzubereiten. Abgesaugtes Restkältemittel, das noch im Kältemittelöl gebunden war, wird von der ASC2500G aufgefangen und wiederverwertet. Eichstädt Elektronik - Professionelle Kfz-Klimaservicegeräte - http://www.kfz-klimaservice.com...
- Seite 36 Betrieb ASC2500G 8.7.3 Füllvorgang 1. Gewünschte Einstellungen wählen und mit ENTER bestätigen. Klimaanlage befüllen? Nein ENTER-OK STOP-EXIT 2. Wenn „Klimaanlage befüllen“ gewählt wurde, die gewünschten Werte eingeben, ansonsten weiter mit Kapitel „Anschlüsse wählen“ auf Seite 37. 3. Die Menge des Kältemittelöls eingeben.
-
Seite 37: Anschlüsse Wählen
ASC2500G Betrieb 8.7.4 Anschlüsse wählen 1. Parameter nach den vorhandenen Anschlüssen der Klimaanlage wählen: – Klimanlage hat Hochdruck- und Niederdruckanschluss: ND / HD wählen. – Klimanlage hat nur Hochdruckanschluss: HD wählen. – Klimanlage hat nur Niederdruckanschluss: ND wählen. 2. Mit ENTER bestätigen. -
Seite 38: Klimaanlage Spülen
Betrieb ASC2500G Klimaanlage spülen HINWEIS Mit dem Menü „A/C Spülen“ wird die Fahrzeug-Klimaanlage mit frischem Kältemittel gespült. Das Spülen ist vor allem geeignet, um altes Kompressoröl zu ersetzen oder um metallische Rückstände weitgehend aus der Anlage zu entfernen. Vor dem Spülen muss zunächst das Kältemittel aus der Fahrzeug- Klimaanlage abgesaugt werden. - Seite 39 ASC2500G Betrieb 11. Komponenten des Systems vom Kühlkreislauf trennen, die nicht gespült werden können. Diese Komponenten sind zum Beispiel: – Kompressor – Leitungsfilter – Festdrossel – Sammelbehälter – Filtertrockner – Expansionsventil 12. Die zu spülenden Komponenten der Fahrzeug-Klimaanlage nach Herstellervorgabe über spezielle Adapter mit den Servicekupplungen (12) und (13) des AirConServiceCenters zu einem Spülkreislauf verbinden.
- Seite 40 Betrieb ASC2500G 21. Im Grundmenü mit den Pfeiltasten oder „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 22. Zur Bestätigung ENTER drücken. 23. Gegebenenfalls mit der Bedientastatur (7) die gewünschten Daten eingeben und zur Bestätigung ENTER drücken.
-
Seite 41: Servicearbeiten
ASC2500G Servicearbeiten Servicearbeiten Nullpunktüberprüfung der Ölwaagen HINWEIS Für eine korrekte Bemessung der Ölmengen und des UV-Additivs ist es erforderlich, dass die Nullpunkte der Waagen regelmäßig überprüft und gegebenenfalls neu festgesetzt werden. Ein erneutes Festsetzen ist erforderlich: falls die Menge eines Behälters um mehr als 10 ml vom Sollwert abweicht ... - Seite 42 Servicearbeiten ASC2500G 5. Um die Nullpunkte der Waagen für die Öle und das UV-Additiv zu überprüfen, Abdeckklappe (20) an der linken Seite öffnen und Behälter an den Schnellverschlüssen abnehmen: – Behälter für frisches Öl (17) – Behälter für UV-Additiv (18) und –...
-
Seite 43: Trockner-Filter Wechseln
ASC2500G Servicearbeiten Trockner-Filter wechseln 1. Im Grundmenü mit den Pfeiltasten oder „Einzelne Prozesse“ wählen: Schnellstart Einzelne Prozesse Weitere Menues ENTER-OK 2. Zur Bestätigung ENTER drücken. 3. Abfrage nach „KFZ-Daten“ etc. überspringen. 4. „Klimaanlage entleeren“ wählen. 5. „Wartezeit für den Druckanstieg“ auf „1“ stellen. -
Seite 44: Wartung Filter
Servicearbeiten ASC2500G 10. O-Ringe (E) ersetzen. 11. Neuen Trockner einsetzen und Schraube mit max. 15 Nm anziehen. Wartung Filter HINWEIS Nach dem Erledigen der Servicearbeiten müssen Sie die jeweiligen Servicemeldungen löschen (Zähler zurücksetzen). Wechseln Sie hierzu in das Menü „Weitere Menues“ – „Service“ und geben Sie hier den Code „7782“... - Seite 45 ASC2500G Servicearbeiten Eingefüllt in A/C 07/03/14 1200 STOP-EXIT „Eingefüllt in A/C“ gibt an, wie viel Gramm Kältemittel seit der letzten Rückstellung (siehe Datum) über den Menüpunkt „Schnellstart“ oder auch „Einzelne Prozesse“ in Klimaanlagen eingefügt wurde. Vakuumzeit 07/03/14 min. STOP-EXIT „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe seit der letzten Rückstellung (siehe Datum) in Betrieb war.
-
Seite 46: Drucksensor Kalibrieren
Servicearbeiten ASC2500G Drucksensor kalibrieren HINWEIS Für korrekte Druckmessungen ist es erforderlich, dass der Drucksensor richtig kalibriert ist. Ein Kalibrieren ist erforderlich: alle vier Wochen, nach Erschütterungen des AirConServiceCenters, nach jedem Wechsel des Vakuumpumpenöls, wenn im Display unrealistische Druckwerte anzeigt werden. -
Seite 47: Vakuumpumpenöl Wechseln
ASC2500G Servicearbeiten Vakuumpumpenöl wechseln WARNUNG! Schalten Sie vor dem Öffnen des Gehäuses das AirConServiceCenter aus und ziehen Sie den Netzstecker. 1. Lassen Sie die Vakuumpumpe vor dem Ölwechsel etwa 10 Minuten laufen (manuell über die Menüauswahl). 2. Frontabdeckung demontieren: Schrauben (D) des Bedienfeldes herausdrehen und Bedienfeld nach oben klappen. - Seite 48 Servicearbeiten ASC2500G 5. Zum Ölablassen, Ölablassschraube (J) herausdrehen. 6. Wenn das Öl vollständig aus dem Pumpengehäuse abgelaufen ist, Ölablassschraube (J) wieder hineindrehen. 7. Frisches Vakuumpumpenöl bis Mitte Schauglas (H) auffüllen und Öleinfüllschraube (G) wieder hineindrehen. 8. Frontabdeckung und Bedienfeld montieren und Netzstecker ein- stecken.
-
Seite 49: Zählerstände
ASC2500G Servicearbeiten Vakuumzeit 07/03/14 min. STOP-EXIT „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe seit der letzten Rückstellung (siehe Datum) in Betrieb war. Service erledigt: 07/03/14 Anzahl STOP-EXIT „Service erledigt“ zeigt die Menge der Servicearbeiten an, die seit der letzten Rückstellung (siehe Datum) mit dem Klimaservicegerät durchge- führt wurden. - Seite 50 Servicearbeiten ASC2500G Eingefüllt in A/C Total 07/03/14 1200 STOP-EXIT „Eingefüllt in A/C“ gibt an, wie viel Gramm Kältemittel über den Menü- punkt „Schnellstart“ oder auch „Einzelne Prozesse“ in Klimaanlagen eingefüllt wurde. Vakuumzeit Total 07/03/14 min. STOP-EXIT „Vakuumzeit“ gibt an, wie lange die Vakuumpumpe insgesamt in Betrieb war.
-
Seite 51: Füllmengenkorrektur Bei Längeren Serviceschläuchen
ASC2500G Servicearbeiten Füllmengenkorrektur bei längeren Serviceschläuchen HINWEIS Sollen längere oder kürzere Serviceschläuche für das Gerät einge- setzt werden, ist es erforderlich, die Füllmengen den neuen Schlauchlängen anzupassen. Der Serviceschlauch für die Hochdruckseite und der Service- schlauch für die Niederdruckseite müssen immer gleich lang sein, sonst werden die Füllmengen nicht korrekt bemessen. -
Seite 52: Softwareupdate Über Usb Durchführen
Servicearbeiten ASC2500G Softwareupdate über USB durchführen Das Softwareupdate erfolgt über einen USB-Stick. HINWEIS Der USB-Stick muss mit dem Dateisystem FAT32 formatiert sein. Beim Softwareupdate werden folgende Daten in den internen Speicher der Station gespeichert: aktuelle Software des AirConServiceCenters aktuelle Datenbank mit allen gängigen Fahrzeugtypen und den ent- sprechenden Klimaanlagen-Füllmengen... - Seite 53 ASC2500G Servicearbeiten ✓ Die Station zeigt Fortschritt der Aktualisierung an: Wait... Erase flash... Erased! Writing 63488 762751 Nach der Aktualisierung stellt die Station die Werkseinstellungen ein: Wait! loading default parameters Anschließend startet die Station neu, und das Stand-by-Menü wird angezeigt.
-
Seite 54: Altölbehälter Wechseln
Servicearbeiten ASC2500G 9.10 Altölbehälter wechseln HINWEIS Tauschen Sie den Altölbehälter und den O-Ring im Deckel alle 6 Monate. Wenn der Altölbehälter beschädigt ist, tauschen Sie ihn sofort aus. Der Altölbehälter (19) ist auch bei Unter- und Überdruck dicht. Ein Sicherheitsventil gewährleistet den sicheren Betrieb. -
Seite 55: Reinigung Und Pflege
ASC2500G Servicearbeiten 3. Altölbehälter (O) und O-Ring (P) austauschen. 4. Beim Aufsetzen des Deckels (N) auf die korrekte Positionierung der Nase (Q) achten. 5. Altölbehälter am Schnellverschluss aufstecken. 9.11 Reinigung und Pflege Reinigen Sie das Gehäuse bei Bedarf mit einem feuchten Tuch. -
Seite 56: Entsorgung
Entsorgung ASC2500G Entsorgung 10.1 Entsorgung der rückgewonnenen Flüssigkeiten HINWEIS Verbrauchtes Öl ist Sondermüll. Mischen Sie verbrauchtes Öl nicht mit anderen Flüssigkeiten. Bewahren Sie verbrauchtes Öl bis zur Entsorgung in geeigneten Behältern auf. 10.2 Verpackungsmaterial entsorgen Führen Sie Verpackungsmaterial aus Karton der Altpapier-Samm- lung zu. -
Seite 57: Was Tun, Wenn
ASC2500G Was tun, wenn? Was tun, wenn? Störung Ursache Abhilfe Im Display erscheint Normale Meldung während Zum Fortfahren ENTER für des Recyclingprozesses. drei Sekunden betätigen. „ Achtung! Falls die Meldung wiederholt Max. Druck in der internen erscheint, Service benach- “... - Seite 58 Was tun, wenn? ASC2500G Störung Ursache Abhilfe Im Display erscheint Meldung während der UV-Additivbehälter auffüllen. Prozesseingabe, wenn die „ UV-Additivbehälter Menge des UV-Additiv- “ auffüllen! behälters nicht ausreicht, um den Prozess zu beenden. Im Display erscheint Meldung während der Frischölbehälter mit Prozesseingabe, wenn die geeigneter Ölsorte auffüllen.
