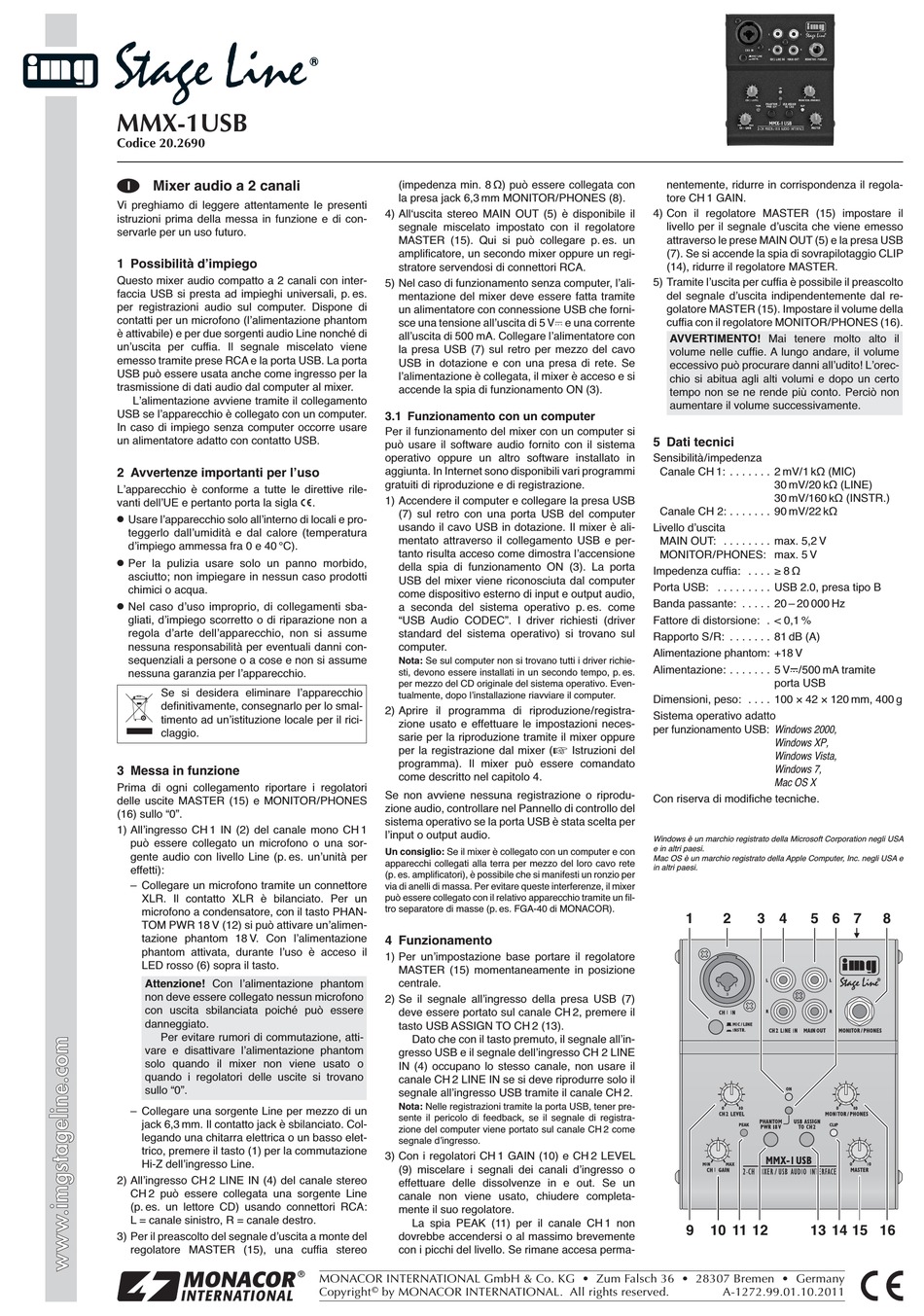

MMX-1USB
Codice 20.2690
Mixer audio a 2 canali
I
Vi preghiamo di leggere attentamente le presenti
istruzioni prima della messa in funzione e di con-
servarle per un uso futuro.
1 Possibilità dʼimpiego
Questo mixer audio compatto a 2 canali con inter-
faccia USB si presta ad impieghi universali, p. es.
per registrazioni audio sul computer. Dispone di
contatti per un microfono (lʼalimentazione phantom
è attivabile) e per due sorgenti audio Line nonché di
unʼuscita per cuffia. Il segnale miscelato viene
emesso tramite prese RCA e la porta USB. La porta
USB può essere usata anche come ingresso per la
trasmissione di dati audio dal computer al mixer.
Lʼalimentazione avviene tramite il collegamento
USB se lʼapparecchio è collegato con un computer.
In caso di impiego senza computer occorre usare
un alimentatore adatto con contatto USB.
2 Avvertenze importanti per lʼuso
Lʼapparecchio è conforme a tutte le direttive rile-
vanti dellʼUE e pertanto porta la sigla
G
Usare lʼapparecchio solo allʼinterno di locali e pro-
teggerlo dallʼumidità e dal calore (temperatura
dʼimpiego ammessa fra 0 e 40 °C).
G
Per la pulizia usare solo un panno morbido,
asciutto; non impiegare in nessun caso prodotti
chimici o acqua.
G
Nel caso dʼuso improprio, di collegamenti sba-
gliati, dʼimpiego scorretto o di riparazione non a
regola dʼarte dellʼapparecchio, non si assume
nessuna responsabilità per eventuali danni con-
sequenziali a persone o a cose e non si assume
nessuna garanzia per lʼapparecchio.
Se si desidera eliminare lʼapparecchio
definitivamente, consegnarlo per lo smal-
timento ad unʼistituzione locale per il rici-
claggio.
3 Messa in funzione
Prima di ogni collegamento riportare i regolatori
delle uscite MASTER (15) e MONITOR / PHONES
(16) sullo "0".
1) Allʼingresso CH 1 IN (2) del canale mono CH 1
può essere collegato un microfono o una sor-
gente audio con livello Line (p. es. unʼunità per
effetti):
– Collegare un microfono tramite un connettore
XLR. Il contatto XLR è bilanciato. Per un
microfono a condensatore, con il tasto PHAN-
TOM PWR 18 V (12) si può attivare unʼalimen-
tazione phantom 18 V. Con lʼalimentazione
phantom attivata, durante lʼuso è acceso il
LED rosso (6) sopra il tasto.
Attenzione! Con lʼalimentazione phantom
non deve essere collegato nessun microfono
con uscita sbilanciata poiché può essere
danneggiato.
Per evitare rumori di commutazione, atti-
vare e disattivare lʼalimentazione phantom
solo quando il mixer non viene usato o
quando i regolatori delle uscite si trovano
sullo "0".
– Collegare una sorgente Line per mezzo di un
jack 6,3 mm. Il contatto jack è sbilanciato. Col-
legando una chitarra elettrica o un basso elet-
trico, premere il tasto (1) per la commutazione
Hi-Z dellʼingresso Line.
2) Allʼingresso CH 2 LINE IN (4) del canale stereo
CH 2 può essere collegata una sorgente Line
(p. es. un lettore CD) usando connettori RCA:
L = canale sinistro, R = canale destro.
3) Per il preascolto del segnale dʼuscita a monte del
regolatore MASTER (15), una cuffia stereo
(impedenza min. 8 Ω) può essere collegata con
la presa jack 6,3 mm MONITOR / PHONES (8).
4) Allʻuscita stereo MAIN OUT (5) è disponibile il
segnale miscelato impostato con il regolatore
MASTER (15). Qui si può collegare p. es. un
amplificatore, un secondo mixer oppure un regi-
stratore servendosi di connettori RCA.
5) Nel caso di funzionamento senza computer, lʼali-
mentazione del mixer deve essere fatta tramite
un alimentatore con connessione USB che forni-
sce una tensione allʼuscita di 5 V e una corrente
allʼuscita di 500 mA. Collegare lʼalimentatore con
la presa USB (7) sul retro per mezzo del cavo
USB in dotazione e con una presa di rete. Se
lʼalimentazione è collegata, il mixer è acceso e si
accende la spia di funzionamento ON (3).
3.1 Funzionamento con un computer
Per il funzionamento del mixer con un computer si
può usare il software audio fornito con il sistema
operativo oppure un altro software installato in
aggiunta. In Internet sono disponibili vari programmi
gratuiti di riproduzione e di registrazione.
1) Accendere il computer e collegare la presa USB
.
(7) sul retro con una porta USB del computer
usando il cavo USB in dotazione. Il mixer è ali-
mentato attraverso il collegamento USB e per-
tanto risulta acceso come dimostra lʼaccensione
della spia di funzionamento ON (3). La porta
USB del mixer viene riconosciuta dal computer
come dispositivo esterno di input e output audio,
a seconda del sistema operativo p. es. come
"USB Audio CODEC". I driver richiesti (driver
standard del sistema operativo) si trovano sul
computer.
Nota: Se sul computer non si trovano tutti i driver richie-
sti, devono essere installati in un secondo tempo, p. es.
per mezzo del CD originale del sistema operativo. Even-
tualmente, dopo lʼinstallazione riavviare il computer.
2) Aprire il programma di riproduzione / registra-
zione usato e effettuare le impostazioni neces-
sarie per la riproduzione tramite il mixer oppure
per la registrazione dal mixer (
programma). Il mixer può essere comandato
come descritto nel capitolo 4.
Se non avviene nessuna registrazione o riprodu-
zione audio, controllare nel Pannello di controllo del
sistema operativo se la porta USB è stata scelta per
lʼinput o output audio.
Un consiglio: Se il mixer è collegato con un computer e con
apparecchi collegati alla terra per mezzo del loro cavo rete
(p. es. amplificatori), è possibile che si manifesti un ronzio per
via di anelli di massa. Per evitare queste interferenze, il mixer
può essere collegato con il relativo apparecchio tramite un fil-
tro separatore di masse (p. es. FGA-40 di MONACOR).
4 Funzionamento
1) Per unʼimpostazione base portare il regolatore
MASTER (15) momentaneamente in posizione
centrale.
2) Se il segnale allʼingresso della presa USB (7)
deve essere portato sul canale CH 2, premere il
tasto USB ASSIGN TO CH 2 (13).
Dato che con il tasto premuto, il segnale allʼin-
gresso USB e il segnale dellʼingresso CH 2 LINE
IN (4) occupano lo stesso canale, non usare il
canale CH 2 LINE IN se si deve riprodurre solo il
segnale allʼingresso USB tramite il canale CH 2.
Nota: Nelle registrazioni tramite la porta USB, tener pre-
sente il pericolo di feedback, se il segnale di registra-
zione del computer viene portato sul canale CH 2 come
segnale dʼingresso.
3) Con i regolatori CH 1 GAIN (10) e CH 2 LEVEL
(9) miscelare i segnali dei canali dʼingresso o
effettuare delle dissolvenze in e out. Se un
canale non viene usato, chiudere completa-
mente il suo regolatore.
La spia PEAK (11) per il canale CH 1 non
dovrebbe accendersi o al massimo brevemente
con i picchi del livello. Se rimane accesa perma-
®
MONACOR INTERNATIONAL GmbH & Co. KG • Zum Falsch 36 • 28307 Bremen • Germany
©
Copyright
by MONACOR INTERNATIONAL. All rights reserved.
nentemente, ridurre in corrispondenza il regola-
tore CH 1 GAIN.
4) Con il regolatore MASTER (15) impostare il
livello per il segnale dʼuscita che viene emesso
attraverso le prese MAIN OUT (5) e la presa USB
(7). Se si accende la spia di sovrapilotaggio CLIP
(14), ridurre il regolatore MASTER.
5) Tramite lʼuscita per cuffia è possibile il preascolto
del segnale dʼuscita indipendentemente dal re -
golatore MASTER (15). Impostare il volume della
cuffia con il regolatore MONITOR / PHONES (16).
AVVERTIMENTO! Mai tenere molto alto il
volume nelle cuffie. A lungo andare, il volume
eccessivo può procurare danni allʼudito! Lʼorec-
chio si abitua agli alti volumi e dopo un certo
tempo non se ne rende più conto. Perciò non
aumentare il volume successivamente.
5 Dati tecnici
Sensibilità / impedenza
Canale CH 1: . . . . . . . 2 mV/ 1 kΩ (MIC)
Canale CH 2: . . . . . . . 90 mV/ 22 kΩ
Livello dʼuscita
MAIN OUT: . . . . . . . . max. 5,2 V
MONITOR / PHONES: max. 5 V
Impedenza cuffia: . . . . ≥ 8 Ω
Porta USB: . . . . . . . . . USB 2.0, presa tipo B
Banda passante: . . . . . 20 – 20 000 Hz
Fattore di distorsione: . < 0,1 %
Rapporto S / R: . . . . . . . 81 dB (A)
Alimentazione phantom: +18 V
Alimentazione: . . . . . . . 5 V /500 mA tramite
Dimensioni, peso: . . . . 100 × 42 × 120 mm, 400 g
Sistema operativo adatto
per funzionamento USB: Windows 2000,
Istruzioni del
Con riserva di modifiche tecniche.
Windows è un marchio registrato della Microsoft Corporation negli USA
e in altri paesi.
Mac OS è un marchio registrato della Apple Computer, Inc. negli USA e
in altri paesi.
1
2
9
10 11 12
A-1272.99.01.10.2011
30 mV/ 20 kΩ (LINE)
30 mV/160 kΩ (INSTR.)
porta USB
Windows XP,
Windows Vista,
Windows 7,
Mac OS X
3 4
5 6 7
8
13 14 15 16
