- Seite 1 SAP 100980 Betriebsanleitung Drehbare Rollenklammer 4T 458B Drehgerät Version xxx.1 4T 458B Drehbare Rollenklammer, ohne Seitenschub Originalbetriebsanleitung Ausgabe 11/17 Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung INHALTSVERZEICHNIS Seite Allgemeines ............................4 Umgang mit der Betriebsanleitung ................... 4 Warnhinweise und Symbole ....................4 Copyright ..........................5 CE-Kennzeichnung ........................5 Qualifizierte und autorisierte Personen ..................5 Mängelansprüche ........................5 Einsatzbeschränkungen ......................5 Allgemeine Sicherheitshinweise ....................... 6 Technische Beschreibung ......................... 7 Effiziente Geräteeinstellung an Elektrofahrzeugen .............. - Seite 3 365 Tagen im Jahr gerne zur Verfügung: 0049 (0) 172 6295 297 Montag - Freitag: 17:00 – 7:00 Uhr Samstag und Sonntag: 8:00 – 18:00 Uhr Kaup GmbH & Co KG • Braunstr. 17 • D-63741 Aschaffenburg • email: kaup@kaup.de • www.kaup.de Originalbetriebsanleitung...
-
Seite 4: Allgemeines
Betriebsanleitung Allgemeines Umgang mit der Betriebsanleitung Die Betriebsanleitung enthält wichtige Hinweise, das Anbaugerät sicher, bestimmungsgemäß und wirtschaftlich zu betreiben. Die Betriebsanleitung ist von jeder Person zu lesen, zu verstehen und anzuwenden, die mit Arbeiten wie z. B. Montage und Bedienung Instandhaltung (Wartung, Inspektion, Instandhaltung) Transport und Entsorgung beauftragt ist. -
Seite 5: Copyright
Diese Dokumentation einschließlich aller Teile ist urheberrechtlich geschützt. Jede Verwendung bzw. Veränderung außerhalb der engen Grenzen des Urheberrechtsgesetzes ist ohne Zustimmung der KAUP GmbH & Co KG unzulässig und strafbar. Das gilt insbesondere für Vervielfältigungen, Übersetzungen, Mikroverfilmungen und die Einspeicherung und Verarbeitung in elektronischen Systemen. -
Seite 6: Allgemeine Sicherheitshinweise
Betriebsanleitung KAUP-Anbaugeräte in der Serienausführung sind nicht geeignet für den Einsatz im Kühlhaus für den Einsatz in explosionsgefährdeten Bereichen bei Verwendung von Hydrauliksystemen mit Bio-Ölen für den Einsatz in Bereichen aggressiver Umgebung (z. B. Seewasser) zum Transport von säurehaltigen Flüssigkeiten Allgemeine Sicherheitshinweise Ergänzen Sie als Betreiber die Sicherheitshinweise mit allgemeingültigen,... -
Seite 7: Technische Beschreibung

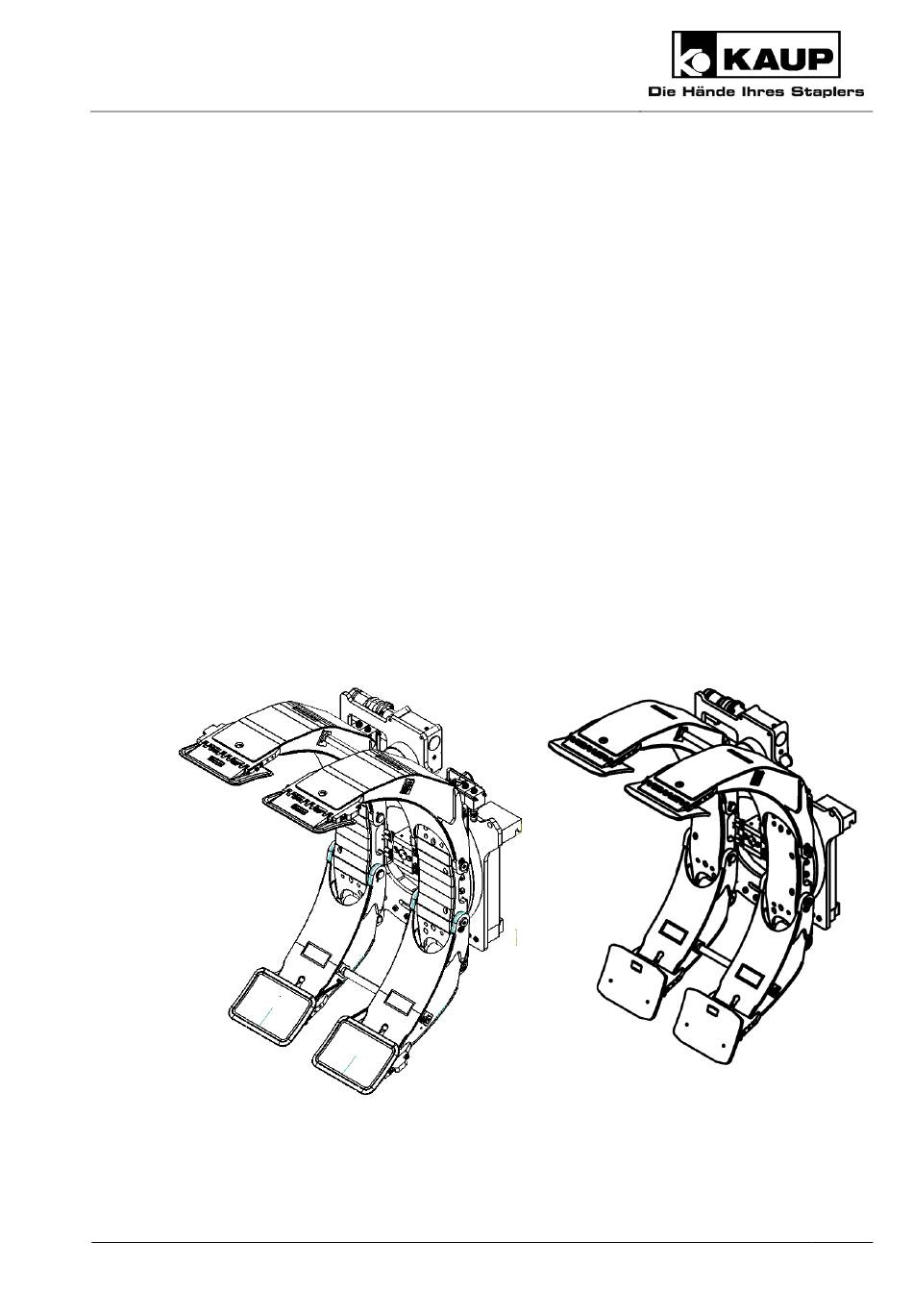

Betriebsanleitung Technische Beschreibung Variante 1 Variante 2 Variante 1 Variante 2a Variante 2 Originalbetriebsanleitung... -
Seite 8: Effiziente Geräteeinstellung An Elektrofahrzeugen
Pratzen (13) an den Gabelträger des Flurförderzeuges angebaut. Effiziente Geräteeinstellung an Elektrofahrzeugen Bitte nutzen Sie unsere Richtwerte zur Einstellung der Flurförderzeuge und Anbaugeräte unter www.kaup.de im Bereich „Dienstleistungen Produktsupport“. Bestimmungsgemäße Verwendung Drehbare Rollenklammern sind dazu bestimmt, Lasten wie z.B. Papierrollen, Betonrohre usw. zu drehen. -
Seite 9: Erforderliche Hydrauliköl-Durchflussmengen
Betriebsanleitung Erforderliche Hydrauliköl-Durchflussmengen Zu kleine Hydraulikölmengen reduzieren die Drehgeschwindigkeit der drehbaren Einheiten an den Anbaugeräten. Zu große Hydraulikölmengen führen zu einer Erhöhung der Hydrauliköltemperatur und dadurch zu einem geringeren Wirkungsgrad und einem erhöhten Verschleiß. Beachten Sie hierzu folgende Angaben: ISO Klasse Modellreihe Ölmenge 2328... - Seite 10 Betriebsanleitung Ersetzen Sie die am Getriebe befindlichen Verschlussschrauben (1) durch die mitgelieferten Entlüftungsschrauben. Achten Sie darauf, dass kein Öl aus dem Getriebe tritt. Heben Sie das Anbaugerät mit einem geeigneten Anschlagmittel an den gekennzeichneten Stellen (2) an. Demontieren Sie die unteren Pratzen (3).
-
Seite 11: Inbetriebnahme
Kombination Flurförderzeug / Anbaugerät am Flurförderzeug. Inbetriebnahme KAUP-Anbaugeräte werden mit einer Erstschmierung ausgeliefert. Bei längerer Lagerung des Anbaugerätes empfehlen wir, das Gerät vor Inbetriebnahme nochmals zu schmieren. Siehe unter 6. Wartung ff. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... -
Seite 12: Anpassung Nach Der Inbetriebnahme
Betriebsanleitung 4.2.2 Anpassung nach der Inbetriebnahme Das Hydrauliksystem steht unter Druck. Dies kann bei Arbeiten an Hydraulikkomponenten zu Verletzungen durch herausspritzendes Öl führen. Entlasten Sie das System nach den Angaben in der Betriebsanleitung des Flurförderzeugherstellers. Informieren Sie bei Verletzungen durch Drucköl den Betriebsarzt und suchen Sie sofort einen Facharzt auf. -
Seite 13: Bedienung
Betriebsanleitung Bedienung Allgemein Prüfen Sie mindestens einmal pro Schicht das Anbaugerät auf äußerlich erkennbare Schäden und Mängel. Melden Sie Störungen Ihrem Vorgesetzten und lassen Sie diese umgehend beseitigen. Achten Sie auf Personen, die sich in Ihrem Arbeits- bzw. Fahrbereich aufhalten und stellen sicher, dass diese nicht gefährdet werden. -
Seite 14: Drehen
Betriebsanleitung Neigen Sie das Hubgerüst nach vorne und nehmen Sie die Last mit dem kurzen Arm ● parallel zum Boden von unten auf. Fahren Sie die Rollenklammer an die Last, bis die Druckplattendrehpunkte und der ● Lastmittelpunkt sich in einer Linie befinden. ●... -
Seite 15: Stehende Rollen / Rohre
Betriebsanleitung Vermeiden Sie während der Fahrt eine Bodenberührung des Anbaugerätes oder der Last. 5.4.1 Stehende Rollen / Rohre ● Stellen Sie die Last nur parallel zum Boden ab. Stellen Sie sicher, dass der Untergrund eben und tragfähig ist. ● Setzen Sie die Last im geklammerten Zustand auf dem Untergrund ab. ●... -
Seite 16: Wartung Und Instandhaltung
Betriebsanleitung Wartung und Instandhaltung Allgemein Eine regelmäßige Wartung des Anbaugerätes ist die Garantie für eine zuverlässige Einsatz- und Verwendungsfähigkeit und lange Lebensdauer. Lassen Sie die Wartung und Instandhaltung nur von qualifizierten und autorisierten Personen durchführen. Abschmierarbeiten am Anbaugerät und Reinigung des Anbaugerätes dürfen auch vom Bediener des Flurförderzeuges durchgeführt werden. -
Seite 17: Wesentliche Änderung
Teile frei zu entnehmen sind. Nutzen Sie hierzu den Spielraum zwischen Schrauben und den zu entnehmenden Teilen. Als Hilfe und Unterstützung stehen Ihnen unsere Service-Videos unter www.kaup.de im Bereich „Online-Services“ zur Verfügung. Der Ausfall von Sicherheitseinrichtungen (z. B. Druckbegrenzungs- und Rückschlagventile) und falsche Zuordnung der Stellteile zur Steuerwirkung... - Seite 18 Betriebsanleitung Getriebeöl 0520990036 Getriebe 80 0520990080 z. B. Avia Gear RSX 680, DIN 51517 Füllmenge 0,5.l 0520990019 0520990037 z. B. Avia Gear RSX 680, DIN 51517 Getriebe 125 0520990075 z. B. Klüber Syntheso D 460 EP Füllmenge 2,0 l 0520990085 z.
-
Seite 19: Klammerarme Oben
Betriebsanleitung 6.3.1 Klammerarme oben Variante 1 und 2 13 19 Variante 1 Originalbetriebsanleitung... - Seite 20 Betriebsanleitung Variante 2 Originalbetriebsanleitung...
-
Seite 21: Klammerarme Unten Variante 1 Und 2
Betriebsanleitung 6.3.2 Klammerarme unten Variante 1 und 2 13 20 13 19 Variante 1 Originalbetriebsanleitung... - Seite 22 Betriebsanleitung Variante 2 Originalbetriebsanleitung...
-
Seite 23: Klammerarme Unten Variante 2A
Betriebsanleitung 6.3.3 Klammerarme unten Variante 2a Variante 2a Täglich Prüfen Sie alle Leitungen, Schläuche und Verschraubungen auf Leckagen und Beschädigungen. Nach 50h / dann alle 500h Prüfen Sie die Schrauben (1, 2, 3) an den Scheiben (4, 5, 6). (8) an den Sicherungsblechen (10) – Variante 1. (59) an der Verschleißleiste (60) –... - Seite 24 Bolzen (19, 20, 25). Bei Bedarf Zum Austausch verschlissener oder defekter Gleitstücke (11) oder Bolzen (23) – Rücksprache mit KAUP-Kundendienst. Klammerarm oben Variante 1 und 2 (Abbildung 6.3.1): Erneuern Sie verschlissene Druckplatten (24), deren Beläge oder Bolzen (25), indem Sie die Sicherungsringe (26) und Bolzen (27) an Halter (28) entfernen. Hierdurch wird die Druckplatte (24) nach außen gedrückt und die Feder (29) wird weitgehend...
- Seite 25 Betriebsanleitung Klammerarm unten Variante 1 und 2 (Abbildung 6.3.2): Erneuern Sie verschlissene Druckplatten (24), deren Beläge oder Bolzen (25), indem Sie die Sicherungsringe (26) und Bolzen (27) an Halter (28) entfernen. Hierdurch wird die Druckplatte (24) nach außen gedrückt und die Feder (29) wird weitgehend entspannt.
- Seite 26 Betriebsanleitung Ersetzen Sie defekte Zylinder (14), indem Sie die Klammer in eine waagrechte Position bringen und die Arme (32) ganz auffahren. Bringen Sie das Hydrauliksystem in einen drucklosen Zustand. Entfernen Sie zur Demontage des Bolzens (19) die Schrauben (1) und Scheibe (4). Drücken Sie die Arme (32) nach innen und demontieren Sie die Hydraulikleitungen am Zylinder (14).
-
Seite 27: Klammerkörper / Drehgerät Mit Aufhängung
Betriebsanleitung 6.3.4 Klammerkörper / Drehgerät mit Aufhängung 36 35 Originalbetriebsanleitung... - Seite 28 Verzahnung der Kugeldrehverbindung (35) durch Schmiernippel (58). Alle 500h Prüfen Sie den Ölstand des Getriebes (44). Nach 2500h / dann alle 2000h Wechseln Sie das Getriebeöl. (Information KAUP Kundendienst) Jährlich Prüfen Sie das Spiel der Kugeldrehverbindung (35). (Information KAUP Kundendienst) Originalbetriebsanleitung...
-
Seite 29: Typenschild Und Warnschilder
Betriebsanleitung 6.3.5 Typenschild und Warnschilder Nummer Beschreibung KAUP Bestellnummer nur bei Qualitäts- Typenschild sicherung Vor Inbetriebnahme die Betriebs- anleitung und Sicherheitshinweise 0100016401 lesen und beachten! Niemals in den Quetsch- und Scherbereich greifen solange, sich 0100016601 dort Teile bewegen können Originalbetriebsanleitung... -
Seite 30: Störungen
Betriebsanleitung Anschlagpunkt benutzen! 0100015001 keine, da in Material ko xxxxxx KAUP-Auftragsnummer eingraviert Störungen Maßnahmen zur Beseitigung von Störungen dürfen nur von qualifizierten und autorisierten Personen durchgeführt werden. Störungen Mögliche Ursachen Maßnahmen Drehgerät Beim Drehen dreht zu langsam Ölstrom vom FFZ zu gering Ölstrom am FFZ erhöhen... - Seite 31 Drehdurchführung defekt Dichtsatz wechseln Armbelag verschlissen Armbelag wechseln Arme verbogen Arme richten oder erneuern Spiel Gleitstücke abgenutzt Lagerung am Gleitstücke wechseln Nachfrage KAUP- Klammerkörper Nachfrage KAUP-Kundendienst Kundendienst Ölverlust Verschraubung nachziehen / am Zylinder Verschraubung lose abdichten Dichtsatz undicht Dichtsatz wechseln...
-
Seite 32: Entsorgung
Verschmutzung und Beschädigung ausgeschlossen wird. Lagern Sie das Anbaugerät an einem trockenen und schmutzfreien Ort. Ersatzteilliste (separat, nicht Bestandteil der Betriebsanleitung) EG-Konformitätserklärung (Zusammenfassung) KAUP GMBH & Co. KG • Braunstraße 17 • D-63741 Aschaffenburg wir erklären, dass die Maschine...
